5 Elektrische Installation

5.1

Verdrahtung der Power Battery

In den folgenden Abschnitten ist die Verdrahtung der Power Battery beschrieben:

5.1.1 Schutzleiter

5.1.2 Kommunikation

5.1.3 DC Anschluss
Stellen Sie sicher, das vor der Verdrahtung, der Power Battery Master Ein / Aus Schalter ausgeschaltet ist "0".
Nachdem die Power Battery aufgebaut wurde, kann die Verkabelung auf der Rückseite gestartet werden, ziehen Sie
dafür die Batterie von der Wand, um genug Platz für die Verdrahtung zu erhalten.

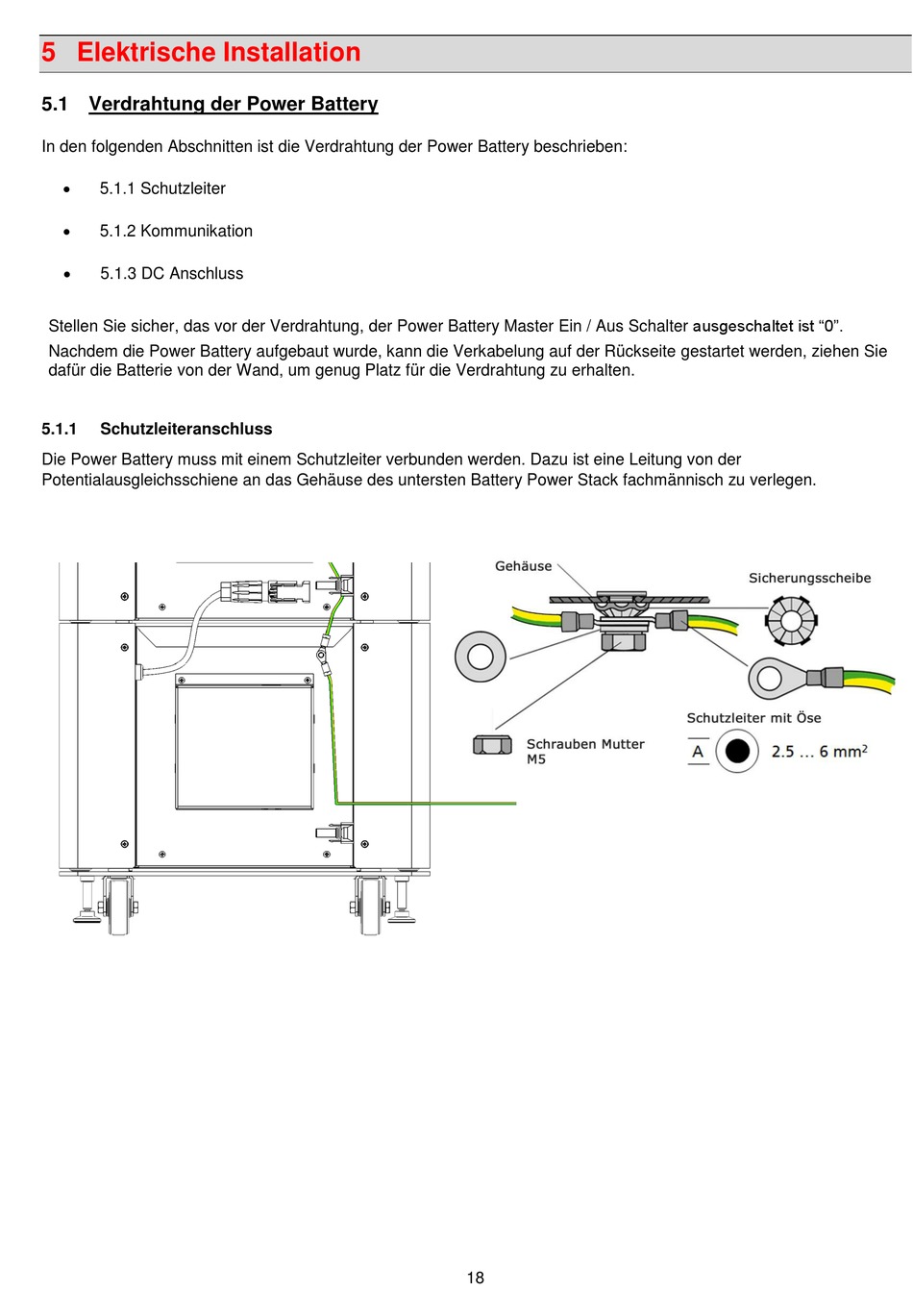

5.1.1

Schutzleiteranschluss

Die Power Battery muss mit einem Schutzleiter verbunden werden. Dazu ist eine Leitung von der
Potentialausgleichsschiene an das Gehäuse des untersten Battery Power Stack fachmännisch zu verlegen.
