RCT Power Power Battery 5.7 Handbuch Seite 15

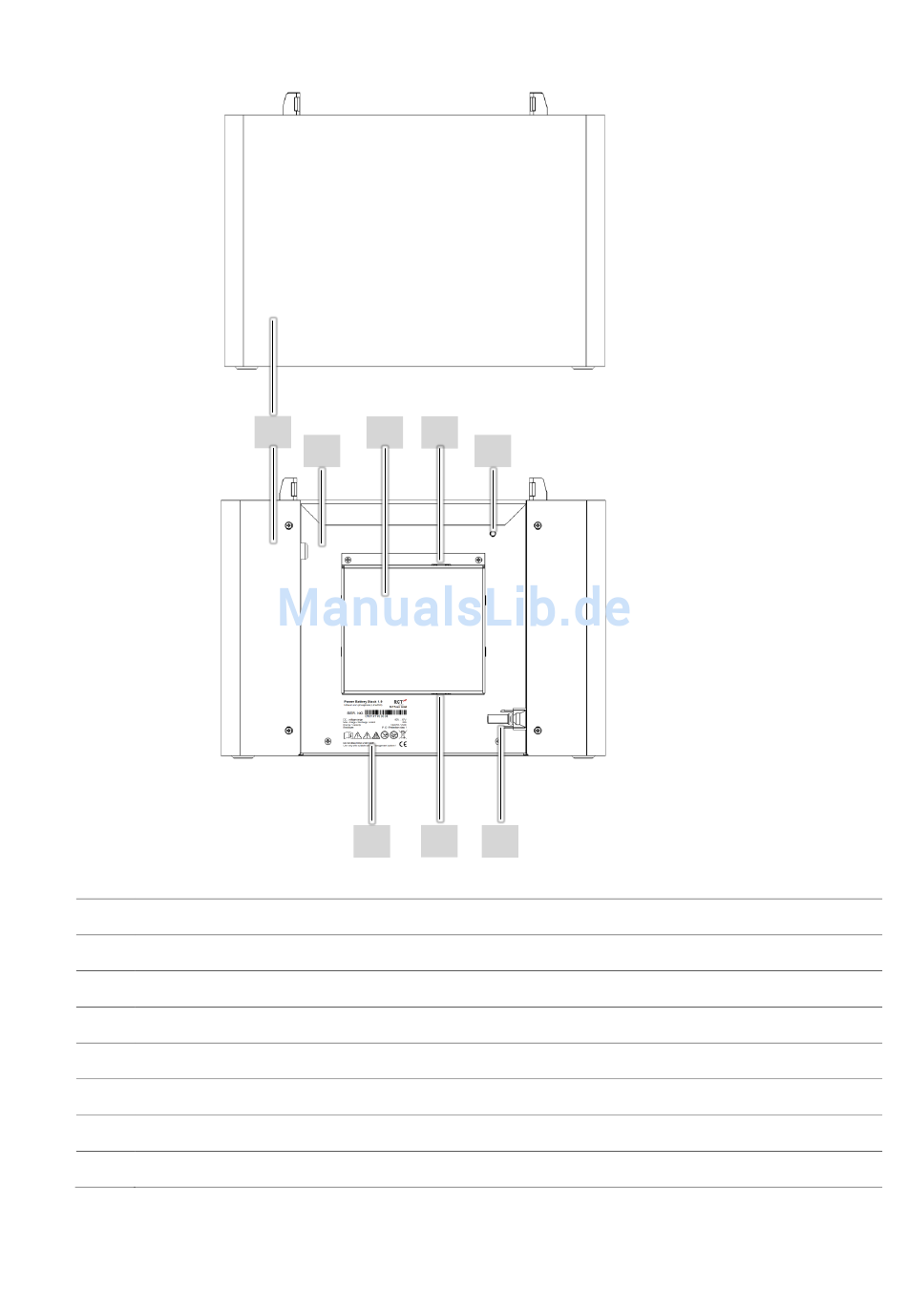

Power Battery Stack
Vorderansicht
Rückansicht
Pos. Beschreibung
1 Power Battery Stack
2 DC Anschluss (-), Anschluss Power Battery Stack oder Power Battery Master
3 Sicherungsabdeckung
RJ45 – Schnittstelle, Kommunikation zum Power Battery Stack oder Power Battery Master
4
5 PE Anbindung
6 DC Anschluss (+), Anschluss Power Battery Stack oder Power Battery Master
RJ45 – interface, communication to the Power Battery Stack or for terminating resistor
7
8 Typenschild
1
3 4
2
8 7
5
6
11
