Einstellung

Hinweise:
• Vor dem Versand wird das Messinstrument werkseitig für alle
Eingangstypen kalibriert, jeweils in Milliampere, Volt und Grad.
• Die Betriebsmittel zur Kalibrierung sind nach NIST-Normen zertifiziert.
Die Einstellung des Messinstruments erfolgt ohne Verwendung von Steckbrücken. Der
RTD/TC-Wahlschalter, der sich zwischen den Steckern SIGNAL und SERIAL befindet,
muss entsprechend eingestellt werden, damit das Messinstrument RTD- oder Thermo-
element-Eingänge akzeptiert. Siehe Abbildung Steckerkennzeichnung auf Seite 11.
Einstellung und Programmierung erfolgen über die Bedientasten auf der Frontplatte.
Nachdem die Spannungs- und Signalanschlüsse fertiggestellt und überprüft wurden,
kann das Messinstrument eingeschaltet werden.
Weitere Angaben finden Sie im
Benutzeroberfläche

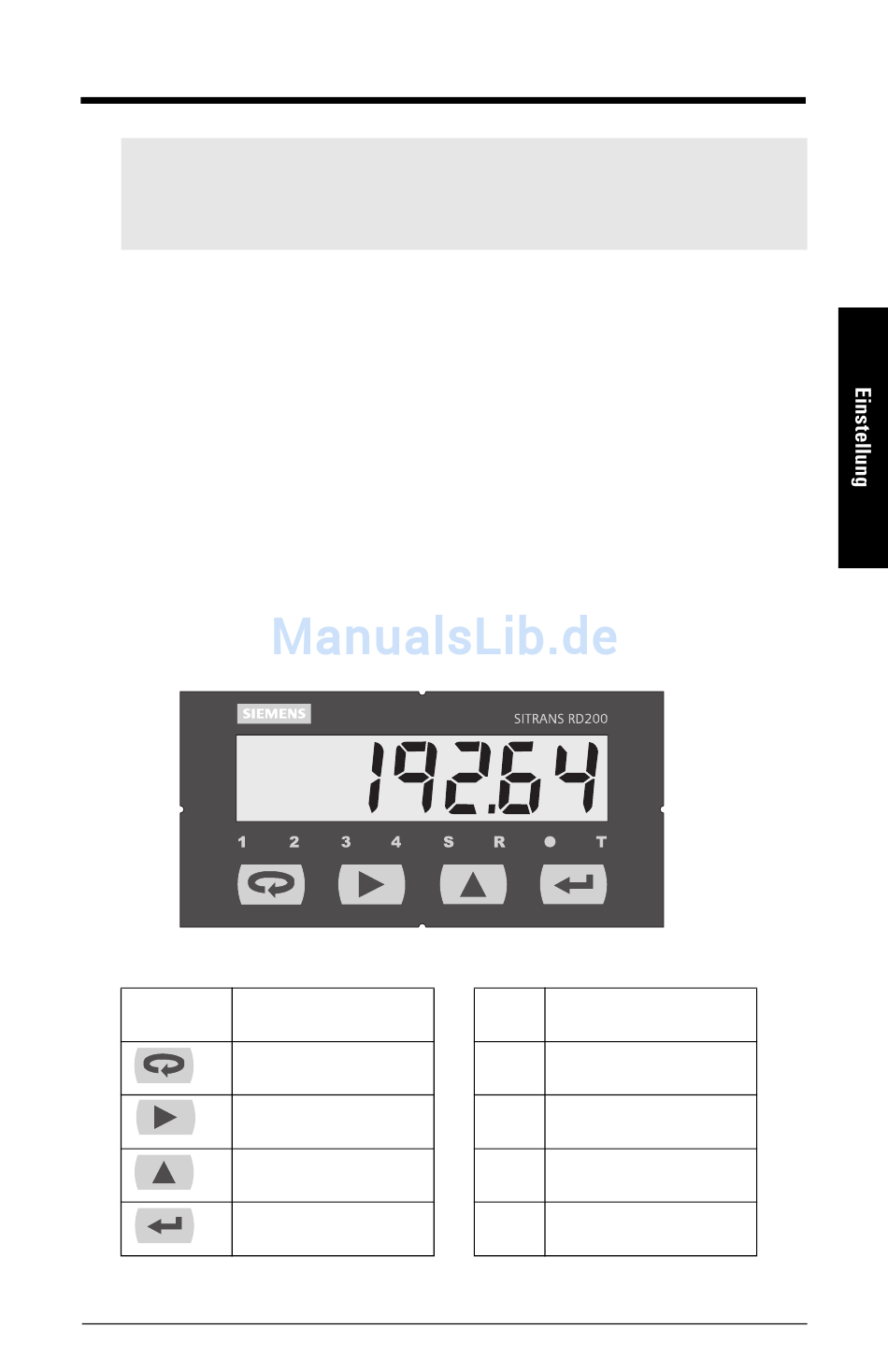

Bedientasten auf Frontplatte und Zustands-LED-
Anzeigen
Tasten-
symbol
Menü
Rechtspfeil/Rückset-
zen
Pfeil nach oben/Max
Enter/Quitt
7ML19985JS31
Anhang C - Kurzübersicht der
auf Seite 59.
Beschreibung
SITRANS RD200 – BETRIEBSANLEITUNG
LED Status
1 Alarm 1
2 Alarm 2
S Indikator Schaltpunkt
R Indikator Rückschalt-
punkt
Seite 17
