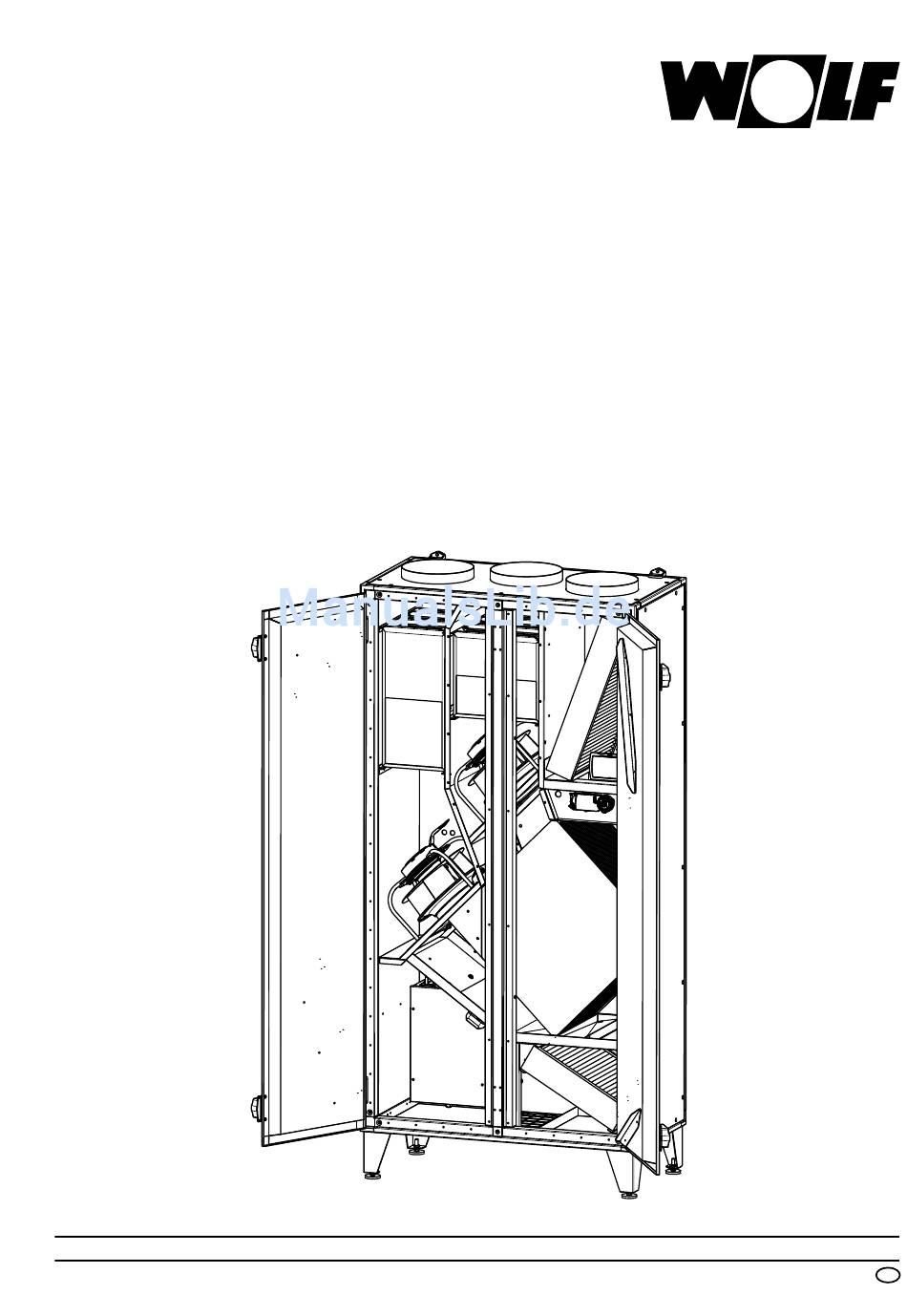

- Seite 1 Montage- und Wartungsanleitung Comfort Großraum Lüftung CGL (Original) Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel.: 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de Art.-Nr. 3062718_0910...
-
Seite 2: Inhaltsverzeichnis
6. Außerbetriebnahme zur Wartung............. 10 6.1 Checkliste ....................11 6.2 Wartungsanleitung ................12 - 13 7. Aufbau ...................... 14 8. Ersatzteile....................15 9. Störmeldungen ..................16-17 10. Notizen ....................18-19 Original-Wolf-Ersatzteillisten sind unter Angabe der Wolf Artikelnummer kurzfristig zu beziehen (S. 15) Fax: 08751-741574 3062718_0910... -
Seite 3: Hinweiszeichen
1. Allgemeines / Sicherheitshinweise Allgemeines: Die vorliegende Wartungsanleitung ist ausschließlich für Wolf-Lüftungsgeräte CGL gültig. Diese Anleitung ist vor Beginn der Inbetriebnahme oder Wartung von dem mit den jeweiligen Arbeiten beauftragten Personal zu lesen. Die Vorgaben, die in dieser Anleitung gegeben werden, müssen eingehalten werden. Montage, Inbetriebnahme und bestimmte Wartungsarbeiten dürfen ausschließlich von ausgebildeten Fach-... -
Seite 4: Elektroanschluss
Todesfolge bestehen kann. Vor Arbeiten am Gerät ist dieses mit dem Reparaturschalter außer Betrieb zu nehmen. Bestimmungsgemäße Wolf Lüftungsgeräte CGL sind zum Heizen und Filtern von normaler Luft bestimmt. Max. Luftansaugtemperatur: +40 °C. Das Lüftungsgerät CGL ist für eine Innenaufstellung Verwendung in frostsicheren Räumen konzipiert. -
Seite 5: Auslieferzustand
Verdacht auf Schäden besteht, ist dies vom Empfänger auf dem Frachtbrief zu vermerken und vom Spediteur gegenzeichnen zu lassen. Der Sach- verhalt muss der Fa. Wolf vom Warenempfänger unverzüglich gemeldet werden. Die Transportverpackung ist gemäß den örtlichen Bestimmungen zu entsorgen. -
Seite 6: Aufstellungsort
Das Gerät ist in einem frostsicheren Raum aufzustellen! Ein Freiraum von mind. 600mm vor dem Gerät zum Öffnen der Revisionstüren und ca.700mm über dem Gerät für Luftleitungsanschlüsse ist notwendig. Zur Sicherung des Lüftungsgerätes CGL. Wandaufstellung Gerät an die Mauer schieben und waagerecht mithilfe der Fußschrauben ausrichten. -
Seite 7: Kondensatableitung
4. Montage / Aufstellung Kondensatableitung Im Auslieferungszustand sind beide Anschlussstutzen für die Kondensatableitung mit einem Schlauch verbunden. Um eine Kondensatableitung z.B. über Kondensatpumpe (Zubehör Art.Nr. 6800122) zu gewährleisten, ist der Schlauch mittig zu trennen und beide Enden in die dafür vorgesehenen Öffnungen der Kondensatpumpe zu stecken (siehe dazu Montageanleitung Kondensatpumpe). -
Seite 8: Wärmerückgewinnung
Änderungen erfolgen über das Bedienteil BML (siehe "Bedienungsanleitung Regelung CGL") Vorerhitzer (Zubehör) / Um Überhitzungen zu vermeiden, darf das CGL (bei Einbau eines Elektro-Erhitzers) nicht unter einer Luftmenge von 250 m³/h betrieben werden. Nacherhitzer (Zubehör) Die einschlägigen Sicherheitsvorschriften für Elektroerhitzer sind zu beachten! Das Elektro-Heizregister muß... -
Seite 9: Volumenstrombestimmung
Zur Bestimmung des korrekten Volumenstroms müssen die Schottbleche montiert und die Türen verschlossen sein. Zur Messung sind die Messschläuche über das Abluftgitter nach außen zu führen. Fortluft Zuluft Die für das CGL verwendeten Ventilatoren haben einen k-Wert von 70. AUL / ODA FOL/ Volumenstrom [m³/h] ZUL/ Δp... -
Seite 10: Außerbetriebnahme Zur Wartung
6. Außerbetriebnahme zur Wartung Vor Beginn der Wartungsarbeiten muss der Hauptschalter ausgeschaltet und gegen Wiedereinschalten gesichert werden. Da ansonsten bei unbeabsichtigtem Einschalten Wartungspersonal oder Personen in unmittelbarer Nähe einer möglichen Gefahr durch rotierende Teile ausgesetzt sind. Vor dem Entfernen der Schottbleche muss der vollständige Stillstand der Ventilatoren abgewartet werden (ca. 2 Minuten War- tezeit). -
Seite 11: Wartung
Kondensatwanne, Kondensatpumpe Reinigen und Instandsetzen auf Verschmutzung, Korrosion, Beschädigung und Dichtheit prüfen Ableitung und Siphon auf Funktion Reinigen und Instandsetzen prüfen Reparatur Störungen und Schäden dürfen nur von ausgebildeten Fachkräften beseitigt werden. Schadhafte Bauteile dürfen nur durch Orginal-Wolf-Ersatzteile ersetzt werden. 3062718_0910... -
Seite 12: Wartungsanleitung
6.2 Wartungsanleitung Ventilator-Motoreinheit Motor und Lager sind wartungsfrei. Falls erforderlich Ventilatorrad mit Seifenlauge reinigen. Messleitung auf festen Sitz am Messstutzen an der Einströmdüse prüfen. Achtung Lockerer Sitz kann zu einer Sammelstörmeldung führen. Gegenstrom-Plattenwärmetauscher In periodischen Zeitabständen kontrollieren und reinigen. (GS) Reinigen des Wärmetauschers (ohne Austausch des GS möglich): - Absaugen, ohne dabei die Lamellen zu verbiegen - drucklos mit Wasser oder Seifenlauge reinigen... - Seite 13 6.2 Wartungsanleitung Schalldämpfer Die Schalldämpfer können zur Reinigung oder Erneuerung nach dem Öffnen der Revisionstüren und dem Entfernen der Schottbleche aus dem Gerät herausgezogen werden. Zum Herausziehen des Fortluft-Schalldämpfers muss zusätzlich noch der Steg entfernt werden. Zu Reinigungszwecken können die Schalldämpfer abgeblasen (max.1bar) oder abgesaugt werden.
-
Seite 14: Aufbau
7. Aufbau (SUP) (EHA) (ODA) elektrischer Anschluss für FOL- und AUL-Klappen Temperaturfühler Filtervortrocknung Zuluft (Zubehör) Temperaturfühler Außenluft Schalldämpfer Fortluft Kompaktfilter F7 Zuluft Schalldämpfer Bedienteil Zuluft (Zubehör) der Regelung BML Bypassklappe mit EC-Ventilator Stellmotor Abluft EC-Ventilator Zuluft Gegenstrom Plattenwärmetauscher Nacherhitzer (Zubehör) Reperaturschalter Kondensatwanne Differenz-... -
Seite 15: Ersatzteile
8. Ersatzteile 3062718_0910... -
Seite 16: Störmeldungen
9. Störmeldungen Bei Störabschaltung ist der Anlagenersteller oder der Heizungsbauer zu informieren: Gerätetyp: CGL Fa. Wolf GmbH - Sammelstörabschaltung - Folgende Bauteile können zu einer Störabschaltung führen (Zubehör nur wenn eingebaut) Am Display des BML erscheint folgende Fehlermeldung: „Fehler Zone; 254- Fehler allgemein“... -
Seite 17: Detaillierte Überprüfung Der Einzelnen Komponenten (Gerät Immer Stromlos Schalten!)
→ Anlage läuft nach ca. 1 Minute wieder an, Störmeldung ist behoben Sollten alle diese Überprüfungsmaßnahmen zu keiner Behebung der Störungen führen, so ist der Werkskundendienst zu informieren. Alle anderen Fehlermeldungen werden in Textform am Display (des BML) dargestellt, eigene Bedienungsanleitung Regelung (CGL) beachten. 3062718_0910... -
Seite 18: Notizen
10. Notizen 3062718_0910... - Seite 19 10. Notizen 3062718_0910...
- Seite 20 Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel.: 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de...
