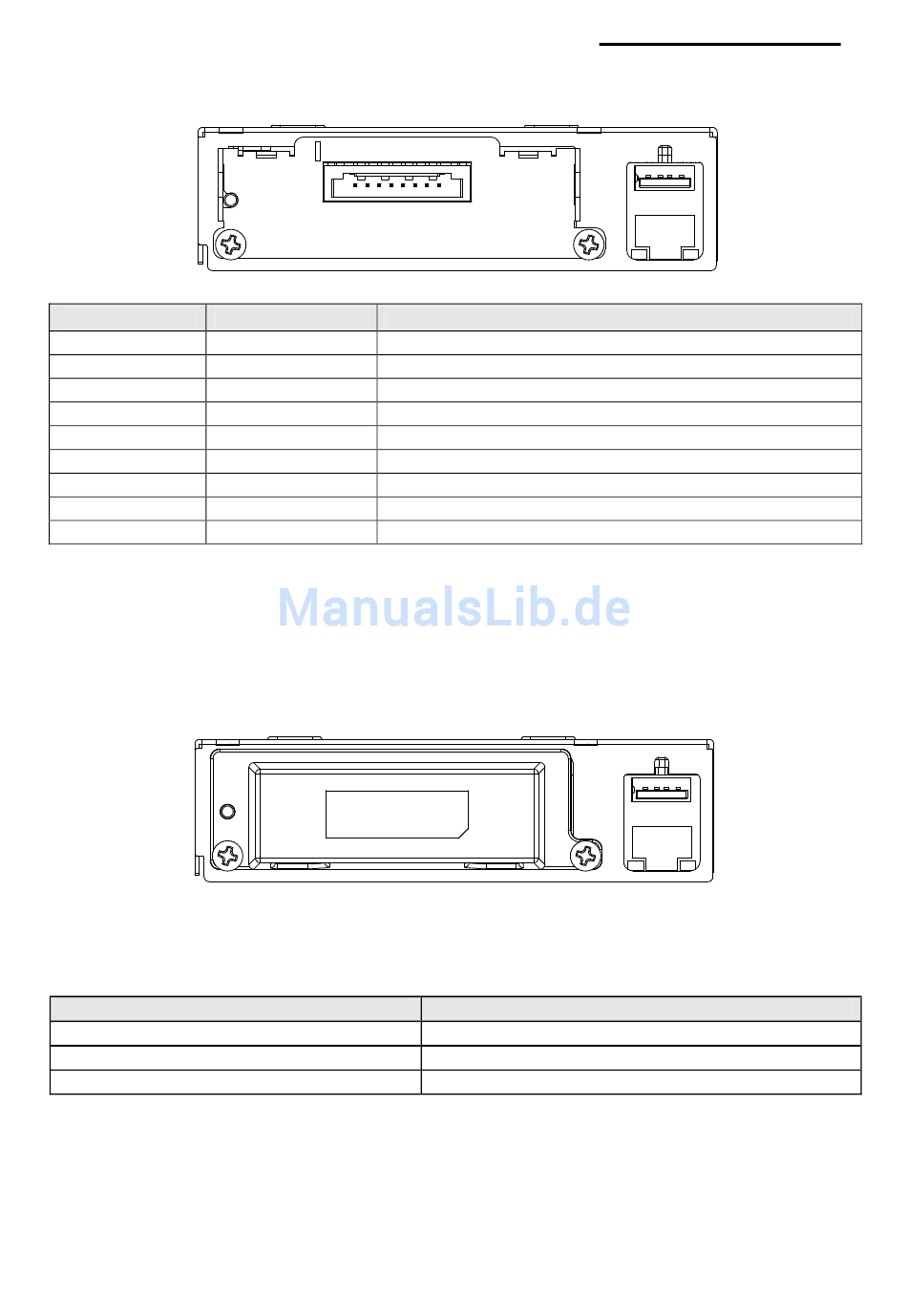

1-2-5 Powered-USB-Schnittstelle

Stift-Nr.
Abschirmung
1
2
3
4
5
6
7
8
* Informationen zu Kabeln und Anschlüssen finden Sie auf www.powered.org.
* Bei Nutzung der Powered-USB-Schnittstelle ist die andere standardmäß ig vorhandene
USB-Schnittstelle nicht einsatzbereit (in diesem Fall steht die USB-Kommunikation nur
über die Powered-USB-Schnittstelle bereit.)

1-2-6 Bluetooth-/WLAN-Schnittstelle

1-2-6-1 Bluetooth-Schnittstelle

1) Bluetooth-Kommunikationsspezifikationen
Posten
Frequenz
Version
Modultyp
2) Bluetooth-Anschluss
Der Drucker kann an Terminal-Geräte mit Wireless-LAN-Kommunikationsfähigkeit
angeschlossen werden (PDA, PC, Smartphone, Tablet-PC, usw.).
* Weitere Informationen erhalten Sie im Handbuch für den Anschluss von Wireless LAN.
Rev. 1.01
Interface connector
Signalname
Abschirmung
PGND
VPP24V
GND
D+
D-
VBUS
VPP24V
PGND
Bluetooth-/WLAN-Schnittstelle
SRP-F310/312/313II
Funktion
Gehäuse-Erdung
Haupt-Erdung
Hauptspannung
Signalerdung
Datenleitung (D+)
Datenleitung (D-)
Leistung
Hauptspannung
Haupt-Erdung
Spezifikationen
2,402 ~ 2,480 GHz
2.1 +EDR
Klasse 1
