6 Montage et installation

Attention!
• Passez d'abord les étapes du chapitre 6 si vous ne l'avez pas encore fait.
• N'appuyez pas encore sur OK tant que le produit n'est pas monté sur un radiateur.
• L'eau dans le système de chauffage ne doit pas être drainée quand vous allez monter le
produit.

6.1 Voorbereiding voor montage

• S'il y en a un, retirez l'ancienne vanne du radiateur. Consultez le manuel du site web du
fabricant pour une description précise.
Attention ! Fermez la vanne avant de la retirer. Vous la fermez en la faisant tourner vers la
gauche.
• Pour monter sur une vanne standard, suivez les étapes du paragraphe 6.2 et pour une
vanne Danfoss, suivez les étapes du paragraphe 6.3.

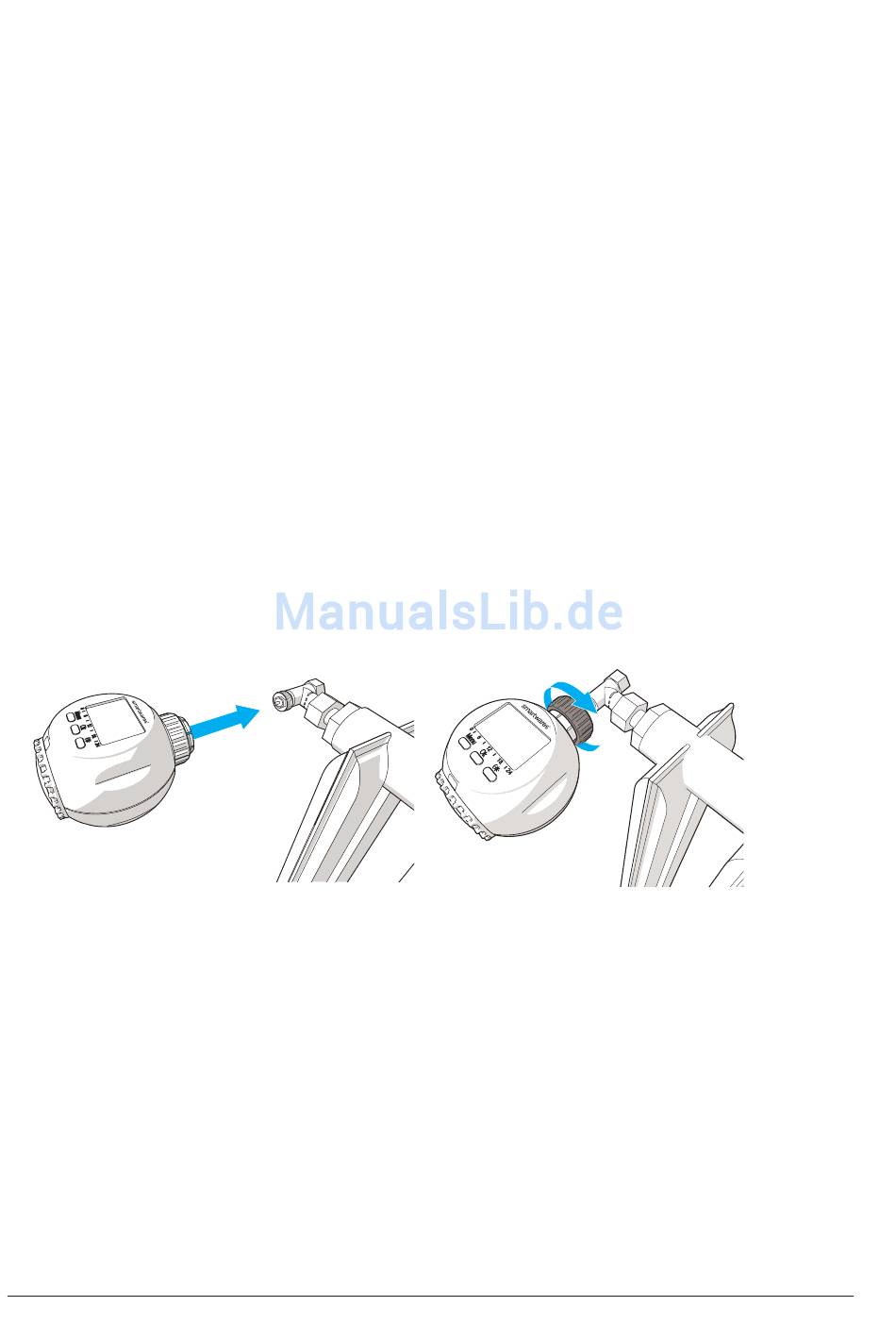

6.2 Montage sur une vanne standard

1 Tirez sur l'anneau de fixation jusqu'à ce que vous entendiez un « CLIC ».
2 Appuyez le produit sur le radiateur.
3 Faites tourner l'anneau de fixation en le faisant tourner vers la droite.
Le produit est fixé sur le radiateur.
4 Appuyez sur OK.
La commande de la vanne fait fonctionner le produit. « AdA » apparaît dans l'affichage.
En cas de montage correct, l'écran de démarrage apparaît dans l'affichage. En cas de montage
incorrect, un code de message d'erreur apparaît (F1, F2 ou F3). V oir chapitre « Pannes » pour
plus d'informations.

6.3 Montage sur une vanne Danfoss

Déterminez d'abord quelle sera l'anneau Danfoss qui sera installé sur la vanne du radiateur
(RA/RAV/RAVL) ? Fixez cet anneau et installez ensuite la vanne de radiateur intelligente.
Le radiateur contient des encoches, veillez à ce que l'anneau Danfoss s'y insère parfaitement.
54 Manuel d'utilisation – wireless climate control
