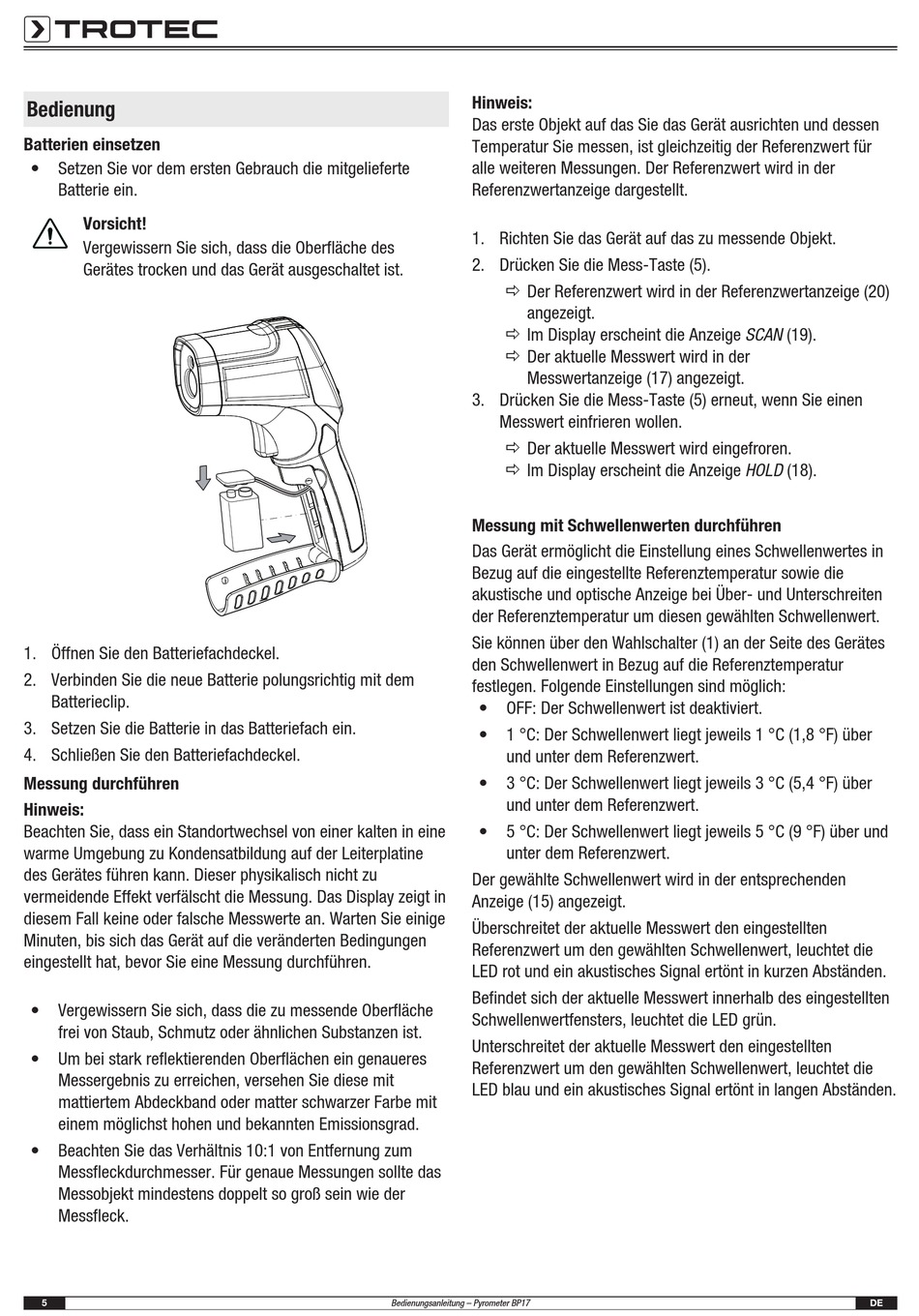

Bedienung - Trotec BP17 Bedienungsanleitung

Bedienung

Batterien einsetzen
• Setzen Sie vor dem ersten Gebrauch die mitgelieferte
Batterie ein.
Vorsicht!
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
1. Öffnen Sie den Batteriefachdeckel.
2. Verbinden Sie die neue Batterie polungsrichtig mit dem
Batterieclip.
3. Setzen Sie die Batterie in das Batteriefach ein.
4. Schließen Sie den Batteriefachdeckel.
Messung durchführen
Hinweis:
Beachten Sie, dass ein Standortwechsel von einer kalten in eine
warme Umgebung zu Kondensatbildung auf der Leiterplatine
des Gerätes führen kann. Dieser physikalisch nicht zu
vermeidende Effekt verfälscht die Messung. Das Display zeigt in
diesem Fall keine oder falsche Messwerte an. Warten Sie einige
Minuten, bis sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
• Vergewissern Sie sich, dass die zu messende Oberfläche
frei von Staub, Schmutz oder ähnlichen Substanzen ist.
• Um bei stark reflektierenden Oberflächen ein genaueres
Messergebnis zu erreichen, versehen Sie diese mit
mattiertem Abdeckband oder matter schwarzer Farbe mit
einem möglichst hohen und bekannten Emissionsgrad.
• Beachten Sie das Verhältnis 10:1 von Entfernung zum
Messfleckdurchmesser. Für genaue Messungen sollte das
Messobjekt mindestens doppelt so groß sein wie der
Messfleck.
5
Hinweis:
Das erste Objekt auf das Sie das Gerät ausrichten und dessen
Temperatur Sie messen, ist gleichzeitig der Referenzwert für
alle weiteren Messungen. Der Referenzwert wird in der
Referenzwertanzeige dargestellt.
1. Richten Sie das Gerät auf das zu messende Objekt.
2. Drücken Sie die Mess-Taste (5).
ð Der Referenzwert wird in der Referenzwertanzeige (20)
angezeigt.
ð Im Display erscheint die Anzeige SCAN (19).
ð Der aktuelle Messwert wird in der
Messwertanzeige (17) angezeigt.
3. Drücken Sie die Mess-Taste (5) erneut, wenn Sie einen
Messwert einfrieren wollen.
ð Der aktuelle Messwert wird eingefroren.
ð Im Display erscheint die Anzeige HOLD (18).
Messung mit Schwellenwerten durchführen
Das Gerät ermöglicht die Einstellung eines Schwellenwertes in
Bezug auf die eingestellte Referenztemperatur sowie die
akustische und optische Anzeige bei Über- und Unterschreiten
der Referenztemperatur um diesen gewählten Schwellenwert.
Sie können über den Wahlschalter (1) an der Seite des Gerätes
den Schwellenwert in Bezug auf die Referenztemperatur
festlegen. Folgende Einstellungen sind möglich:
• OFF: Der Schwellenwert ist deaktiviert.
• 1 °C: Der Schwellenwert liegt jeweils 1 °C (1,8 °F) über
und unter dem Referenzwert.
• 3 °C: Der Schwellenwert liegt jeweils 3 °C (5,4 °F) über
und unter dem Referenzwert.
• 5 °C: Der Schwellenwert liegt jeweils 5 °C (9 °F) über und
unter dem Referenzwert.
Der gewählte Schwellenwert wird in der entsprechenden
Anzeige (15) angezeigt.
Überschreitet der aktuelle Messwert den eingestellten
Referenzwert um den gewählten Schwellenwert, leuchtet die
LED rot und ein akustisches Signal ertönt in kurzen Abständen.
Befindet sich der aktuelle Messwert innerhalb des eingestellten
Schwellenwertfensters, leuchtet die LED grün.
Unterschreitet der aktuelle Messwert den eingestellten
Referenzwert um den gewählten Schwellenwert, leuchtet die
LED blau und ein akustisches Signal ertönt in langen Abständen.
Bedienungsanleitung – Pyrometer BP17 DE
