Inhaltszusammenfassung für FRIEDLAND SA5F

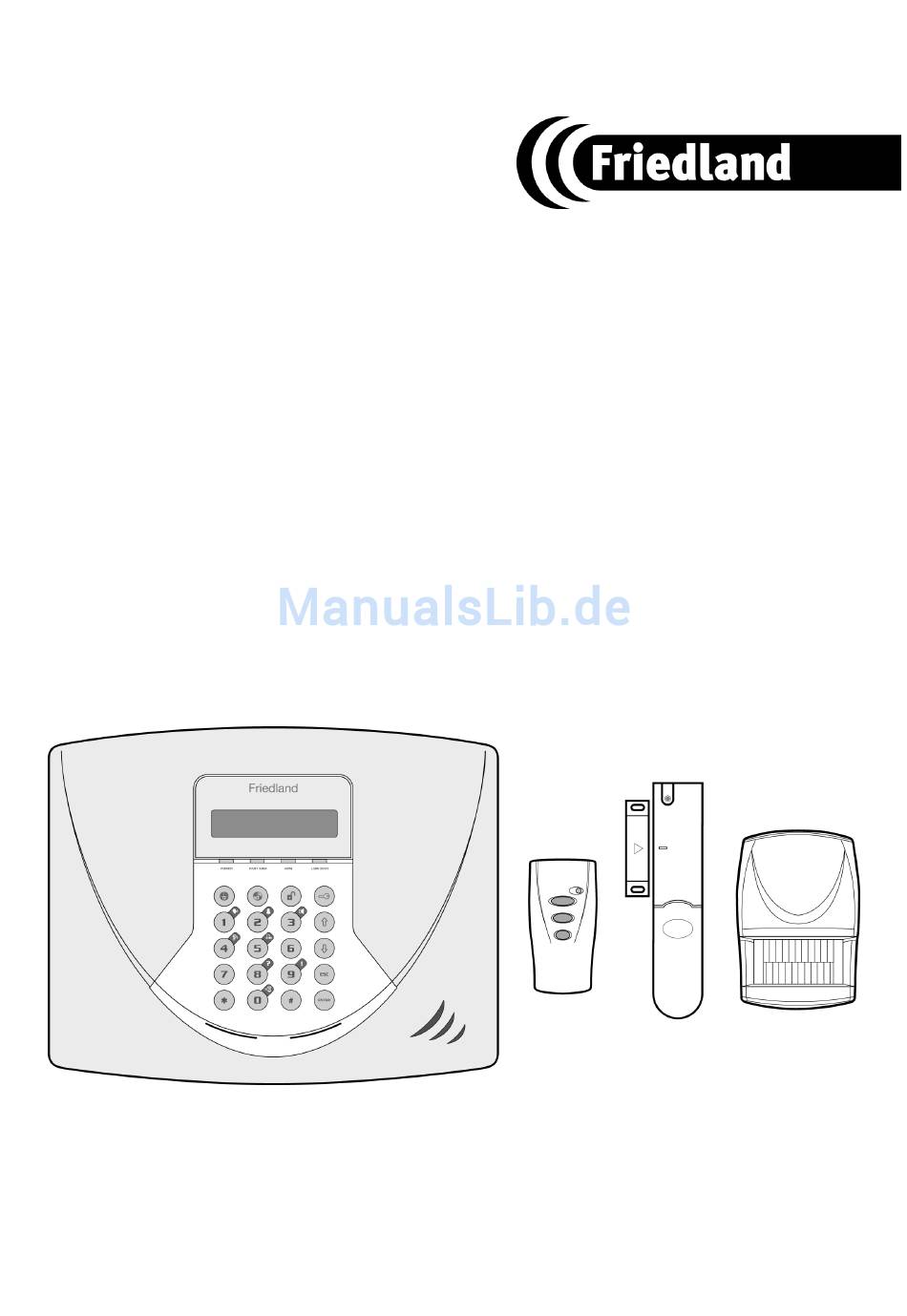

- Seite 1 SA5F Drahtlose Alarmanlage für 6 Zonen mit integriertem Telefonwählgerät Handbuch für Installation und Bedienung...
-
Seite 2: Systemsicherheit
Vorwort Alle Komponenten dieser drahtlosen Alarmanlage sind so gefertigt, dass sie einen hohen Sicherheitsstandard bieten, langlebig und zuverlässig sind. Für diese Geräte ist keine Funklizenz erforderlich. Die Funk-Empfangseigenschaften könnten durch andere Signale beeinträchtigt werden. Weitere Informationen finden Sie in dem Kapitel Funk-Störschutz. Die funkgesteuerten Geräte in diesem System sind von einem unabhängigen zugelassenen Labor hinsichtlich R&TTE Konformität für funkgesteuerte Geräte getestet worden. -
Seite 3: Englische Menüführung
ENGLISCHE MENÜFÜHRUNG Die Menüführung auf dem LCD-Display ist in englischer Sprache. Die Worte sind in diesem Handbuch ins Deutsche übersetzt und stehen jeweils in Klammern hinter dem englischen Wort. Aber: Keine Angst, viele Worte (ON, OFF, Replay, User…) kennen Sie bereits von anderen Geräten (wie z.B. Ihrem Videorecorder). Zum besseren Überblick sind hier folgende Begriffe alphabetisch aufgelistet und übersetzt: ÜBERSETZUNG Englisch... - Seite 4 Latch-Key Digitale Haustürschlüssel-Funktion Learn Haus Code Einlernen des Hauscodes Living room Wohnzimmer Lounge Aufenthaltsraum Low Bat. Geringe Batterie Magentic Contact Detector Magnetkontakt Magnetic Contact Magnetkontakt Master User Access Code Hauptbenutzer Zugangs-Code Message Play Time Nachrichten Ansagezeit Mute Lautlos no name keinen Namen Omit Zone Unterlassungszone...
-
Seite 5: Inhaltsverzeichnis
INHALT SET INHALT EINFÜHRUNG UND ÜBERBLICK 9-11 Mehrere Benutzer Anlage scharf schalten Eingangs-/Ausgangsverzögerung Zonen Aussperrzone Schnelle Einstellung Letzte Ausgangszonen-Einstellung Durchgangszone Unterlassungszone Ereignisprotokoll Gong Telefonwählgerät Latch-Key (Digitale Haustürschlüssel-Funktion) Anrufbeantworter Nachrichten-Aufnahme Telefon-Fernbedienung von unterwegs Sabotageschutz Funk-Früherkennung Batterie-Statusanzeige System-Haus-Code PLANUNG UND ERWEITERUNG DER FUNK-ALARMANLAGE FUNK-HANDSENDER Grundsätzliche Information Einstellung des Funk-Handsenders... - Seite 6 Zoneneinstellung Telefonwählgerät einstellen Voll-Scharf einstellen Teil-Scharf 1 einstellen Teil-Scharf 2 einstellen Zeit und Datum einstellen Latch Key - Einstellung Anrufbeantworter – Einstellung Telefon-Fernsteuerung von unterwegs – Einstellung BEDIENUNGSANLEITUNG 49-54 Grundsätzliches System scharf schalten System teilscharf schalten (Part-Arm 1) System teilscharf schalten (Part-Arm 2) System unscharf schalten Schnell-Einstellung Unterlassungszone...
-
Seite 7: Set Inhalt
SET INHALT Dem Lieferumfang der Alarmanlage sind folgende Komponenten beigefügt: 1 x Funk-Zentrale 1 x Funk-Handsender 1 x PIR Funk-Bewegungsmelder 1 x Funk-Magnetkontakt Darüber hinaus: RJ11-RJ11 Telefon-Verbindung Netzadapter für die Steckdose Handbuch für Installation und Bedienung Batterien, Schrauben und Dübel 9V-Blockbatterie (für Bewegungsmelder) 3V CR2032 Lithium-Batterie... - Seite 8 ERWEITERUNG DER FUNK-ALARMANLAGE Mit dem folgenden Zubehör können Sie Ihre Anlage erweitern und somit ein höheres Maß an Sicherheit gewinnen. Art.-Bezeichnung Inhalt SU1F Zwei Funk-Magnetkontakte und ein Funk-Handsender SU2F Zwei Funk-Bewegungsmelder SU3F Zwei Funk-Handsender SU4F Zwei Funk-Magnetkontakte SU5F Funk-Bedienfeld SU7F Funk-Außen-Sirene (Solarbetrieben) Weitere Details über Zubehör finden Sie auf Seite 60.
-
Seite 9: Einführung Und Überblick
EINFÜHRUNG UND ÜBERBLICK Mehrere Benutzer Das System kann für bis zu 6 Benutzer sowie einen Hauptbenutzer konfiguriert werden. Dadurch kann das Ereignis-Protokoll aufzeichnen, welche Benutzer das System scharf und unscharf geschaltet haben. Jeder Benutzer erhält einen unterschiedlichen Zugangs-Code. Zusätzlich kann mit einer 4-Sekunden Sprachaufnahme der Name des Benutzers aufgezeichnet werden, um den Latch-Key zu benutzen. -
Seite 10: Letzte Ausgangszonen-Einstellung
LETZTE AUSGANGSZONEN-EINSTELLUNG Ein Auslösen eines Melders einer letzten Ausgangszone während der Ausgangsverzögerung verlängert die Ausgangsverzögerung um weitere 5 Sekunden. DURCHGANGSZONE Diese Funktion könnte eingesetzt werden, um kurzzeitig die Melder einer Zone abzuschalten, welche die Strecke zwischen der Haupteingangstüre und der Funk-Zentrale überwachen. Falls das System scharf geschaltet ist und Gebäude/Wohnung werden durch die Eingangs-Zone betreten, so funktioniert die Eingangsverzögerung normal. -
Seite 11: Telefon-Fernsteuerung Des Systems (Von Unterwegs)
eine eingehende Anruf-Nachricht. TELEFON-FERNSTEUERUNG DES SYSTEMS (von unterwegs) Es ist möglich, mit Hilfe des Telefons von unterwegs aus den Status des Systems abzufragen, aber auch grundsätzliche Einstellungen (z.B. Scharf-/Unscharfschaltung) vorzunehmen. Darüber hinaus können Sie von unterwegs aus das Mikrofon aktivieren, um so in die überwachten Räume hineinzuhören. Auch auf Anrufbeantworter und Nachrichtenspeicher kann man von unterwegs aus zugreifen. -
Seite 12: Planung Und Erweiterung Ihrer Alarmanlage
PLANUNG UND ERWEITERUNG IHRER ALARMANLAGE Das folgende Beispiel zeigt ein typisches Gebäude mit der empfohlenen Positionierung von Funk-Zentrale, Funk- Bewegungsmelder und Funk-Magnetkontakt. Dies soll Ihnen, zusammen mit den Empfehlungen in der Bedienungsanleitung, als Orientierung bei der Installation dienen. Bevor Sie die Alarmanlage installieren ist es wichtig, die Sicherheitshinweise zu lesen und die Installation sorgfältig zu planen. -
Seite 13: Funk-Handsender
FUNK-HANDSENDER Der Funk-Handsender dient dazu, die Anlage scharf/teilscharf und unscharf zu schalten. Der Funk-Handsender hat zusätzlich einen Panik-Taster für direkte Bedrohung. Das Betätigen (Hochschieben) des Panik-Knopfs löst sofort vollen Alarm aus, egal ob die Anlage scharf oder unscharf geschaltet ist. Der Alarm kann durch Betätigen des Unscharf-Tasters oder auch über die Zentrale gestoppt werden Beliebig viele Funk-Handsender können zur Anlagensteuerung benutzt werden, solange sie alle auf den gleichen Haus- Code eingestellt sind. -
Seite 14: Funk-Zentrale
FUNK-ZENTRALE Außenansicht der Funk-Zentrale POSITIONIERUNG DER FUNK-ZENTRALE Um die geeignete Position für die Zentrale zu finden, sollten die folgenden Punkte beachtet werden: Die Zentrale sollte ausserhalb der Sicht möglicher Einbrecher in einer sicheren Lage und für den Bediener einfach zugänglich positioniert werden. Die Zentrale sollte auf einem flachen Untergrund montiert werden, damit sichergestellt ist, dass der Sabotage-Schutz der Rückseite geschlossen ist, wenn die Zentrale montiert ist. -
Seite 15: Installation Der Funk-Zentrale
INSTALLATION DER FUNK-ZENTRALE Innenansicht der Funk-Zentrale Lösen Sie die zwei oberen Schrauben der Zentrale und öffnen Sie die Zentrale. Achten Sie dabei bitte darauf, dass Sie die Schrauben-Federn nicht verlieren. Die obere Abdeckung bleibt dabei mit dem Unterteil verbunden. Entnehmen Sie auf beiden Seiten die aufladbaren Batterien (graue Farbe) aus den Klemmen. Halten Sie nun die Zentrale an die gewünschte Position an der Wand und markieren Sie die vier Bohrlöcher. -
Seite 16: Konfigurieren Der Haus-Codierung Der Funk-Zentrale
WICHTIG: Seien Sie bitte beim Anschluss der Batterien sorgsam, da falsches Verbinden die Batterien oder die Zentrale beschädigen kann. Hinweis: Die Power LED könnte aufleuchten, um zu zeigen, dass das Gerät von den Back-Up-Batterien versorgt wird und das Haupt-Versorgungsnetz nicht versorgt. Wenn Sie die Zentrale befestigt haben, entfernen Sie den Schutzfilm auf dem LCD Display. -
Seite 17: Passiv Infrarot (Pir) Funk-Bewegungsmelder
LED-Leuchte aufleuchtet und in der Zentrale jeweils ein doppelter Piepton ertönt. Testen Sie die Reichweite des Funk-Handsenders, indem Sie die Taste „DISARM“ (UNSCHARF) des Funk- Handsenders von innerhalb und ausserhalb des Überwachungsbereiches (Haus, Wohnung, Büro etc.) drücken und von überall dort, wo Sie entweder Funk-Bewegungsmelder, Funk-Magnetkontakte oder das Funk-Bedienfeld positionieren wollen. -
Seite 18: Installation Und Konfigurierung Des Pir Funk-Bewegungsmelders
Stellen Sie sicher, dass sich der Funk-Bewegungsmelder in Funk-Reichweite zur Funk-Zentrale befindet (siehe „Funk-Zentrale und Funk-Handsender Testen“) Hinweis: Wenn das System scharf geschaltet ist, sollten Tiere nicht in eine Überwachungszone laufen können, die von einem PIR Funk-Bewegungsmelder überwacht wird, da die Tiere den Bewegungsmelder aktivieren würden und somit ein Alarm ausgelöst würde. - Seite 19 Hinweis: Bei der ersten Installation sollte der Bewegungsmelder zum Test im WALK-TEST-Modus konfiguriert werden. Der PIR Bewegungsmelder enthälft eine Anti-Fehlalarm-Funktion, um Meldungen allgemeiner Umwelteinflüsse (wie z.B. Insekten, Lufttemperatur etc.) auszuschliessen. Diese Funktion nennt man „Pulse Count“ (Impuls-Zahl) und es kann zwischen 1- oder 2-Impuls-Überwachung gewählt werden. Empfohlen wird die 1-Impuls-Überwachung.
-
Seite 20: Funk-Magnetkontakte
Nehmen Sie die hintere Abdeckung des Bewegungsmelders ab. Die Funk-Zentrale sollte Pieptöne abgeben und "Accessory Tamper" (Zubehör Sabotage) sollte angezeigt werden, um zu signalisieren, dass die Sabotage-Funktion des Bewegungsmelders aktiviert wurde. Drücken Sie um zur Menüebene TEST MODE (TEST-MODUS) zurückzukehren. Stellen Sie den Bewegungsmelder wieder auf Normalbetrieb ein, indem Sie den DIP4-Schalter auf der SW3 wieder auf OFF stellen. - Seite 21 Montieren Sie den Melder/Sender an dem feststehenden Teil von Fenster/Türe entlang der Öffnungsseite, indem Sie entweder die doppelseitigen Klebestreifen oder die Schrauben verwenden (Bei Befestigung auf Tapete bitte schrauben). Wollen Sie schrauben, so benutzen Sie die Schrauben-Führung an der Oberseite des Melders und durchbohren die Schrauben-Markierung an der unteren Seite, unter der Batteriehalterung (von innen sichtbar).
- Seite 22 Konfigurieren Sie die Alarm-Zone, in der der Funk-Magnetkontakt funktionieren soll, mit den DIP-Schaltern 9-11 wie folgt: DIP 9 DIP 10 DIP 11 Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6 Beispiel: Soll der Melder in Zone 2 operieren, so müssen die DIP-Schalter 9,10,11 wie folgt eingestellt werden: Schieben Sie die beiden mitgelieferten Knopfzellen-Batterien in die Batterie-Halterung, und zwar so, dass die postiven Siten (+) nach oben zeigen, wenn der Melder installiert ist.
- Seite 23 ausgelöst wurde. Zusätzlich ertönt in der Funk-Zentrale der Zweiklang-Piepton, um zu zeigen, dass ein Alarmsignal empfangen wurde und die Zone, für die der Melder konfiguriert wurde wird im Display angezeigt. Hinweis: Im Normalbetrieb mit geschlossener Batterieabdeckung wird die LED auf dem Melder nicht leuchten, wenn dieser ausgelöst wird, es sei denn die Batterie befindet sich in einem schwachen Status.
-
Seite 24: Externe Anschlüsse
EXTERNE ANSCHLÜSSE Die Funk-Zentrale ermöglicht durch einen Anschlussklemmen-Block auch den Anschluss von verdrahteten Zonen (7-10) z.B. Rauchmelder, Sirenen usw. oder externem Telefonwählgerät. Der Anschlussklemmen-Block befindet sich im Inneren der Funk-Zentrale. Um auf den Anschlussklemmen-Block zuzugreifen, drücken Sie Benutzer-Zugangs-Code Dies versetzt das System in den Test-Modus und verhindert das Auslösen eines Alarms. Drehen Sie die beiden oberen Schrauben auf der Zentrale heraus und öffnen die Front-Abdeckung. -
Seite 25: Systemtest
SYSTEM TEST Erstes Testen Wenn das System installiert ist, wird empfohlen, dass jedes Gerät abwechselnd gemäß den jeweiligen Testanweisungen getestet wird. INSTALLIERTES SYSTEM TESTEN Die Funk-Zentrale hat eine programmierte Test-Routine. Sie können das System natürlich jederzeit testen, aber es wird grundsätzlich empfohlen, dass Sie es in Intervallen von nicht länger als 3 Monaten testen. -
Seite 26: Alarm Test
Drücken Sie , um den Walk Test-Modus (Lauf-Test-Modus) zu verlassen und auf den Test-Modus zu gelangen. ALARM TEST Drücken Sie im Test-Modus bis “ALARM TEST” im Display erscheint und drücken Sie Drücken Sie bis im Display der gewünschte Alarm erscheint und drücken Sie , um den ausgewählten Alarm für 5 Sekunden auszulösen. -
Seite 27: Werkseitige Einstellungen
WERKSEITIGE EINSTELLUNGEN 1. User Setup (Benutzer-Einstellung) 1-1 Users 1-6 (Benutzer 1-6): Nicht programmiert (Not programmed) Hauptbenutzer-Zugangs-Code Master User Access Code: 1234 (Hauptbenutzer-Zugangs-Code) System-Einstellungen House Code (Haus-Code) Nicht programmiert (Not programmed) Alarm Time (Alarm-Zeit): ON (AN), 180s Wirefree Siren (Funk-Sirene): ON (AN) RF Jamming Detection (Funk-Störschutz): OFF (AUS) - Seite 28 Part-Arm 2 Setup (Teilscharf 2 Einstellung) Exit Delay (Ausgangsverzögerung): ON (AN), 30s Entry Delay Beep (Eingangsverzögerung-Piepton):ON (AN) Exit Delay Beep (Ausgangsverzögerung-Piepton):ON (AN) Time & Date (Zeit & Datum) Time: 12:00:00 Date: 01/01/02 Latchkey Setup (Haustürschlüssel Einstellung) Status: OFF (AUS) Selected User Setup (Einstellung selektierter Benutzer):OFF (AUS, alle Benutzer) Phone Numbers (Rufnummern): Nicht programmiert (not programmed) Answer Phone Setup (Anrufbeantworter Einstellung)
-
Seite 29: Programmierung
PROGRAMMIERUNG Wichtiger Hinweis: Die Programmierung läuft grundsätzlich in einer „Baumstruktur“ (siehe Grafik unten), d.h. es gibt eine erste Menü-Ebene und die jeweiligen Unter-Menüs. Durch gelangt man in die jeweilige Funktion und mit einem weiteren in die jeweiligen Untermenüs. Um wieder in die vorangegangene, d.h. höhere Menüebene zu gelangen drücken Sie Das System befindet sich im Standy-Modus. -
Seite 30: System Setup (System Einstellungen)
Record User Message (Benutzer-Nachricht Aufnahme) Dies ermöglicht jedem Benutzer, eine kurze (4 Sekunden) Nachricht aufzunehmen, welche bei der Latch Key- Funktion (Haustürschlüssel) eingesetzt werden kann, z.B. „System von USER-1 unscharf geschaltet. Drücken Sie , bis im Menü ‘:2 Record User Message’ erscheint. Um eine neue Nachricht aufzunehmen, drücken Sie Drücken Sie , um die Sprachaufzeichnung zu starten (max. - Seite 31 Drücken Sie auf der ersten Menü-Ebene bis im Menü ‘2. SYSTEM SETUP’ (2. SYSTEM- EINSTELLUNGEN) angezeigt wird und drücken anschließend Hinweis: Nachdem die Systemeinstellungen abgeschlossen sind, drücken Sie , um auf die erste Menü-Ebene zurückzukehren. 2-1 LEARN SYSTEM HOUSE CODE (LERNEN SYSTEM HAUS-CODE) Drücken Sie bis im Menül ‘2-1 Learn House Code’...
-
Seite 32: Jamming Detection (Funk-Früherkennung)
Drücken Sie bis im Menü ‘2-2-1 Status’ erscheint. Die aktuelle Einstellung erscheint ebenfalls. Um die Einstellung zu ändern drücken Sie Drücken Sie um die Sirene einzuschalten, oder drücken Sie um die Sirene auszuschalten. 2-2-2 Alarm Duration (Alarm-Dauer) Werkseitige Einstellung: 180s Drücken Sie bis im Menü... - Seite 33 2-6 ALARM RELAY (ALARM-RELAIS) Diese Einstellung kontrolliert die Dauer der Aktivierung von NO/NC fest verdrahteten Geräte im Falle eines Alarms Wenn ‘ON Until Disarm’ (AN bis unscharf) eingestellt ist, so wird das Relais aktiviert bis das System unscharf geschaltet wirdWerkseitige Einstellung: ON Until Disarm (AN bis unscharf) Drücken Sie bis im Menü...
- Seite 34 Um die Einstellung zu ändern, drücken Sie Drücken Sie um “Dialler Delay” (Wählverzögerung) einzuschalten, oder drücken Sie um “Dialler Delay” (Wählverzögerung) auszuschalten. 2-11 DIAL METHOD (WÄHLMETHODE) Mit dieser Funktion kann die Wählmethode eingestellt werden, mit dem das Telefonwählgerät anwählt/verbindet. Hinweis: Die meisten Telefone in Deutschland funktionieren auf der Basis von Ton/DTMF Werkseitige Einstellung: Tone/DTMF Drücken Sie bis im Menü...
-
Seite 35: Zoneneinstellung
3. ZONE SETUP (ZONEN-EINSTELLUNG) Drücken Sie bis im Menü ‘3. ZONE SETUP’ (ZONEN-EINSTELUNG) erscheint und drücken Gehen Sie in die Zonen-Nummer, die konfiguriert werden soll und drücken Sie Die folgenden Konfigurationsmöglichkeiten gibt es für die Zone 1. Die Optionen für alle anderen Zonen (2-10) sind identisch, ausser dass sich die Zuständigkeitsnummer der Zone gemäß... - Seite 36 eines PA-Schalters lost sofort einen Voll-Alarm aus. Intruder (Einbruch) Liefert die Standard-Einbruch-Überwachung mit normaler Scharf-/Teilscharf-Funktionen. 24 Hour Intruder (24 Stunden Einbruch) liefert 24-Stunden Überwachung für Bereiche, die ständig überwacht werden müssen, auch wenn das System unscharf geschaltet ist (z.B. Waffenschrank). Wird ein Melder dieser Zone aktiviert, so löst dieser sofort einen Voll- Alarm aus.
- Seite 37 On/Off Status (An/Aus Stauts) Werkseitige Einstellung: Zone 1: ON (AN), Zonen 2-10: OFF (AUS) Drücken Sie bis im Menü ‘3-5-1 Status’ erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt. Um die Einstellung zu ändern, drücken Sie Drücken Sie um die Zutrittsverzögerung der Zonen einzuschalten, oder drücken Sie , um die Zutrittsverzögerung der Zone auszuschalten.
-
Seite 38: Voice Dialer Setup (Telefonwählgerät Einstellen)
drücken Sie um ohne Speichern die Menüebene zu verlassen. DIALER 4. VOICE SETUP (TELEFONWÄHLGERÄT EINSTELLEN) Drücken Sie bis im Menü ‘4. VOICE DIALER SETUP’ (TELEFONWÄHLGERÄT) erscheint und drücken Hinweis: Nachdem Sie die Einstellung des Telefonwählgerätes beendet haben, drücken Sie , um zur ersten Menüebene zurückzukehren. - Seite 39 4-2 ALARM MESSAGE PLAY TIME (ALARMNACHRICHT-ZEIT) Hiermit ist die gesamte Zeit gemeint, in der die Alarmnachricht abgespielt und wiederholt wird, wenn ein Anruf, welcher durch Telefonwählgerät ausgeführt, angenommen wird. Werkseitige Einstellung: 70s Drücken Sie bis im Menü ‘4-2 Message Play Time’ (Nachrichten-Zeit) erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt.
-
Seite 40: Full Arm Setup (Voll-Alarm Einstellen)
nicht freigeschaltet und ein „O“ bedeutet, die Nummer ist freigeschaltet. Wird z.B. die “OOOX” angezeigt, so werden die Nummern 1-3 der Reihe nach angerufen und die Nummer 4 kann nicht angerufen werden. Werkseitige Einstellung: All numbers disabled (Alle Nummern ausgeschaltet). Drücken Sie bis im Menü... - Seite 41 Drücken Sie bis im Menü ‘5. FULL ARM SETUP’ (VOLL-ALARM EINSTELLEN) erscheint und drücken Hinweis: Nachdem Sie Voll-Alarm eingestellt haben drücken Sie um zur ersten Menüebene zurückzugelangen. 5-1 EXIT DELAY (AUSGANGSVERZÖGERUNG) Drücken Sie bis im Menü ‘5-1 EXIT-DELAY’ (AUSGANGSVERZÖGERUNG) erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt.
- Seite 42 drücken Sie um das Eingangsverzögerungssignal auszuschalten. 5-3 EXIT DELAY BEEP (AUSGANGSVERZÖGERUNGSSIGNAL) Hiermit kontrollieren Sie den Warnton (Piepton), welcher während der Ausgangsverzögerungszeit ertönt, wenn ein Voll- Alarm aktiv ist. Werkseitige Einstellung: ON (AN) Drücken Sie bis im Menü ‘5-3 Exit Delay Beep’ (Ausgangsverzögerungssignal) erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt.
- Seite 43 Drücken Sie um zu speichern und die Menüebene zu verlassen, oder drücken Sie um ohne Speichern die Menüebene zu verlassen. Drücken Sie , um zur Menüebene “Full Arm Setup” (Voll-Alarm Einstellen) zurückzukehren. 6-2 ENTRY DELAY BEEP (Eingangsverzögerungssignal) Hiermit kontrollieren Sie den Warnton (Piepton), welcher während der Eingangsverzögerungszeit ertönt, wenn ein Voll- Alarm aktiv ist.
-
Seite 44: Time & Date Setup
Werkseitige Einstellung: ON (AN) Drücken Sie bis im Menü ‘7-1-1 Status’ erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt. Um die Einstellung zu ändern drücken Sie Drücken Sie , um die Ausgangsverzögerung einzuschalten, oder drücken Sie , um die Ausgangsverzögerung auszuschalten. Delay Period (Verzögerungszeit) Werkseitige Einstellung: 30s Drücken Sie... -
Seite 45: Latch Key Setup (Digitale Haustürschlüssel-Funktion)
Drücken Sie bis im Menü ‘8 TIME & DATE SETUP’ (ZEIT & DATUM EINSTELLEN) erscheint und drücken Hinweis: Nachdem Sie Zeit und Datum eingestellt haben, drücken Sie um zur ersten Menüebene zurückzukehren. 8-1 DATE (DATUM) Drücken Sie bis im Menü ‘8-1 Date’ erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt. Um die Einstellung zu ändern, drücken Sie Geben Sie das Datum in folgendem Format ein: ‘TT/MM/JJ’. - Seite 46 Drücken Sie bis im Menü ‘9. LATCH KEY SETUP’ (HAUSTÜRSCHLÜSSEL EINSTELLEN) erscheint und drücken Sie Hinweis: Nachdem Sie den Haustürschlüssel eingestellt haben, drücken Sie , um zur ersten Menüebene zurückzukehren. 9-1 STATUS Hiermit legen Sie die Benutzer fest, die den Haustürschlüssel nutzen. Wenn Sie ‘Selected-Users’ (Ausgewählte Benutzer) einstellen, so wird der Haustürschlüssel nur für diese Benutzer, die im Menü...
-
Seite 47: Answer Phone Setup (Anrufbeantworter Einstellen)
drücken Sie um den Haustürschlüssel für den Benutzer auszuschalten. Nachdem Sie alle Benutzer wunschgemäß eingestellt haben, drücken SIe um zur Menüebene „Latch Key Setup“ (Haustürschlüssel Einstellen) zurückzukehren. 9-3 TELEPHONE NUMBERS (TELEFONNUMMERN) Drücken Sie bis im Menü ‘9-3 PHONE NUMBERS’ (TELEFONNUMMERN) erscheint und drücken Sie Gehen Sie mit durch das Menü... -
Seite 48: Remote Manager Setup (Einstellung Nur Für Einen Wachdienst)
drücken Sie um den Anrufbeantworter auszuschalten. 10-2 RECORD GREETING (AUFNAHME BEGRÜSSUNG) Drücken Sie bis im Menü ‘11-2 Record Greeting’ (Aufnahme Begrüssung) erscheint. Um die neue Begrüssung aufzunehmen, drücken Sie Drücken Sie um die Sprachaufnahme zu starten (max. Dauer:12s). Wenn Sie fertig aufgesprochen haben, wird die Ansage automatisch wiederholt, oder drücken Sie um ohne Änderung die Menüebene zu verlassen. - Seite 49 11-2 UNIT ID Drücken Sie bis im Menü ‘12-2 Unit ID No:’ erscheint. Die aktuelle Einstellung wird ebenfalls angezeigt. Um die Einstellung zu ändern, drücken Sie Geben Sie den System Code (max. 4 Ziffern) ein, den Sie von der Service-Gesellschaft erhalten. (Dies bitte nicht mit dem System Haus-Code verwechseln).
-
Seite 50: Bedienungsanleitung
BEDIENUNGSANLEITUNG KURZANLEITUNG Control Panel Remote Control Arm (Scharf) Part-Arm 1 (Teilscharf 1) Part-Arm 2 (Teilscharf 2) Disarm (Unscharf) Record Voice Memo (Aufnahme Sprachnachricht) Chime On/Off (Gong An/Aus) Keypad Beep Mute On/Off Listen to messages (Nachrichten abhören) Omit Zone (Aussparzone) Access Event Log (Zugang Ereignisse) PA (Persönl. - Seite 51 Mit Ablauf der programmierten Alarmdauer wird die interne Sirene der Funk-Zentrale aufhören und das System wird automatisch wieder scharf geschaltet. Hinweis: Sollten Sie die Solar-Funk-Aussensirene von Friedland installiert und eingeschaltet haben, so ertönt ein Alarm gemäß der programmierten Alarmzeit, maximal jedoch für 3 Minuten und hört dann automatisch auf (je nachdem was zuerst erreicht wird, die eingestellte Alarmdauer <...
-
Seite 52: Quick Set (Schnell-Einstellung)
Die Funk-Zentrale wird ein Empfangssignal in Formm eines Pieptons abgeben. Control Panel (Funk-Zentrale): Drücken Sie Benutzer-Zugangs-Code Wenn das System unscharf geschaltet ist und die LED-Leuchte ‘ALARM MEM’ (Alarm Hinweis) leuchtet mit gleichzeitigem Piepen der Zentrale in einem Abstand von 10s, so zeigt es Ihnen, dass ein Alarm ausgelöst wurde. Drücken Sie um das Leuchten der LED und den Piepton auszuschalten. -
Seite 53: Event-Log (Ereignis-Protokoll)
Drücken Sie um zwischen ON/OFF (AN/AUS) hin und her zu schalten. Hinweis: Sollte der Gong (CHIME) auf ON (AN) stehen, und die Anlage wird scharf geschaltet, so bleibt der Gong AN, nachdem das System wieder unscharf geschaltet wird. Diese Gongfunktion kannauch durch einen Libra-Taster realisiert werden. - Seite 54 Sollte der Benutzer-Code nicht innerhalb von 30s eingegeben oder mehr als dreimal ein ungültiger Code eingegeben werden, so bricht die Zentrale automatisch die Verbindung ab. Hinweis: Wenn der interne Anrufbeantworter auch eingeschaltet sein sollte und noch Platz für neue Nachrichten ist, so wird der eingehende Anruf mit der Begrüssung des Anrufbeantworters entgegengenommen.
-
Seite 55: Battery Monitoring (Batterie Überwachung)
BATTERY MONITORING (BATTERIE ÜBERWACHUNG) Alle Geräte, die zur Funk-Alarmanlage gehören, überwachen kontinuierlich deren Batterie-Status. Die Funk-Zentrale überwacht auch die Batterie-Verhältnisse von allen Funk-Bewegungsmelder und Funk-Magnetkontakten. Sollte der Batterie-Status unter ein akzeptables Level geraten, so wird „geringer Batterie-Status“ aktiviert. Ausserdem wird an der Funk-Zentrale angezeigt und im Ereignis-Speicher aufgezeichnet, falls ein Funk-Bewegungsmelder oder –Magnetkontakt geringen Batterie-Status hat. -
Seite 56: Wartung
WARTUNG Ihre Anlage verlangt nur geringen Wartungsaufwand. Ein paar wenige Dinge sollten Sie jedoch beachten, damit Ihre Anlage zuverlässig funktioniert. CONTROL PANEL (FUNK-ZENTRALE) Die aufladbaren Batterien haben eine erwartete Lebenszeit von ca. 4 Jahren und benötigen während dieser Zeit keine Wartung, ausser dass sie aufgeladen werden. -
Seite 57: Alarm Record (Alarm Aufzeichnung)
ALARM RECORD (ALARM AUFZEICHNUNG) Füllen Sie folgenden Kästchen während der Installation aus, um für zukünftige Anwendungen bei der eventuellen Erweiterung Ihrer Anlage einen Überblick zu haben und als Hilfestellung bei eventueller Problembewältigung. Zone Settings (Zonen-Einstellungen) Entry Part-Arm Part-Arm Detector Delay Final Exit Type Chime... -
Seite 58: Trouble Shooting (Probelmbewältigung)
TROUBLE SHOOTING (PROBELMBEWÄLTIGUNG) Symptom / Empfehlung Zentrale funktioniert nicht – Power LED OFF (AUS) oder leuchtet. Zentrale Stromversorgung funktioniert nicht – prüfen Sie, ob andere Geräte funktionieren. Prüfen Sie, ob der Netzadapter in der Steckdose steckt und ob Spannung auf der Steckdose ist. Prüfen Sie, ob der Stecker für Gleichstrom (DC) des Netzadapters mit der Zentrale verbunden ist. - Seite 59 Haustürschlüssel (Latch-Key) funktioniert nicht, wenn das System unscharf ist Telefonleitung nicht verbunden oder fehlerhaft – prüfen Sie die Telelefonverbindung mit einem anderen Telefon Wählmethode könnte falsch programmiert sein Haustürschlüssel (Latch-Key) könnte ausgeschaltet sein Haustürschlüssel (Latch Key) ist für ausgewählte Benutzer eingestellt und nicht freigeschaltet für den Benutzer, der das System unscharf schaltet Es wurden keine Haustürschlüssel-Telefonnummern (Latch-Key phone numbers) programmiert Funk-Zentrale akzeptiert den Benutzer-Zugangs-Code nicht.
- Seite 60 Stellen Sie sicher, dass sich der Melder in effektiver Funk-Reichweite zur Zentrale befindet und nicht in der Nähe von Metallgegenständen montiert ist, welche die Funk-Signale beeinträchtigen könnten. PIR Funk-Bewegungsmelder LED leuchtet bei der Überwachung von Bewegung auf (Gerät befindet sich im normalen Modus).
-
Seite 61: Erweiterung Der Alarmanlage
ERWEITERUNG DER FUNK-ALARMANLAGE Sie können Ihr System erweitern, um zusätzliche Überwachung und Schutz zu gewährleisten, indem sie zusätzliche Funk-Magnetkontakte, Funk-Bewegungsmelder, Funk-Bedienfelder, Funk-Handsender und Funk-Aussensirene installieren. ZUBEHÖR... - Seite 62 Sollten Sie eine Anlage einschicken, stellen Sie sicher, dass alle Batterien abgeklemmt/unterbrochen sind und dass das Gerät adäquat verpackt ist, damit beim Transport keine Schäden entstehen können. Zur Sicherheit wird der Versand per Einschreibesendung empfohlen. NOVAR GmbH - Geschäftsbereich Friedland Am Hammer 10, 51647 Gummersbach, Deutschland Novar GmbH a Honeywell Company Office Northern Europe Novar Electrical Devices and Systems.
-
Seite 63: Spezifikation Der Geräte
SPEZIFIKATION DER GERÄTE FUNK-ZENTRALE Funk-Frequenz: 433MHz • Funk-Störungsüberwachung • 6 Benutzer + Haupt-Benutzer • 6 Funk-Zonen • Unabhängige Programmierung der Zutritts- und Ausgangsverzögerungszeit. • Aussparzonen • Schnelle Einstellung und Einstellung des Letzten Ausgangs • Durchgangszonen • Gong • Sabotage-Schutz auf Vorder- und Rückseite •... -
Seite 64: Externe Funk-Aussensirene Mit Solarbetrieb (Optional)
• Lauftest-Funktion • Ein- oder Zwei-Pulszahl-Überwachung • Anti-Sabotage-Schutz • Eck- oder Flächenmontage • Batterielebensdauer > 1 Jahr • Geringer Batteriestatus wird angezeigt Funk-Magnetkontakt • Funk-Frequenz: 433MHz • Reichweite: 75m max. • Test Modus • Anti-Sabotage-Schutz • Vorrichtung für zusätzliche verdrahtete Magnetkontakte •...
