- Seite 1 SA4F Drahtlose Alarmanlage für 6 Zonen mit integriertem Telefonwählgerät Handbuch für Installation und Bedienung...
-
Seite 2: Systemsicherheit
Vorwort Alle Komponenten dieser drahtlosen Alarmanlage sind so gefertigt, dass sie einen hohen Sicherheitsstandard bieten, langlebig und zuverlässig sind. Für diese Geräte ist keine Funklizenz erforderlich. Die Funkfrequenz ist nicht geschützt gegen eventuelle Störungen, die Frequenz könnte auch von anderen Systemen und Geräten benutzt werden. Die funkgesteuerten Geräte in diesem System sind von einem unabhängigen zugelassenen Labor hinsichtlich R&TTE Konformität für funkgesteuerte Geräte getestet worden. -
Seite 3: Inhaltsverzeichnis
Der Gebrauch von Ohrschützern ist ratsam, wenn Sie nahe der Sirene arbeiten, da diese hohe und laute Töne abgibt. INHALT SET INHALT EINFÜHRUNG UND ÜBERBLICK Anlage scharf schalten Eingangs-/Ausgangsverzögerung Zonen Zonensperre Telefonwählgerät Sabotageschutz Funkstörungsschutz Batterie-Statusanzeige System Haus-Codierung PLANUNG UND ERWEITERUNG DER FUNK-ALARMANLAGE FUNK-HANDSENDER Grundsätzliche Information Konfigurieren des Funk-Handsenders... - Seite 4 Telefonnummern Alarm-Nachrichtenansagezeit Aufnahme der Alarm-Nachricht Wiedergabe der Alarm-Nachricht Ruf-Reihenfolge Anrufversuche Wählmethode BEDIENUNGSANLEITUNG 32-34 System scharf schalten System teilscharf schalten System unscharf schalten Panik-Funktion Sabotage-Schutz Batterie-Statusanzeige WARTUNG ALARM AUFZEICHNUNG PROBLEMBEWÄLTIGUNG ERWEITERUNG DER ALARMANLAGE 39-40 SPEZIFIKATION DER GERÄTE...
-
Seite 5: Set Inhalt

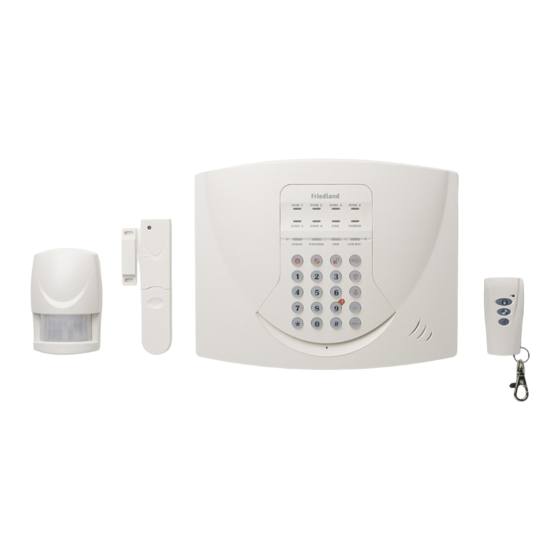

SET INHALT Dem Lieferumfang der Alarmanlage sind folgende Komponenten beigefügt: 1 x Funk-Zentrale 1 x Funk-Handsender 1 x PIR Funk-Bewegungsmelder 1 x Funk-Magnetkontakt Darüber hinaus: RJ11-RJ11 Telefon-Verbindung Netzadapter für die Steckdose Handbuch für Installation und Bedienung Batterien, Schrauben und Dübel 9V-Blockbatterie (für Bewegungsmelder) 3V CR2032 Lithium-Batterie... - Seite 6 ERWEITERUNG DER FUNK-ALARMANLAGE Mit dem folgenden Zubehör können Sie Ihre Anlage erweitern und somit ein höheres Maß an Sicherheit gewinnen. Art.-Bezeichnung Inhalt SU1F Zwei Funk-Magnetkontakte und ein Funk-Handsender SU2F Zwei Funk-Bewegungsmelder SU3F Zwei Funk-Handsender SU4F Zwei Funk-Magnetkontakte SU5F Funk-Bedienfeld SU7F Funk-Außen-Sirene (Solarbetrieben)
-
Seite 7: Einführung Und Überblick
EINFÜHRUNG UND ÜBERBLICK ANLAGE SCHARF SCHALTEN Die Anlage kann komplett (Full ARM), d.h.für alle Zonen scharf aber auch nur teilscharf (Part-Arm) geschaltet werden. Beispiel: Die Anlage könnte so konfiguriert werden, dass während der Nacht die Anlage teilscharf geschaltet wird, um so zu gewährleisten, dass nur das Erdgeschoß... -
Seite 8: Sabotageschutz
SABOTAGE-SCHUTZ Alle Geräte (ausser des Funk-Handsenders) haben einen Sabotage-Schutz, um zu vermeiden, dass nicht authorisierte Personen unerlaubterweise Zugriff zu den Geräten haben, um diese zu beeinflussen. Jeder Versuch, den Batteriedeckel von einem Gerät abzunehmen (ausser Funk-Handsender) oder die Funk-Zentrale von der Wand abzunehmen löst sofortigen Alarm aus (es sei denn das System befindet sich im Test- oder Programmier-Modus). -
Seite 9: Planung Und Erweiterung Der Funk-Alarmanlage
PLANUNG UND ERWEITERUNG IHRER ALARMANLAGE Das folgende Beispiel zeigt ein typisches Gebäude mit der empfohlenen Positionierung von Funk-Zentrale, Funk- Bewegungsmelder und Funk-Magnetkontakt. Dies soll Ihnen, zusammen mit den Empfehlungen in der Bedienungsanleitung, als Orientierung bei der Installation dienen. Bevor Sie die Alarmanlage installieren ist es wichtig, die Sicherheitshinweise zu lesen und die Installation sorgfältig zu planen. -
Seite 10: Funk-Handsender
FUNK-HANDSENDER Der Funk-Handsender dient dazu, die Anlage scharf/teilscharf und unscharf zu schalten. Der Funk-Handsender hat zusätzlich einen Panik-Knopf für direkte Bedrohung. Das Betätigen (Hochschieben) des Panik- Knopfs löst sofort vollen Alarm aus, egal ob die Anlage scharf oder unscharf geschaltet ist. Der Alarm kann durch Betätigen des Unscharf-Knopfes oder auch über die Zentrale gestoppt werden Beliebig viele Funk-Handsender können zur Anlagensteuerung benutzt werden, solange sie alle auf den gleichen Haus- Code eingestellt sind. -
Seite 11: Funk-Zentrale
FUNK-ZENTRALE Außenansicht der Funk-Zentrale POSITIONIERUNG DER FUNK-ZENTRALE Um die geeignete Position für die Zentrale zu finden, sollten die folgenden Punkte beachtet werden: Die Zentrale sollte ausserhalb der Sicht möglicher Einbrecher in einer sicheren Lage und für den Bediener einfach zugänglich positioniert werden. Die Zentrale sollte auf einem flachen Untergrund montiert warden, damit sichergestellt ist, dass der Sabotage-Schutz der Rückseite geschlossen ist, wenn die Zentrale montiert ist. -
Seite 12: Installation Der Funk-Zentrale
INSTALLATION DER FUNK-ZENTRALE Innenansicht der Funk-Zentrale Lösen Sie die zwei oberen Schrauben der Zentrale und öffnen Sie die Zentrale. Achten Sie dabei bitte darauf, dass Sie die Schrauben-Federn nicht verlieren. Die obere Abdeckung bleibt dabei mit dem Unterteil verbunden. Entnehmen Sie auf beiden Seiten die aufladbaren Batterien (graue Farbe) aus den Klemmen. Halten Sie nun die Zentrale an die gewünschte Position an der Wand und markieren Sie die vier Bohrlöcher. -
Seite 13: Einstellen Des Haus-Codes Der Funk-Zentrale
Schwarzes Kabel zum –ve Batterie-Anschluss WICHTIG: Seien Sie bitte beim Anschluss der Batterien sorgsam, da falsches Verbinden die Batterien oder die Zentrale beschädigen kann. Hinweis: Die Power LED könnte aufleuchten, um zu zeigen, dass das Gerät von den Back-Up-Batterien versorgt wird und das Haupt-Versorgungsnetz nicht versorgt. -
Seite 14: Passiv Infrarot (Pir) Funk-Bewegungsmelder
Die Zonen LED wird für wenige Sekunden aufleuchten, um die scharf geschalteten Zonen anzuzeigen. Sowie die Eingangs-/Ausgangsverzögerung abläuft, wird die Zentrale langsam piepen und die „Arm“- (Scharf-) LED wird leuchten. Gegen Ende der Verzögerungszeit wird sich der Piepton-Takt erhöhen. Wenn die Eingangs- /Ausgangsverrzögerungszeit abgelaufen ist, piept die Anlage nicht mehr und die „Arm“- (Scharf-) LED blinkt nicht mehr, sondern leuchtet dauerhaft. -
Seite 15: Positionieren Des Pir Funk-Bewegungsmelders
POSITIONIEREN DES PIR FUNK-BEWEGUNGSMELDERS Die empfohlenen Position für einen PIR Funk-Bewegungsmelder ist in der Ecke eines Raumes in einer Höhe zwischen 2 und 2,5m. In dieser Höhe erreicht der Melder eine maximale Reichweite von bis zu 12m mit einem Überwachungswinkel von 110°. -
Seite 16: Installation Und Konfigurierung Des Pir Funk-Bewegungsmelders
INSTALLATION UND KONFIGURIERUNG DES PIR FUNK-BEWEGUNGSMELDERS Stellen Sie sicher, dass sich das System im Test-Modus befindet. Drehen Sie die unten liegende Schraube des Bewegungsmelders heraus und nehmen Sie anschließend vorsichtig den Gehäusedeckel ab. Durchbohren Sie die vorgesehen Montage-Löcher, je nachdem ob Sie eine Eckmontage oder flache Wandmontage bevorzugen. - Seite 17 kann zwischen 1- oder 2-Impuls-Überwachung gewählt werden. Empfohlen wird die 1-Impuls-Überwachung. Bei extremen Umwelteinflüssen oder unzurechenbarer Fehlalarme könnte eine 2-Impuls-Überwachung notwendig sein. Um die die gewünschte Impuls-Zahl einzustellen, schieben Sie den DIP 5 Schalter auf dem SW3 wie folgt: 1-Impuls-Überwachung 2-Impuls-Überwachung Hinweis: Je höher die Impuls-Zahl, desto mehr Bewegung muss vorliegen, damit der PIR Funk-Bewegungsmelder einen Alarm auslöst.
- Seite 18 Versetzen Sie den Funk-Bewegungsmelder wieder in den normalen Betriebsstatus und die gewünschte Position. Hinweis: Wenn der Bewegungsmelder fertig installiert ist, die Batterieabdeckung wieder angebracht ist, wird das Gerät für ca. 45 Sekunden keine Bewegung anzeigen. (Diese Funktion dient dem Batteriesparen und maximiert die Batterielebensdauer).
-
Seite 19: Funk-Magnetkontakte
FUNK-MAGNETKONTAKT Der Funk-Magnetkontakt besteht aus zwei Teilen; einem Melder/Sender und einem Magneten. Diese sind speziell für den Einsatz an Türen und Fenstern entwickelt worden. Der Magnet sollte an den beweglichen/öffnenden Teil und der Melder/Sender an den feststehenden Teil (Tür-/Fensterrahmen) befestigt werden. Zur Befestigung können entweder die Klebestreifen oder Schrauben verwendet werden (beides ist beigefügt). - Seite 20 Wollen Sie schrauben, so benutzen Sie die Schrauben-Führung an der Oberseite des Melders und durchbohren die Schrauben-Markierung an der unteren Seite, unter der Batteriehalterung (von innen sichtbar). Achten Sie dabei bitte darauf, dass Sie die Schrauben nicht überdrehen, da sonst das Gehäuse beschädigt werden könnte. Montieren Sie den Magneten an den beweglichen Teil von Fenster/Türe und zwar gegenüber des Melders (auf Höhe der Markierung von Pfeil und Strich) mit Schrauben oder Klebestreifen.
- Seite 21 Beispiel: Soll der Melder in Zone 2 operieren, so müssen die DIP-Schalter 9,10,11 wie folgt eingestellt werden: Schieben Sie die beiden mitgelieferten Knopfzellen-Batterien in die Batterie-Halterung, und zwar so, dass die postiven Siten (+) nach oben zeigen, wenn der Melder installiert ist. Schieben Sie die Batterie-Halterung wieder sorgfältig in den Melder, und zwar so, dass sich die Feder-Verbindungen auf beiden Seiten des Schaltbretts aufeinanderschieben.
-
Seite 22: Externe Anschlüsse
EXTERNE ANSCHLÜSSE Die Funk-Zentrale ermöglicht durch einen Anschlussklemmen-Block auch den Anschluss einer verdrahteten externen Sirene oder eines externen Telefonwählgerätes. Der Anschlussklemmen-Block befindet sich hinter dem Frontgehäuse im Inneren der Funk-Zentrale. Um auf den Anschlussklemmen-Block zuzugreifen, drücken Sie Benutzer-Zugangs-Code Dies versetzt das System in den Test-Modus und verhindert das Auslösen eines Alarms. Drehen Sie die beiden oberen Schrauben auf der Zentrale heraus und öffnen die Front-Abdeckung. -
Seite 23: Systemtest
SYSTEM TEST Erstes Testen Wenn das System installiert ist, wird empfohlen, dass jedes Gerät abwechselnd gemäß den jeweiligen Testanweisungen getestet wird. INSTALLIERTES SYSTEM TESTEN Die Funk-Zentrale hat eine programmiete Test-Routine. Sie können das System jederzeit testen, empfohlen wird aber, das System in Intervallen von nicht länger als drei Monaten zu testen. Wenn sich das System im Standby-Modus befindet, mit der Power LED an: Drücken Sie Benutzer-Zugangs-Code... - Seite 24 ansonsten die Sirene im Falle eines Alarms nicht aktiviert wird. Drücken Sie , um die Sirene vom Service-Modus in den Normalbetrieb-Modus (und umgekehrt) zu versetzen. Die LED 5 wird leuchten, um zu zeigen, dass das richtige Signal übertragen wurde. Service Modus: Die Sirene wird zwei kurze Pieptöne/LED-Blinken abgeben, anschließend wird nach ca. 6 Sekunden ein einzelner langer Piepton/LED-Blinken ertönen, sofort gefolgt von zwei kurzen Pieptönen/LED-Blinken, um zu signalisieren, dass sie sich im Service-Modus befindet.
-
Seite 25: Werkseitige Einstellungen
WERKSEITIGE EINSTELLUNGEN User Access Code (Benutzer-Zugangs-Code): 1 2 3 4 Alarm Duration (Alarm-Dauer): 3 minutes Hardwired Siren (Verdrahtete Siren): Equal to Alarm Duration Zone Operating Mode (Zonen-Betriebs-Modus): Intruder (all zones) Part-Arm (Teilscharf): Zone 1: Disabled (Ausgeschaltet) Zone 1-4: Enabled (Eingeschaltet) Zone 2-6: Active (Aktiv) Zone 5-6:... -
Seite 26: Programmierung
PROGRAMMIERUNG Das System sollte sich im Standby-Modus befinden, die Power LED auf ON/AN. Drücken Sie Benutzer-Zugangs-Code Die “Arm”- (Scharf-) und “Part-Arm”- (Teilscharf-) LEDs leuchten auf und alle Zonen, Fire und Tamper LEDs blinken. Das System befindet sich nun im Programmier-Modus. Hinweis: Nachdem Sie die gewünschte Programmierung aller Funktionen abgeschlossen haben, drücken Sie , um den Programmier-Modus zu verlassen und wieder zum Standby-Modus zurückzukehren. -
Seite 27: Eingangs-/Ausgangsverzögerung
der Taste schaltet sich die Zone in den entgegengesetzten Modus. Drücken Sie , um die neue Einstellung zu speichern und zum Programmier-Modus zurückzukehren. Drücken Sie , um ohne Speichern zum Programmier-Modus zurückzukehren. EINGANGS- / AUSGANGS-VERZÖGERUNG Werkseitige Einstellung: 30 Sekunden Drücken Sie Die Zonen-LED wird gemäß... -
Seite 28: Zone Lockout (Aussperrzone)
Drücken Sie , um ohne Speichern zum Programmier-Modus zurückzukehren. ZONE LOCKOUT (AUSSPERRZONE) Diese Funktion, falls aktiviert, schließt eine einzelne Zone vom Alarmauslösen aus, und zwar mehr als dreimal bevor das System unscharf geschaltet ist. Falls diese Funktion ausgeschaltet ist, gibt es keine begrenzte Anzahl von ausgelösten Alarms. -
Seite 29: Zonen-Betriebsmodus
5 Minuten Gleicht der Alarmdauer. Drücken Sie die Taste gemäß der gewünschten Aktionszeit der verdrahteten Sirene und die dazugehörige LED wird aufleuchten, sobald die Einstellung geändert wurde. Drücken Sie , um die neue Einstellung zu speichern und zum Programmier-Modus zurückzukehren. Drücken Sie , um ohne Speichern zum Programmier-Modus zurückzukehren. -
Seite 30: Alarm-Nachrichtenzeit
Drücken Sie , um die Telefonnummer 1 zu programmieren Drücken Sie , um die Telefonnummer 2 zu programmieren. Drücken Sie , um die Telefonnummer 3 zu programmieren. Drücken Sie , um die Telefonnummer 4 zu programmieren. Geben Sie die neue Telefonnummer ein (max. 32 Ziffern). Achtung: Die Anlage kann nur an eine analoge Telefonleitung angeschlossen werden. - Seite 31 Zentrale zweimal piepen und zum Programmiermodus zurückkehren. Alternativ können Sie drücken, um die Wiedergabe vor dem Ende zu stoppen und zum Programmiermodus zurückzukehren. CALL ROUTING (RUF-REIHENFOLGE) Hiermit kontrollieren Sie, welche Telefonnummern in die Ruf-Reihenfolge freigeschaltet werden und gewählt werden, wenn das Telefonwählgerät aktiviert wird. Werkseitige Einstellung: All numbers inactive (Alle Nummern inaktiv) Drücken Sie Zonen LEDs 1-4 werden leuchten, um den aktiven Status der Telefonnummern 1-4 in der Ruf-Reihenfolge anzuzeigen.
- Seite 32 Drücken Sie , um ohne Speichern zum Programmiermodus zurückzukehren.
-
Seite 33: Grundsätzliches
(siehe Bedingungen der Zonen-Aussperr-Funktion). Hinweis: Sollten Sie die Solar-Funk-Aussensirene von Friedland installiert und eingeschaltet haben, so ertönt ein Alarm gemäß der programmierten Alarmzeit, maximal jedoch für 3 Minuten und hört dann automatisch auf (je nachdem was zuerst erreicht wird, die eingestellte Alarmdauer <... - Seite 34 der programmierten Klingelanzahl) oder bis ein Empfänger die Nachricht bestätigt hat. ARMING THE SYSTEM (SYSTEM SCHARF SCHALTEN) ARM (SCHARF) Die Anlage kann entweder mit Hilfe des Funk-Handsenders oder an der Funk-Zentrale wie folgt scharf geschaltet werden: Remote Control (Funk-Handsender): Drücken Sie Die Funk-Zentrale wird ein Empfangssignal in Form eines Pieptons abgeben.
-
Seite 35: Batterieüberwachung
Funk-Zentrale. Funk-Handsender: Schieben Sie den PA-Schalter nach oben. Funk-Zentrale: Drücken Sie die Taste, die mit gekennzeichnet ist und halten den Taster für ca. 3 Sekunden gedrückt. Der Alarm wird solange ertönen bis die eingestellte Alarmdauer verstrichen ist oder das System wieder unscharf geschaltet wird. -
Seite 36: Wartung
WARTUNG Ihre Anlage verlangt nur geringen Wartungsaufwand. Ein paar wenige Dinge sollten Sie jedoch beachten, damit Ihre Anlage zuverlässig funktioniert. CONTROL PANEL (FUNK-ZENTRALE) Die aufladbaren Batterien haben eine erwartete Lebenszeit von ca. 4 Jahren und benötigen während dieser Zeit keine Wartung, ausser dass sie aufgeladen werden. -
Seite 37: Alarm Aufzeichnung
ALARM AUFZEICHNUNG Füllen Sie folgenden Kästchen während der Installation aus, um für zukünftige Anwendungen bei der eventuellen Erweiterung Ihrer Anlage einen Überblick zu haben und als Hilfestellung bei eventueller Problembewältigung. Zone Settings Zone Operating Part-Arm Zone Detector Typ Mode (Zonen- (Teilscharf) (Scharf) Betriebsmodus) -
Seite 38: Probelmbewältigung
PROBELMBEWÄLTIGUNG Symptom / Empfehlung Zentrale funktioniert nicht – Power LED OFF (AUS) oder leuchtet. Zentrale Stromversorgung funktioniert nicht – prüfen Sie, ob andere Geräte funktionieren. Prüfen Sie, ob der Netzadapter in der Steckdose steckt und ob Spannung auf der Steckdose ist. Prüfen Sie, ob der Stecker für Gleichstrom (DC) des Netzadapters mit der Zentrale verbunden ist. - Seite 39 Impulszahl-Einstellung zu gering – stellen Sie eine Zwei-Puls-Überwachung ein. PIR Funk-Bewegungsmelder reagiert nicht auf eine Bewegung. Prüfen Sie, ob die Batterie-Verbindung in Ordnung ist. Impulszahl-Einstellung zu hoch – stellen Sie auf Ein-Impuls-Überwachung ein. Prüfen Sie, ob der Melder richtig eingestellt ist (siehe Einstellungen des PIR Funk-Bewegungsmelder) Stellen Sie sicher, dass die DIP-Schalter 1-4 des SW3 richtig eingestellt sind.
- Seite 40 Überprüfen Sie das Telefonkabel auf Brüche. Überprüfen Sie, ob das Telefonkabel angeschlossen ist. Löschen Sie die Telefonnummern und setzen Sie die Ruf-Reihenfolgen alle auf OFF. Danach entfernen Sie die Batterien und den Netzadapter und schließen diese dann wieder an. Programmieren Sie das Telefonwahlgerät neu. LINE-Anschluß...
-
Seite 41: Erweiterung Der Funk-Alarmanlage
ERWEITERUNG DER FUNK-ALARMANLAGE Sie können Ihr System erweitern, um zusätzliche Überwachung und Schutz zu gewährleisten, indem sie zusätzliche Funk-Magnetkontakte, Funk-Bewegungsmelder, Funk-Bedienfelder, Funk-Handsender und Funk-Aussensirene installieren. ZUBEHÖR... - Seite 43 Sollten Sie eine Anlage einschicken, stellen Sie sicher, dass alle Batterien abgeklemmt/unterbrochen sind und dass das Gerät adäquat verpackt ist, damit beim Transport keine Schäden entstehen können. Zur Sicherheit wird der Versand per Einschreibesendung empfohlen. NOVAR GmbH - Geschäftsbereich Friedland Am Hammer 10, 51647 Gummersbach, Deutschland...
-
Seite 44: Spezifikation Der Geräte
SPEZIFIKATION DER GERÄTE FUNK-ZENTRALE • Funk-Frequenz: 433MHz • Funk-Störungsüberwachung • 6 Funk-Zonen • Unabhängige Programmierung der Zutritts- und Ausgangsverzögerungszeit. • Aussparzonen • Schnelle Einstellung und Einstellung des Letzten Ausgangs • Durchgangszonen • Gong • Sabotage-Schutz auf Vorder- und Rückseite • Panik-Alarm-Funktion (PA) Funk-Handsender •... - Seite 45 • Lauftest-Funktion • Ein- oder Zwei-Pulszahl-Überwachung • Anti-Sabotage-Schutz • Eck- oder Flächenmontage • Batterielebensdauer > 1 Jahr • Geringer Batteriestatus wird angezeigt Funk-Magnetkontakt • Funk-Frequenz: 433MHz • Reichweite: 75m max. • Test Modus • Anti-Sabotage-Schutz • Vorrichtung für zusätzliche verdrahtete Magnetkontakte •...
