Elektrischer Anschluss
Der FLOWCONT UN wird über eine fertig konfektionierte Leitungsdose mit M12x1-Steckverbinder,
5-polig oder 8-polig angeschlossen. Leitungsdose spannungsfrei auf den Sensor aufstecken und
festschrauben. Leitung gemäß ihrer Funktion anschließen. Nach Anlegen der Versorgungsspannung
führt der Sensor einen Selbsttest durch – im eingebauten Zustand ist nach abgeschlossenem
Selbsttest (ca. 4 s) der Sensor betriebsbereit – das Display zeigt den aktuell gemessenen Messwert
an.

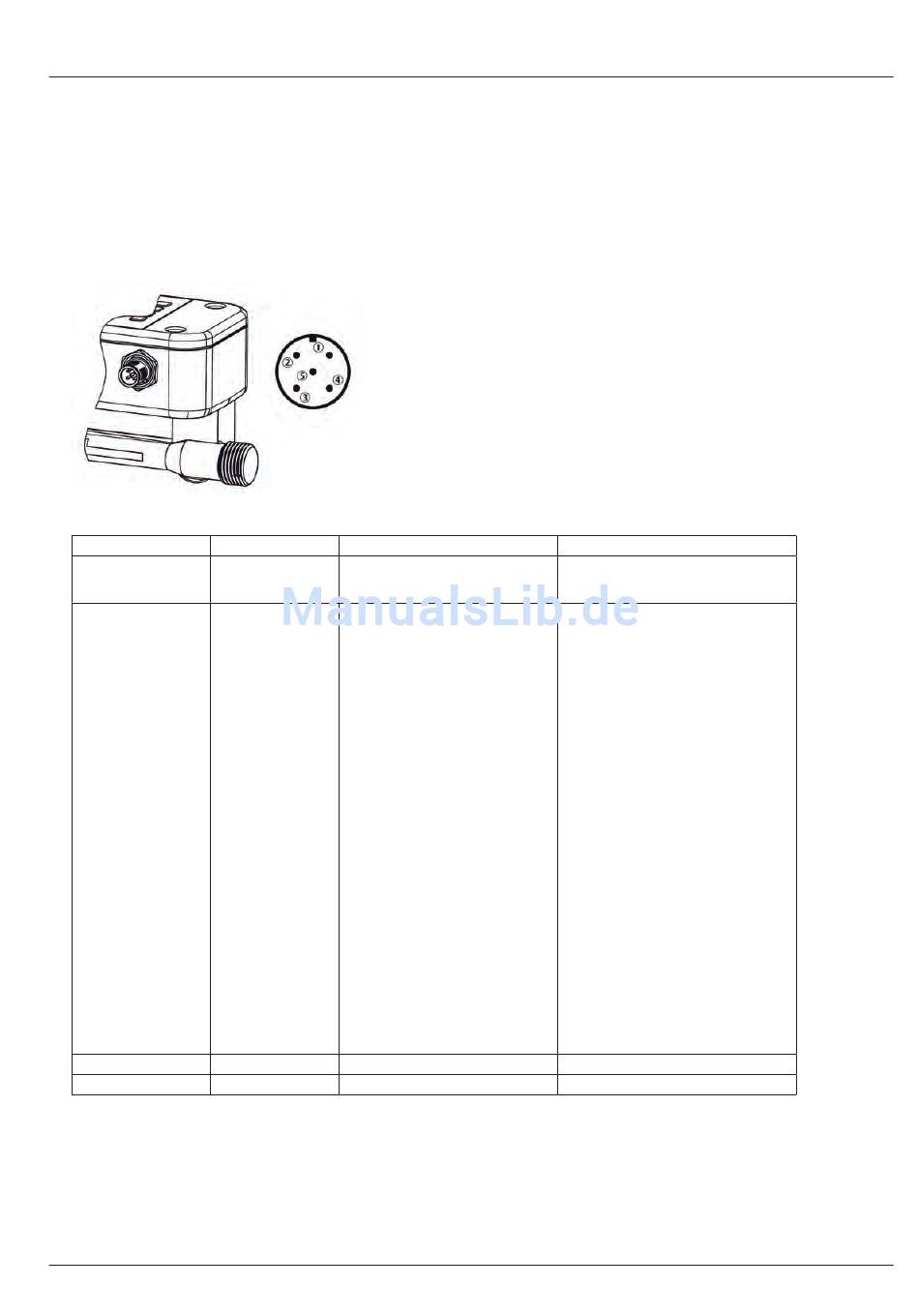

Anschlussbild 5-pol. Variante
Adernfarbe
Pin
Braun
1
Weiß
2
Blau
3
Schwarz
4
8
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Funktion
L+
Digitaler Ausgang Q1
Funktionen:
1. Impuls
2. Leerrohrmeldung
3. Dosierausgang
4. Grenzwertüberwachung
5. Negativ Fluss
GND
Kommunikation
Beschreibung
Versorgungsspannung
18 V DC ... 30 V DC
Digitaler Ausgang Q1
Frei einstellbar im Bereich
von 0,1 bis 3000 ml/
Impuls in Schritten von 0,1
ml/Impuls, NPN- oder
PNP-Transistor,
max. Last 18 ... 30 V / 100
mA.
Programmierbare Ausgabe
von 0 V oder 24 V bei leerem
Messrohr.
Programmierbare Ausgabe
von 0V oder 24V bei
Erreichen der Dosiermenge.
Programmierbare Ausgabe
von 0 V oder 24 V bei
Über-/Unterschreitung einer
einstellbaren Grenze.
Programmierbare Ausgabe
von 0 V oder 24 V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Kommunikationsschnittstelle
