Bedienungsanleitung Filtersteuerung PC-30
Seite: 5

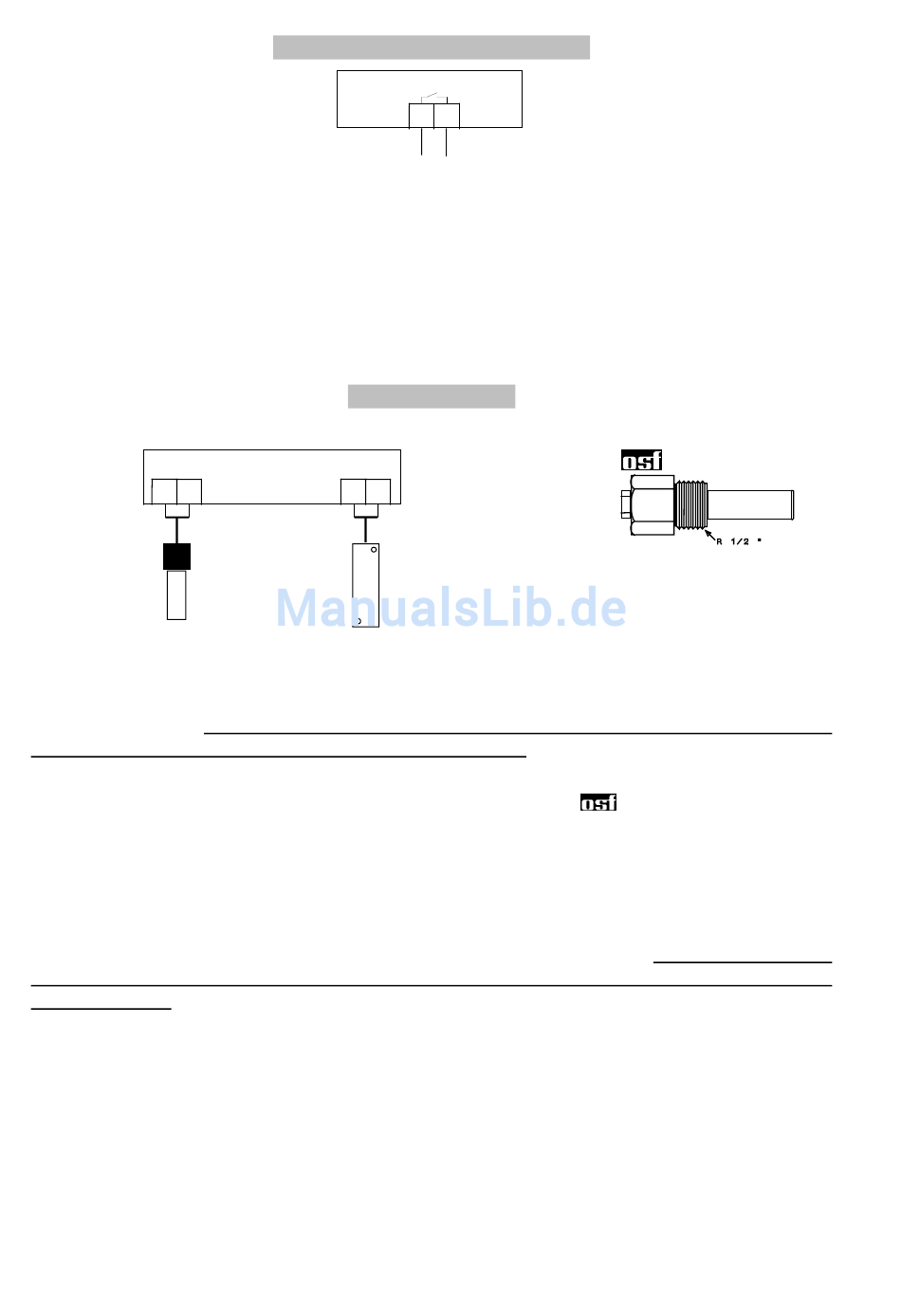

Weitere Anschlussmöglichkeiten
Filtersteuerung PC-30
20 21
Dosiertechnik
(potentialfrei)
max. 230V / 4A
Zwischen den Klemmen 20 und 21 liegt im Steuergerät ein potentialfreier Relaiskontakt.
Dieser kann beispielsweise zur Ansteuerung der Dosiertechnik verwendet werden (der
Kontakt ist während des Filterbetriebes geschlossen).
Dieser Kontakt kann mit max. 230V/4A belastet werden.
Temperaturfühler
-Tauchhülse
Filtersteuerung PC-30
30 31
32 33
Temperaturfühler
Solar-
Schwimmbad
Fühler
An die Klemmen 30 und 31 wird der Schwimmbad-Temperaturfühler angeschlossen. Der
Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese
kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 20m
verlängert werden. Eine Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu
vermeiden, um mögliche Störeinflüsse auszuschließen.
Da eine exakte Temperaturregelung nur bei gutem Wärmeübergang zwischen
Temperaturfühler und Schwimmbadwasser erfolgt, ist eine
-Tauchhülse R ½" (Art.
Nr. 3200200003) in das Rohrleitungssystem einzubauen. Die Polarität der Fühler ist
beliebig.
An die Klemmen 32 und 33 kann zusätzlich ein Solar-Temperaturfühler (Art. Nr.
3100000030) angeschlossen werden. Der Temperaturfühler wird serienmäßig mit einer
Leitungslänge von 20m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung
(Querschnitt min. 0,5mm²) bis zu maximal 50m verlängert werden. Eine Verlegung der
Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um mögliche Störeinflüsse
auszuschließen. Der Solar-Temperaturfühler ist am Ausgang des Sonnenkollektors
anzubringen und muss einen guten Wärmekontakt zum zurückfließenden Wasser haben.
Die Temperatur am Einbauort des Temperaturfühlers darf 80°C nicht überschreiten.
