Einleitung

Mit der Regelanlage TC 304 haben Sie sich für eine hochwertige Regelanlage
entschieden . Diese Reglerserie ist durch die Verwendung neuester Technologien
führend in dieser Klasse .
Nach Durchlesen der vorliegenden Anleitung sind Sie mit allen wichtigen Funk tionen
der TC 304 vertraut . Beachten Sie ferner die Sicherheitshinweise des Ofenherstellers .
Achten Sie darauf, daß die Steuerung in ausreichendem Abstand vom Ofen montiert
und außerdem keiner direkten Hitze vom Ofen durch Abluft oder Strahlung ausgesetzt
wird .

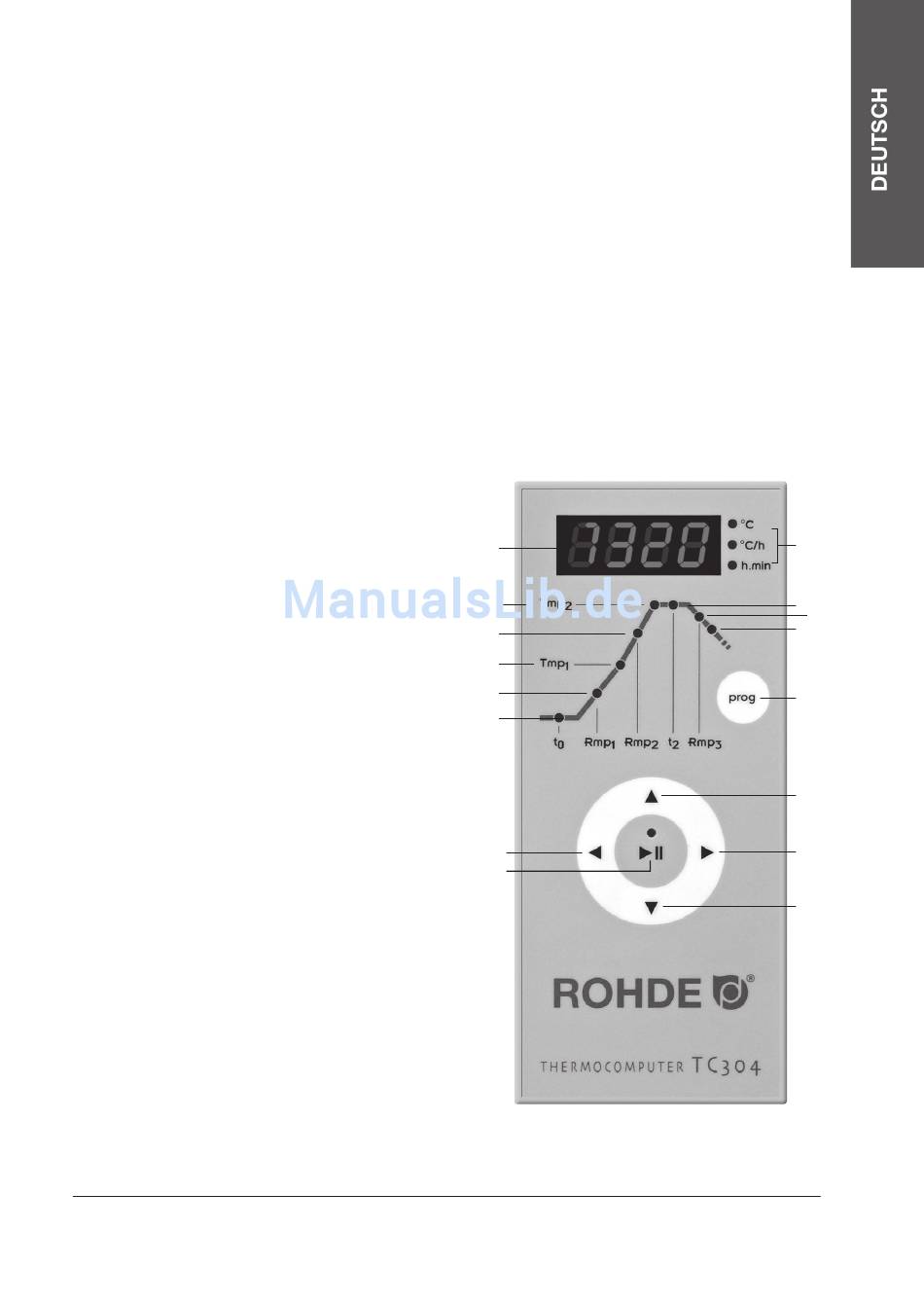

Die Bedienelemente

1 IST-Wertanzeige
2 Anzeige der Einheiten/ Werte
3 Abfrage / Eingabe der Vorlaufzeit
4 Abfrage / Eingabe der 1 . Aufheizgeschwindigkeit
5 Abfrage / Eingabe des Umschaltzeitpunktes
6 Abfrage / Eingabe der 2 . Aufheizgeschwindigkeit
7 Abfrage / Eingabe der Endtemperatur
8 Abfrage / Eingabe der Haltezeit in der Endtemp .
9 Abfrage / Eingabe der Abkühlgeschwindigkeit
10 Anzeige für Programm-Ende
11 Taste zur Auswahl der Programme 1– 5
12 Taste zum Zurückspringen
13 Taste für Programm „Start / Stop"
14 Aktuellen Wert verändern +
15 Taste zum Vorspringen
16 Aktuellen Wert verändern -
