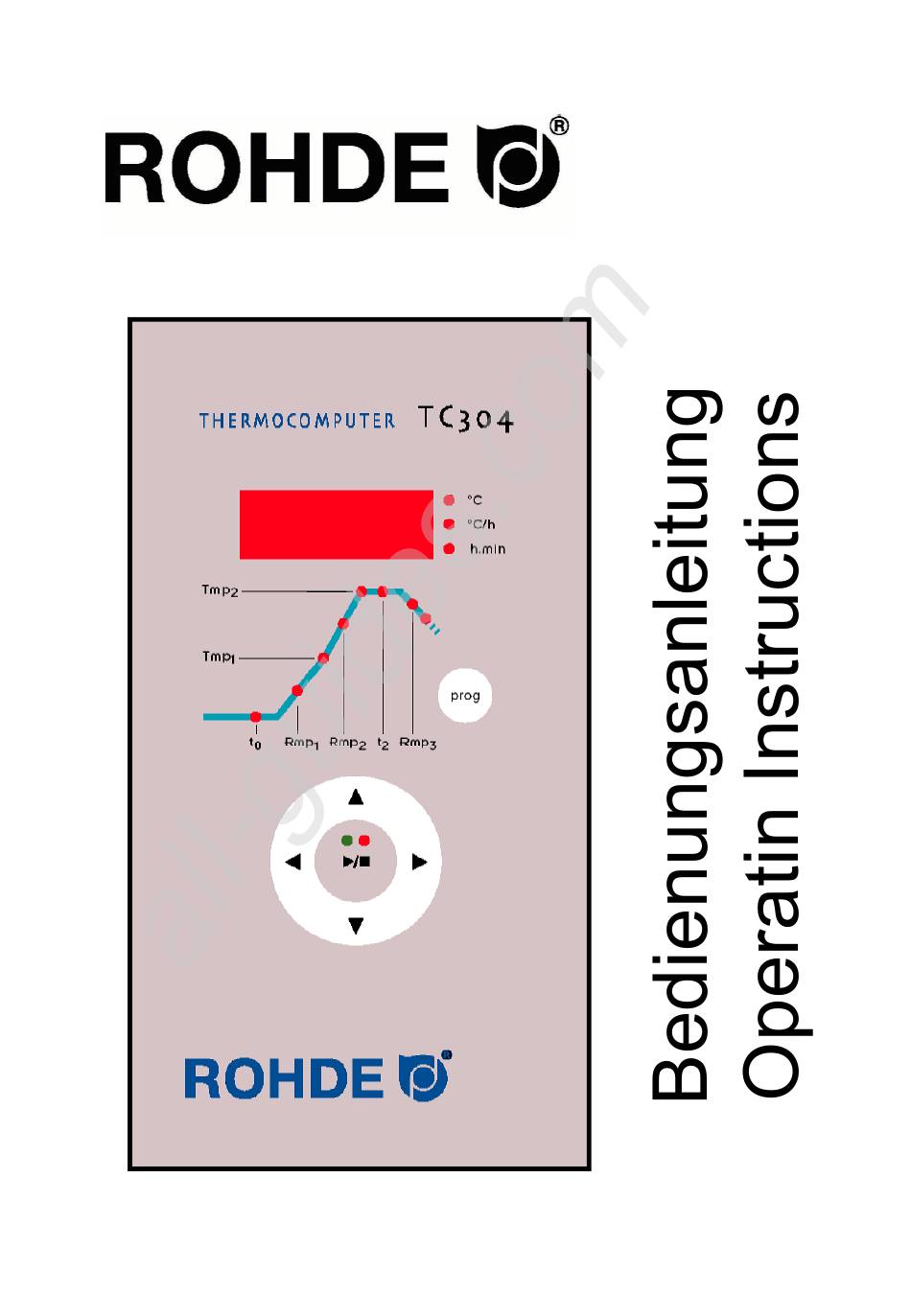

- Seite 1 All manuals and user guides at all-guides.com TC 304...
- Seite 2 Appendix A:Error and Event messages of TC 304..…..…. Appendix B Electrical connection.....……….….... General The control unit TC 304 is the leader of its class, due to the high-end technology used in this outstanding controller series. Information Read these instructions to familiarise yourself with all features of the TC 304.
- Seite 3 All manuals and user guides at all-guides.com Die Bedienelemente IST-Wertanzeige Anzeige der Einheiten/ Werte Abfrage / Eingabe der Vorlaufzeit 1 3 2 0 Abfrage/ Eingabe der 1. Aufheizgeschwindigkeit Abfrage/ Eingabe des Umschaltzeitpunktes Abfrage/ Eingabe der 2. Aufheizgeschwindigkeit Abfrage / Eingabe der Endtemperatur Abfrage / Eingabe der Haltezeit in der Endtemperatur Abfrage / Eingabe der Abkühlgeschwindigkeit...
- Seite 4 Zu ändernde Brennkurvenwerte mit Pfeil oder aufrufen. Verändern Sie die aufgerufenen Werte mit der Pfeil oder Taste. Die Werte werden automatisch gespeichert. Starten oder Stoppen des ausgewählten Programms. Programme Die TC 304 speichert alle veränderbaren Werte der Brennkurve speichern automatisch ab. Version: 02/2007...
- Seite 5 Im folgenden Beispiel rufen wir die Brenn- kurve Programm Nr. 04 auf und starten den Brand. Nach dem Einschalten der TC 304 zeigt das rote Display die Momentantemperatur an. Drücken Sie die Prog Taste so oft, bis im roten Display Programm Nr. 04. aufleuchtet.
- Seite 6 Die Brennkurve / Programm eingeben Die Mikroprozessor-Regelung TC 304 erlaubt eine hochpräzise und reproduzierbare Steuerung Ihres Brennofens. Die Brennkurve der TC 304 ist in nachfolgender Grafik dargestellt. Sie setzt sich aus verschiedenen Segmenten zusammen: Wählen Sie zuerst einen Programmplatz, auf welches das neue Programm gespeichert werden soll.
- Seite 7 Taste, um in das Eingabefeld „rmp3“ (Abkühlzeit oder Programmende) zu gelangen. Hier können Sie mit den Tasten oder einen Wert zwischen 1 und 999°C/h, bzw. SKIP (ungeregeltes Abkühlen) eingeben. Programme Die TC 304 speichert alle veränderbaren Werte der Brennkurve automatisch ab. speichern Version: 02/2007...
- Seite 8 All manuals and user guides at all-guides.com Anhang A Fehler- und Ereignismeldungen der TC 304 Fehler- und Ereignisspeicher Besondere Ereignisse (Netzausfall, Fühlerbruch, Ofenproblem etc.) werden vom Regler erkannt und entsprechend abgehandelt. Die Ereigniscodes sind unterteilt in: E-CODE A = Betriebs- bzw. Regelprobleme...
- Seite 9 All manuals and user guides at all-guides.com Ereignis A4 Temperaturanstieg trotz Volllast-Heizen zu gering Diese Fehlermeldung weist eindeutig auf ein Problem am Ofen hin. Mögliche Ursachen: • Netzsicherung/-phase defekt, Heizspirale defekt • Heizspiralen überaltert (bei hohen Temperaturen) • Thermoelement bzw. Zuleitung kurzgeschlossen •...
- Seite 10 All manuals and user guides at all-guides.com Ereignis B3 Brennvorgang nach Netzausfall unterbrochen Nach der Wiederkehr der Netzspannung wurde der Brand abgebrochen, da z. B. die Ofentemperatur in der Zwischenzeit zu weit gefallen war. Eine evtl. angezeigte Kommastelle (z. B. B3.4 = Temperatur zu weit gefallen) gibt weitere Auskunft über die Ursache. Wenn diese Meldung sofort nach dem Einschalten des Reglers erscheint, brauchen Sie diese nicht zu beachten.
- Seite 11 Schäden an Ofen oder Brenngut nicht ausgeschlossen werden! Der Hersteller des Brennofens und der Regelanlage übernimmt dafür keine Haftung! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung TC 304 V1.1 (C) 2007 HELMUT ROHDE GMBH DEUTSCHLAND Version: 02/2007...
