Anschlussfeld
Die Standardversion bietet einen Computer- und zwei Video-Anschlüsse:
• 1 M1-D/A (HD, DVI und Computer)
• 1 S-Video
• 1 Composite RCA
Ebenfalls enthalten ist 1 serieller RS-232-Anschluss für serielle Steuerung.
Die CLI-Spezifikationen (Command Line Interface) und -Befehle sind auf
unserer Website aufgeführt.
Die Enhanced-Version hat einen zusätzlichen VESA-Computer-Eingang
(HD, HD Komponent und Computer) und einen RJ-45-Anschluss für
vernetzte Steuerung.

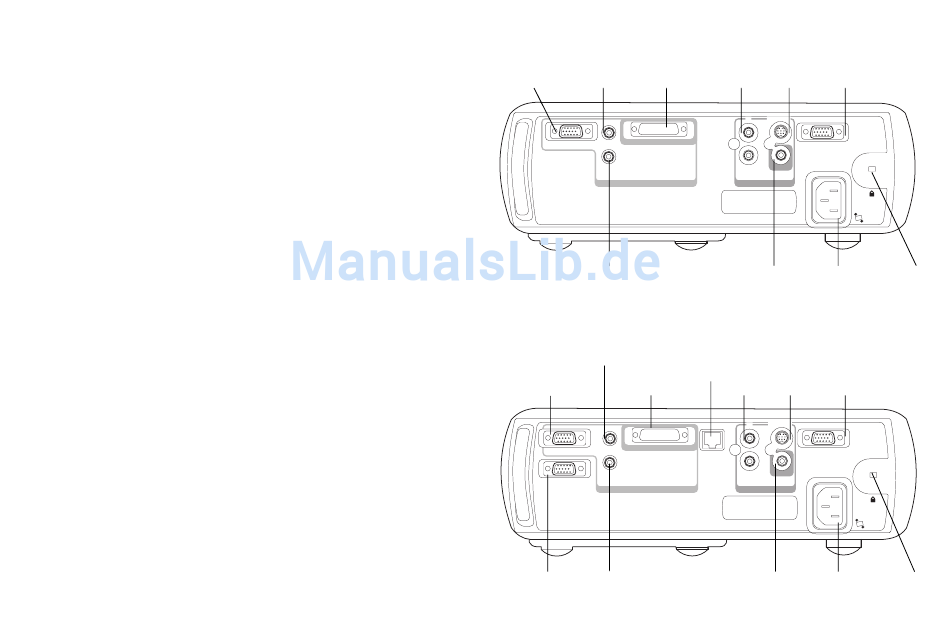

Anschlussfeld der Standardversion
externe
Lautsprecher
Monitor (Audioausgang)
computer 1
monitor out audio out
audio in
computer in
Computer
Audio
Anschlussfeld der Enhanced-Version
externer Lautsprecher
(Audioausgang)
M1-D/A
VESA-Computer Computer
computer 1
computer 2 audio out
audio in
monitor out
computer in
Monitor Computer
Audio
