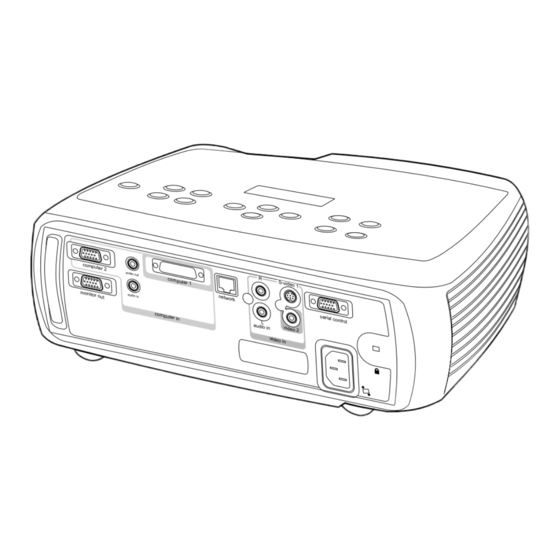

A+K AstroBeam X240 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Warenzeichen
Apple, Macintosh und PowerBook sind Warenzeichen oder eingetragene Warenzeichen von Apple Computer, Inc. IBM ist ein Warenzeichen oder eingetragenes Warenzeichen
von International Business Machines, Inc. Microsoft, PowerPoint und Windows sind Warenzeichen oder eingetragene Warenzeichen von Microsoft Corporation. Adobe und
Acrobat sind Warenzeichen oder eingetragene Warenzeichen von Adobe Systems Incorporated.
FCC-Warnung
Diese Ausrüstung wurde getestet und in Übereinstimmung mit den Grenzwerten für ein digitales Gerät der Klasse A gemäß Teil 15 der FCC-Richtlinien befunden. Diese
Grenzwerte bieten angebrachten Schutz vor schädlichen Störungen, wenn die Ausrüstung in im kommerziellen Umfeld betrieben wird. Diese Ausrüstung erzeugt und
verwendet Radiofrequenzenergie und strahlt diese möglicherweise ab. Wenn sie nicht in Übereinstimmung mit der Anleitung installiert wird, verursacht sie möglicherweise
Störungen der Funk- und Radiokommunikation. Der Einsatz der Ausrüstung in Wohnumgebungen verursacht möglicherweise Störungen. In diesem Fall ist der Benutzer
verpflichtet, die Störungen zu beheben, und ist selbst für die damit verbundenen Kosten verantwortlich.
EN 55022 Warnung
Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann das Produkt Funkstörung verursachen, sodass der Benutzer unter Umständen angemessene Maßnahmen
ergreifen muss. Zu den typischen Nutzungsumgebungen gehören Konferenzräume, Sitzungszimmer und Auditorien.
Kanada
Dieses digitale Gerät der Klasse A stimmt mit der kanadischen ICES-003 überein.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Zulassungen
UL, CUL, TÜV, GOST
Unter Umständen gelten weitere länderspezifische Zulassungsvorschriften, siehe Produktzertifizierungsetikett.
Dieser Benutzeranleitung trifft auf Modelle zu GEN200 und GEN201.
Warnung
Dieses Produkt enthält eine Lampe, die eine sehr geringe Menge Quecksilber enthält. Das Produkt gemäß den geltenden Vorschriften und Verordnungen entsorgen. Weitere
Informationen finden Sie unter www.eiae.org.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für A+K AstroBeam X240

Inhaltszusammenfassung für A+K AstroBeam X240

  • Seite 1 Warenzeichen Apple, Macintosh und PowerBook sind Warenzeichen oder eingetragene Warenzeichen von Apple Computer, Inc. IBM ist ein Warenzeichen oder eingetragenes Warenzeichen von International Business Machines, Inc. Microsoft, PowerPoint und Windows sind Warenzeichen oder eingetragene Warenzeichen von Microsoft Corporation. Adobe und Acrobat sind Warenzeichen oder eingetragene Warenzeichen von Adobe Systems Incorporated.

  • Seite 2: Inhaltsverzeichnis

    Falls Sie mit der Einrichtung von Projektionssystemen vertraut sind, Inhaltsverzeichnis verwenden Sie beiliegende Schnell-Einrichtungskarte. Vollständige Einzelheiten zum Anschluss und Betrieb des Projektors finden Sie in dieser Einführung Benutzeranleitung. Anschließen eines Computers Erforderliche Computerverbindungen Anzeigen eines Computerbildes Erstbenutzung des Projektors unter Windows 98 Bildeinstellung Anschließen eines Videogerätes Anzeigen eines Videobildes...
  • Seite 3 Wichtige Betriebsinformationen bezüglich Sicherheit • Stellen Sie den Projektor in einer horizontalen Position, nicht mehr als Platzieren Sie keine Objekte oder Personen seitlich im Bereich bis 60 cm des Projektors. 15 Grad von der Achse abweichend, auf. Für Anwendungen mit Deckenbefestigung sollte dieser Bereich 150 cm betragen. •...

  • Seite 4: Einführung

    Einführung Projektorkomponenten und -funktionen Tastenfeld Der neue digitale Projektor umfasst Computer- und Videoeingänge und verfügt über XGA 1024x768-Auflösung. Der Projektor kann einfach angeschlossen, eingesetzt und unterhalten werden. Eine interaktive Lautsprecher Anzeige oben am Projektor liefert kontinuierlich Feedback über den Status des Projektors.
  • Seite 5 Anschlussfeld Anschlussfeld der Standardversion Die Standardversion bietet einen Computer- und zwei Video-Anschlüsse: externe • 1 M1-D/A (HD, DVI und Computer) Lautsprecher M1-D/A Monitor (Audioausgang) Computer Audio S-Video RS232, serielle Steuerung • 1 S-Video • 1 Composite RCA S-video 1 computer 1 monitor out audio out Ebenfalls enthalten ist 1 serieller RS-232-Anschluss für serielle Steuerung.

  • Seite 6: Anschließen Eines Computers

    Anschließen eines Computers Computerkabel anschließen Erforderliche Computerverbindungen S-video 1 computer 1 computer 2 audio out serial control network video 2 audio in audio in monitor out computer in video in Schließen Sie das schwarze Ende des Computerkabels an den Anschluss Computer 1 des Projektors an.
  • Seite 7 Falls Sie es vorziehen, den Computer über ein optionales VESA-Kabel mit dem Enhanced-Version-Projektor zu verbinden, schließen Sie ein Ende des VESA-Kabel anschließen Kabels an den VESA-Anschluss des Computers und das andere Ende an S-video 1 computer 1 computer 2 audio out serial control den blauen Anschluss Computer 2 des Projektors an.

  • Seite 8: Anzeigen Eines Computerbildes

    Anzeigen eines Computerbildes Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Drücken Sie die Netztaste oben am Projektor oder auf der Fernbedienung. Netztaste drücken Die LED-Anzeige blinkt grün und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet und die LED leuchtet grün auf.

  • Seite 9: Erstbenutzung Des Projektors Unter Windows 98

    Erstbenutzung des Projektors unter Windows 98 Wenn Sie einen Computer unter Windows 98 zum ersten Mal an den Projektor anschließen, erkennt der Computer den Projektor als „neue Hardware“, und der Hardware-Assistent wird gestartet. Beachten Sie die folgenden Anweisungen zur Verwendung des Assistenten, um den richtigen Treiber (als Teil des Windows-Betriebssystems bereits installiert) zu laden.
  • Seite 10 Überspringen Sie diese Seite, falls Sie den USB-Teil des M1-Computerkabels nicht angeschlossen haben. Für Windows 98: • Falls Sie das USB-Kabel angeschlossen haben, erscheint der Hardware- Assistent erneut. Um die USB-Funktionalität nutzen zu können, müssen Treiber installiert werden. • Der Assistent wird zweimal gestartet. Beim ersten Mal findet er ein USB-Schnittstellengerät (für die Tastatur).

  • Seite 11: Bildeinstellung

    Bildeinstellung Entsperrungstaste Höhe einstellen Stellen Sie die Höhe des Projektors ggf. ein, indem Sie auf die Entsperrungstaste drücken, um den Hebefuß auszufahren. Drehen Drehen Sie ggf. den Ausrichtungsfuß (in der Ecke unten rechts). Hebe- Ausrichtungs- Fuß Fuß Stellen Sie den Projektor in der gewünschten Entfernung in einem Winkel Entfernung einstellen von 90 Grad zur Leinwand auf.

  • Seite 12: Anschließen Eines Videogerätes

    Anschließen eines Videogerätes A/V-Kabel anschließen S-video 1 Standard-Videoverbindungen computer 1 computer 2 audio out serial control network audio in video 2 audio in monitor out Schließen Sie den gelben Stecker des Audio-/Videokabels (A/V) an den computer in video in Videoausgang des Videogerätes an. Stecken Sie den anderen gelben Stecker in den gelben Anschluss Video 2 des Projektors.

  • Seite 13: Anzeigen Eines Videobildes

    Anzeigen eines Videobildes Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Drücken Sie die Power (Netztaste) oben am Projektor oder auf der Netztaste drücken Fernbedienung. Die LED-Anzeige blinkt grün und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet und die LED leuchtet grün auf.
  • Seite 14 Stellen Sie die Zoom- oder Fokusringe ein, indem Sie daran drehen, sodass Zoom und Fokus einstellen die gewünschte Größe und Fokussierung erzielt wird. Zoom Fokus Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem Keystone einstellen Tastenfeld zum Anpassen der vertikalen Keystone-Einstellung. Drücken Sie auf die obere Keystone-Taste, um den oberen Teil des Bilds zu reduzieren, bzw.

  • Seite 15: Abschalten Des Projektors

    Abschalten des Projektors Fehlerbehebung für die Einrichtung Der Projektor löscht automatisch den Bildschirm, wenn für mehr als 30 Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten Minuten keine aktive Quelle festgestellt wird. Der leere Bildschirm Abschnitt weiter (Seite 24). Andernfalls müssen Sie die Einrichtung verlängert die Lebensdauer des Projektors.
  • Seite 16 Fehlerbehebung der Quelle Problem Lösung Ergebnis Stecken Sie das Netzkabel ein, drücken Sie die Kein Startbildschirm. Richtiges Bild. Netztaste. Entfernen Sie die Linsenabdeckung. Drücken Sie die Computertaste. Nur der Startbildschirm erscheint. Projiziertes Computerbild. Externen Anschluss des Laptops aktivieren, oder Neustart Laptop.
  • Seite 17 Stellen Sie die Bildwiederholungsrate unter Kein Computerbild, nur der Text „Signal Projiziertes Computerbild. außerhalb der Reichweite“. „Systemsteuerung > Anzeige > Einstellungen > Erweitert > Adapter (genaue Position hängt vom Betriebssystem ab). Möglicherweise müssen Sie auf dem Computer eine andere Auflösung wählen (siehe das folgende Problem „Bild unscharf oder abgeschnitten“).
  • Seite 18 Bild ist scharf und nicht abgeschnitten. Bild unscharf oder abgeschnitten. Stellen Sie die Anzeigeauflösung des Computers auf die Auflösung des Projektors ein (Start > Einstellungen > Systemsteuerung > Anzeige > Registerkarte „Einstellungen“. Wählen Sie 1024x768). Auf einem Laptop den Laptop- Monitor oder einschalten oder Dual- Anzeige aktivieren.
  • Seite 19 Fehlerbehebung für Projektor Problem Lösung Ergebnis Bild ist nicht quadratisch. Stellen Sie Keystone auf dem Tastenfeld ein. Quadratisches Bild. Richtiges Bild. Bild ist nicht scharf. Stellen Sie die Fokussierungslinse oder Schärfe im Menü Bild > Erweitert ein. Ändern Sie die Aspektrate im Menü „Bild > Richtiges Bild.
  • Seite 20 Richtiges Bild. Das Bild steht auf dem Kopf. Deaktivieren Sie die Option „Deckenmontage“ im Menü „Einstellungen > System“. Das Bild ist spiegelverkehrt. Deaktivieren Sie die Option „Hinten“ im Menü Richtiges Bild. „Einstellungen > System“. Die projizierten Farben stimmen nicht mit der Stellen Sie Farbe, Farbton, Farbtemperatur, Richtiges Bild.
  • Seite 21 Die Lampe leuchtet nicht auf, die LED-Anzeige Vergewissern Sie sich, dass die Luftöffnungen Ziehen Sie den Netzstecker ab, warten Sie blinkt rot (Seite 15). nicht blockiert sind. Lassen Sie den Projektor eine Minute, stecken Sie den Projektor eine Minute lang auskühlen. wieder ein und schalten Sie ihn ein: Die Lampe leuchtet auf.
  • Seite 22 Das Bild ist nicht auf der Leinwand zentriert. Verschieben Sie den Projektor; stellen Sie Zoom Richtiges Bild. und Höhe ein. Zoom Stellen Sie die horizontale oder vertikale Position im Menü „Bild > Erweitert“ ein.

  • Seite 23: Verwenden Des Tastenfeldes

    Verwenden des Tastenfeldes Die meisten Tasten werden in anderen Abschnitten detailliert beschrieben. Es folgt eine kurze Funktionsübersicht: Netztaste — Schaltet den Projektor ein (Seite 8) und aus (Seite 13). Menu — Öffnet die Bildschirmmenüs (Seite 28). Select — Bestätigt die Menüauswahl (Seite 28). Pfeiltasten —...

  • Seite 24: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung Die Fernbedienung verwendet zwei (2) im Lieferumfang enthaltene Batterien des Typs LR6 (AA). Sie können einfach eingesetzt werden. Zurück Weiter Entfernen Sie dazu die hintere Abdeckung der Fernbedienung, richten Sie Taste Taste die Plus- und Minuspole der Batterien aus, und schieben Sie sie an ihren Platz.

  • Seite 25: Verwenden Des Audiosystems

    Verwenden des Audiosystems Um Ton mit dem Projektor zu verwenden, schließen Sie Ihre Quelle an den Audiokabel anschließen Audio In (Audioeingang) des Projektors an. S-video 1 computer 1 computer 2 audio out network serial control audio in video 2 audio in monitor out computer in video in...

  • Seite 26: Optimieren Von Computerbildern

    Optimieren von Computerbildern Präsentationsfunktionen Wenn der Computer richtig angeschlossen ist und das Computerbild auf Mehrere verfügbare Funktionen erleichtern die Präsentationen. Es folgt ein dem Bildschirm angezeigt wird, können Sie das Bild mithilfe der Überblick. Einzelheiten finden Sie in den Menüabschnitten auf Seite 28. Bildschirmmenüs optimieren.

  • Seite 27: Optimieren Von Videobildern

    Optimieren von Videobildern Benutzerdefinierte Anpassung des Projektors Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem Sie können den Projektor Ihren speziellen Anforderungen anpassen. Bildschirm angezeigt wird, können Sie das Bild mithilfe der Einzelheiten über diese Funktionen finden auf Seite 32 bis Seite 36. Bildschirmmenüs optimieren.

  • Seite 28: Verwenden Der Menüs

    Verwenden der Menüs Punkt Menü Drücken Sie die Taste Menu auf dem Tastenfeld oder der Fernbedienung, Taste um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden Hauptmenü automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü...

  • Seite 29: Bildmenü

    Bildmenü Um die folgenden sechs Einstellungen zu verändern, wählen Sie die Vertikale Keystone-Einstellung Einstellung aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe der Pfeiltasten, und drücken Sie erneut auf „Select“, um die Änderungen zu Keystone erhöhen Keystone verringern übernehmen.
  • Seite 30 Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den Projektor zur Anzeige von Computer-Präsentationen, Fotografien, Filmbildern und Videobildern. (Filmmaterial stammt ursprünglich von Filmkameras, wie z.B. ein Kinofilm. Videomaterial stammt von Videokameras, z.B. eine Fernsehshow oder ein Sportereignis.) Sie können diese Voreinstellung anfänglich verwenden und sie für jede Quelle noch weiter optimieren.
  • Seite 31 Erweiterte Einstellungen Schärfe: (nur Videoquellen) Ändert die Randschärfe eines Videobildes. Wählen Sie eine Einstellung für die Schärfe. Schärfe Farbraum: Diese Option gilt für Computer-Quellen. Sie erlaubt die Auswahl eines Farbraums, der dem Videoeingang speziell angepasst wurde. Wenn die Option „Auto“ gewählt ist, stellt der Projektor den Standard automatisch fest.

  • Seite 32: Einstellungsmenü

    Einstellungsmenü Bildschirmschutz: Blendet automatisch einen schwarzen Bildschirm ein, wenn für eine angegebene Anzahl von Minuten kein Signal empfangen Audio: Zum Einstellen der Tonbalance und Lautstärke sowie zum Ein-/ wird. Das Bild kehrt zurück, wenn eine aktive Quelle festgestellt oder eine Ausschalten des Starttons des Projektors.
  • Seite 33 Start-Logo: Ermöglicht beim Start die Anzeige eines schwarzen, weißen oder blauen Bildschirms, wenn keine Quelle erkannt wird. Ermöglicht zudem das Erfassen und Anzeigen eines angepassten Startbildschirms. Start-Logo Um ein angepasstes Logo zu erfassen, zeigen Sie das zu erfassende Bild auf dem Computer an, markieren Sie „Neues einfangen”...
  • Seite 34 Effekttaste: Erlaubt die Zuweisung unterschiedlicher Funktionen an die Maske: Sie können einen Teil des Bildes mit einem schwarzen Vorhang Taste Effekt auf der Fernbedienung, um die entsprechende Funktion schnell verdecken. Drücken Sie die Pfeiltasten um den Vorhang auf dem Bild ausführen zu können.
  • Seite 35 Netzwerk: Die Enhanced-Version verfügt über einen RJ45- Ethernetanschluss, der Netzverbindungen und TCP/IP-Protokolle Netzwerk unterstützt. Auf diese Weise kann der Projektor über ein Firmennetzwerk Netzwerk kontrolliert und verwaltet werden. Die folgenden Felder sind für die Info manuelle Dateneingabe verfügbar, wenn DHCP nicht aktiviert ist: IP-Adresse: Identifiziert den Projektor im Netzwerk.

  • Seite 36: Wartung

    Wartung Die Linse mit einem Reinigen der Linse weichen, trockenen Tuch Verwenden Sie ein nicht scheuerndes Reinigungsmittel für und einem nicht scheuernden Kameralinsen mit einem weichen, trockenen Tuch. Reinigungsmittel reinigen Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmittel, und tragen Sie das Reinigungsmittel nicht direkt auf die Linse auf. Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die Linse zerkratzen.

  • Seite 37: Auswechseln Der Projektionslampe

    Auswechseln der Projektionslampe Die Betriebsdauer der Lampe im Infomenü gibt die Anzahl der Info menü Betriebsstunden für die Lampe an. Fünfzig Stunden vor Ablauf der spezifizierten Lampenlebensdauer wird die Meldung „Lampe auswechseln“ bei jedem Startvorgang und auf der interaktiven Anzeige kurzzeitig eingeblendet.

  • Seite 38: Zurücksetzen Des Lampenzählers

    • Seien Sie beim Entfernen des Lampengehäuses sehr vorsichtig. In dem unwahrscheinlichen Fall, dass die Lampe zerbricht, können kleine Lampenmodul entfernen Glassplitter entstehen. Das Modul ist so entworfen, dass es die meisten mit Metalldraht Splitter im Inneren einschließt, aber seien Sie beim Entfernen vorsichtig.

  • Seite 39: Reinigen Der Staubfilters

    Reinigen der Staubfilters Projektor ausschalten und In den Staubfiltern bleiben Staub und andere Luftpartikel hängen. Die Filter S-video 1 computer 1 computer 2 audio out serial control network ausstecken verstopfen und der Projektor kühlt nicht ordnungsgemäß, was zu audio in video 2 audio in monitor out...

  • Seite 40: Anhang

    Anhang Rote LED-Anzeige und Projektorfehler Falls der Projektor nicht richtig funktioniert und die rote LED blinkt, suchen Sie in Tabelle 2 nach einer möglichen Ursache. Zwischen Blinkzyklen gibt Zubehör es jeweils zwei Sekunden lange Pausen. Besuchen Sie unsere Website, um weitere Informationen über die Fehlercodes der roten LED zu erhalten.

  • Seite 41: Projizierte Bildgröße

    Projizierte Bildgröße Tabelle 3: Bildbreiten Min. Maximal- Minimal- Maximal diagonal Diagonal Horizontal Horizontal Bildschirm abstand Entfernungsver Entfernungsver Entfernungsver Entfernungsver hältnis hältnis 1,28 hältnis 1,91 hältnis 1,60 1,53...
