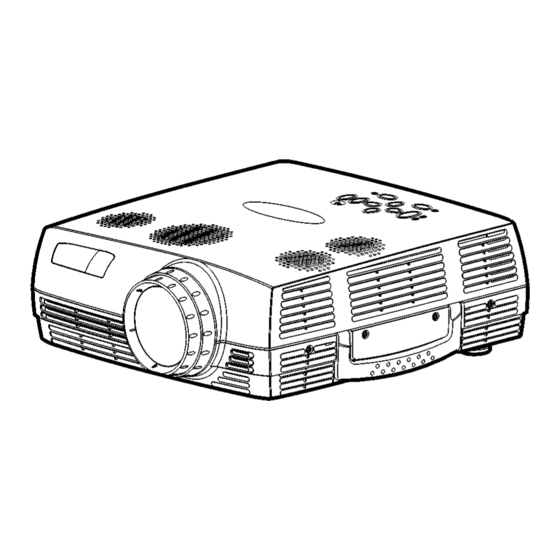

A+K AstroBeam X310
TABLE OF CONTENTS
INHALTSVERZEICHNIS TABLE DES METIERES INDICE INDICE ÍNDICE INNHOLDSFORTEGNELSE
A. SUPPLIED MATERIAL, LIEFERUMFANG, EQUIPEMENT FOURNI, MATERIAL SUMINISTRADO, MATERIALE FORNITO,
MATERIAL FORNECIDO, VEDLAGT MATERIELL
B. OVERVIEW, ÜBERSICHT, PRESENTATION, VISTA GENERAL, PROSPETTO, VISTA GERAL, OVERSIKT
C. SETTING UP PROCEDURE, ANSCHLUSS, INSTALLATION, PROCEDIMIENTO DE CONEXI
IMPOSTAZIONE, INSTALAÇÃO, OPPSETT
D. CEILING MOUNT, DECKENMONTAGE, MONTAGE AU PLAFOND, MONTAJE EN EL TECHO, MONTAGGIO A SOFFITTO,
MONTAGE DE TETO, TAKMONTERING
START - STOP, START - STOP, ALLUMER/ ÉTEINDRE, INICIO - PARADA, AVVIO - ARRESTO, LIGAR - DESLIGAR,
E.
START - STOPP
IMAGE ADJUSTMENTS, BILDEINSTELLUNGEN, MISE AU POINT DE L'IMAGE, AJUSTE DE LA IMAGEN, REGOLAZIONE
F.
DELL'IMMAGINE, AJUSTES DA IMAGEM, BILDEJUSTERINGER
REMOTE CONTROL & KEYPAD, FERNBEDIENUNG UND BEDIENFELD, TELECOMMANDE ET CLAVIER, CONTROL REMOTO
G.
Y TECLADO, TELECOMANDO E TASTIERA, CONTROLE REMOTO E TECLADO, FJERNKONTROLL OG TASTATUR
H. MENU ADJUSTMENTS, MENÜ EINSTELLUNGEN, OPTIONS DE MENU, MEN Ú DE AJUSTES, IMPOSTAZIONI DAL MENU,
AJUSTES DO MENU, MENYINNSTILLINGER
USER ´ S LOGO, LOGO DES BENUTZERS, LOGO DE L'UTILISATEUR, LOGOTIPO DEL USUARIO, LOGO DELL'UTENTE,
I.
LOGOTIPO DO USUÁRIO, BRUKERDEFINERT LOGO
LIGHT MESSAGES, LEUCHTANZEIGEN, INDICATEURS LUMINEUX, INDICADORES LUMINOSOS, MESSAGGI LUMINOSI,
J.
INDICADORES LUMINOSOS, LYSSIGNALER
K. POWER MANAGEMENT (DPMS), POWER MANAGEMENT (DPMS), GESTION DE L'ALIMENTATION (DPMS), FUENTES DE
ENERG Í A (DPMS), CONTROLLO DELL'OPERATIVITÀ (DPMS), CONTROLE DA POTÊNCIA (DPMS), STRØMSPARING (DPMS)
TROUBLESHOOTING, FEHLERBEHEBUNG, SOLUTION AUX PROBLÈMES LES PLUS FR É QUENTS, SOLUCI Ó N DE PROBLEMAS,
L.
SOLUZIONE DEI PROBLEMI, LOCALIZAÇÃO DE DEFEITOS, FEILSØKING
M. TECHNICAL DATA, TECHNISCHE DATEN, CARACTERISTIQUES TECHNIQUES, DATOS T É CNICOS, DATI TECNICI,
DADOS T É CNICOS, TEKNISKE DATA
N. SERVICE INFORMATION, SERVICEHINWEIS, R ÉPARATIONS, INFORMACI Ó N SOBRE ASISTENCIA TECNICA, ASSISTENZA TECNICA,
INFORMAÇÃO DE SERVIÇOS, SERVICEINFORMASJON
O. LAMP REPLACEMENT, LAMPENAUSTAUSCH, REMPLACEMENT DE LA LAMPE, SUSTITUCIÓN DE LA BOMBILLA,
SOSTITUZIONE LAMPADINA , SUBSTITUIÇÃO DA LÂMPADA, LAMPESKIFT
MAINTENANCE, WARTUNG, ENTRETIEN, MANTENIMIENTO, MANUTENZIONE , MANUTENÇÃO, VEDLIKEHOLD
P.
Q. FCC WARNING
Ó
N, PROCEDIMENTO DI
3
4
5
6
8
9
10
11
14
23
24
26
27
29
32
33
35
36
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für A+K AstroBeam X310
Inhaltszusammenfassung für A+K AstroBeam X310
- Seite 1 A+K AstroBeam X310 TABLE OF CONTENTS INHALTSVERZEICHNIS TABLE DES METIERES INDICE INDICE ÍNDICE INNHOLDSFORTEGNELSE A. SUPPLIED MATERIAL, LIEFERUMFANG, EQUIPEMENT FOURNI, MATERIAL SUMINISTRADO, MATERIALE FORNITO, MATERIAL FORNECIDO, VEDLAGT MATERIELL B. OVERVIEW, ÜBERSICHT, PRESENTATION, VISTA GENERAL, PROSPETTO, VISTA GERAL, OVERSIKT C. SETTING UP PROCEDURE, ANSCHLUSS, INSTALLATION, PROCEDIMIENTO DE CONEXI Ó...
-
Seite 2: Supplied Material
SUPPLIED MATERIAL LIEFERUMFANG EQUIPEMENT FOURNI MATERIAL SUMINISTRADO MATERIALE FORNITO MATERIAL FORNECIDO VEDLAGT MATERIELL LCD Projector with lenscap Remote control with batteries Product documentation LCD Projektor mit Schutzkappe Fernbedienung mit Batterien Produktunterlagen Projecteur LCD avec protection lentille Télécommande avec batteries Description du produit Proyector LCD con tapa del lente Control remoto con pilas Documentación del producto... - Seite 3 OVERVIEW BESTANDTEILE PRESENTATION VISTA GENERAL PROSPETTO VISTA GERAL OVERSIKT IR Sensor Ventilation in IR-Sensor Lufteintritt Senseur IR Entrée ventilation Sensor de IR Entrada de ventilación Sensore IR Griglia di ventilazione di Sensor IR entrata IR-Sensor Entrada de ventilação Ventilasjon inn Focus Fokus Handle...
-
Seite 4: Setting Up Procedure
SETTING UP PROCEDURE ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÔN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÃO OPPSETT 1. Connect the projector to: -the Data source with the Computer Cable (VGA) (1). -the Video source with the Audio/Video Cable (2). -the S-Video source with the S-Video cable* (3). 2. - Seite 5 SETTING UP PROCEDURE ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÒN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÂO OPPSETT S-Video Ethernet Audio Audio Video Audio in Computer DVI Computer VGA 1 DVD/ Video S-Video Audio Video Switch to external monitor Schalter für externen Monitor Commutateur pour écran autonome Enchufe para monitor externo Interruttore per monitor esterno Interruptor para monitor externo...
-
Seite 6: Ceiling Mount
CEILING MOUNT DECKENMONTAGE MONTAGE AU PLAFOND MONTAJE EN EL TECHO MONTAGGIO A SOFFITTO MONTAGE DE TETO TAKMONTERING Ceiling mount (use M4 screw). Min. distance from ceiling/rear wall: 30/50 cm, 12/20 inch for proper ventilation. Deckenmontage (M4-Schrauben verwenden). Mindestabstand von der Decke/rückwand 30/50 cm, damit eine korrekte Belüftung gewährleistet ist. Montage au plafond (utilisez un tournevis M4). - Seite 7 START - STOP START - STOP ALLUMER/ÉTEINDRE INICIO - PARADA AVVIO - ARRESTO LIGAR - DESLIGAR START - STOP Install batteries. Batterien einlegen. Mettre des piles en place. Colocar las baterías. Inserimento pile. Colocar as pilhas. Sett inn batteriene. Switch ON to operate remote control. Auf ON stellen, um die Ferbedienung einzuschalten.
-
Seite 8: Image Adjustment
IMAGE ADJUSTMENT BILDEINSTELLUNG MISE AU POINT DE L‘IMAGE ADJUSTE DE LA IMAGEN REGOLAZIONE ELL`IMMAGINE ADJUSTES DA IMAGEM JUSTERE BILDET Zoom: adjusts picture size. Zoom: Einstellen der Bildgröße. Zoom: règle les dimensions de l‘image. Zoom: adjusta el tamaño de la imagen. Zoom: regola le dimensioni dell‘immagine. -
Seite 9: Remote Control & Keypad
REMOTE CONTROL & KEYPAD FERNBEDIENUNG UND BEDIENFELD TELECOMANDE ET CLAVIER CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR RED light indicates lamp replacement required. Ref. chap.O and chap. J Das ROTE Licht zeigt an, daß die Lampe ausgewechselt werden muß. Siehe Kap. O, und Kap. J La lumière ROUGE indique que la lampe doit être remplacée. - Seite 10 REMOTE CONTROL & KEYPAD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR Activate by pressing actual key(s). Remote Zum Aktivieren jeweilige Taste(n) drüken. Control Aktiver en pressant la (les) touches correspondante(s). Activar pulsando la(s) tecla(s) indicativa(s).
- Seite 11 REMOTE CONTROL & KEYPAD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR Activates/deactivates on screen menu (OSD). Scroll menu. Select on-screen menu function. Bildschirmmenü aktivieren/deaktivieren (OSD). Menüpunkte ansteuern. Funktion des Bildschirmmenüs aktivieren.
-
Seite 12: Menu Adjustments
MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER Activate/deactivate by: Navigate by: Choose function with: Aktivieren/Deaktivieren mit: Steuern mit: Funktion wählen mit: Activer et désactiver à l‘aide: Pour naviguer: Choisissez la fonction avec: Activar/desactivar pulsando: Navegar pulsando: Seleccionar función con:... - Seite 13 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.1.1 5.1.2 Select image fomat. Modifies color temperature balance. Bildformat auswählen. Veränderung des Farbtemperaturwertes. Sélectionner le format d‘image. Modifie l'équilibre de la température couleur. Seleccione el formato de la imagen.
- Seite 14 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.1.7 Varies the hue in video NTSC images from 0-100. Veränderung der Farbe von NTSC Videobildern von 0-100. Modifie le ton des images NTSC vidéo de 0 à 100. Varía la tonalidad de la imagen de vídeo NTSC entre 0-100.
- Seite 15 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.2.5 Select DPMS active/inactive. Ref. chap. K DPMS aktivieren/deaktivieren. Siehe Kap. K Sélection DPMS actif/inactif. Voir chap. K Selecciona activar/desactivar DPMS. Consultar cap. K Selezione del DPMS attivo/inattivo.
- Seite 16 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.4.3 5.4.4 Assigns the “Effect” key’s function to “Mask the projected image”. Assigns the “Effect” key’s function to “mute the sound”. Der “Effekt”-Taste wird als Funktion “Projiziertes Bild verbergen” zugewiesen. Der “Effekt”-Taste wird als Funktion”Ton abstellen”...
- Seite 17 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.5.3 5.5.4 Select to reset lamp timer after lamp replacement. Only for service personnel. Aktivieren, um Lampenstundenzähler nach dem Austausch auf Null zu setzen. Nur für Kundendienstpersonal.
- Seite 18 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.6.4 5.6.5 Projects the user defined logo screen when no source is connected. Ref chap. I Enables the capture of a new user defined logo screen. Ref chap. I Es wird die vom Benutzer definierte Logo-Anzeige des Projektors gezeigt, wenn keine Ermöglicht die Aufnahme einer neuen, vom Benutzer definierten Logo-Anzeige.
- Seite 19 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.7.4* 5.7.5* Obtain an IP address, Subnet mask and Default gateway automatically. Gives information on the network configuration including (incl.) the projectors Sie erhalten automatisch eine IP - Adresse, Subnet Mask und vorgegebene Gateway. MAC address.
- Seite 20 MENU ADJUSTMENTS MENÜEINSTELLUNGEN OPTIONS DE MENU MENÚ DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER 5.8.5 5.8.4 Enhanced bass and treble for low sound levels. Mutes the internal speakers. Verstärken von Bass und Höhen für niedrige Lautstärken. Dämpft die internen Lautsprecher. Graves et aigus élargis pour les niveaux sonores faibles .
-
Seite 21: User's Logo
USER’S LOGO LOGO DES BENUTZERS LOGO DE L’UTILISATEUR LOGOTIPO DEL USUARIO LOGO DELL’UTENTE LOGOTIPO DO USUÁRIO BRUKERDEFINERT LOGO User’s logo enables the user to define his/her own logo screen that will show during start up, or when no source is connected. Alternatively a blue, black or the default projector logo screen can be set. -
Seite 22: Light Messages
LIGHT MESSAGES LEUCHTANZEIGEN INDICATEURS LUMINEUX INDICADORES LUMINOSOS MESSAGGI LUMINOSI INDICADORES LUMINOSOS LYSSIGNALER CONDITION STATUS EXPLANATION LEUCHTANZEIGE ZUSTAND ERLÄUTERUNG ETAT STATUT EXPLICATION INDICACIÓN ESTADO EXPLICACIÓN CONDIZIONE STATO SPIEGAZIONE CONDIÇÃO STATUS EXPLICAÇÃO TILSTAND STATUS FORKLARING Green Power ON (picture on the screen) Normal mode Grün EIN (Bild auf Leinwand) - Seite 23 LIGHT MESSAGES LEUCHTANZEIGEN INDICATEURS LUMINEUX INDICADORES LUMINOSOS MESSAGGI LUMINOSI INDICADORES LUMINOSOS LYSSIGNALER CONDITION STATUS EXPLANATION LEUCHTANZEIGE ZUSTAND ERLÄUTERUNG ETAT STATUT EXPLICATION INDICACIÓN ESTADO EXPLICACIÓN CONDIZIONE STATO SPIEGAZIONE CONDIÇÃO STATUS EXPLICAÇÃO TILSTAND STATUS FORKLARING Fast red blinking. High temperature, The projector temperature is above the critical limit. Please allow Rot (schnell blinkend).
-
Seite 24: Power Management (Dpms)
POWER MANAGEMENT (DPMS) POWER MANAGEMENT (DPMS) GESTION DE L’ALIMENTATION (DPMS) FUENTES DE ENERGÍA CONTROLLO DELL ‘OPERATIVITA (DPMS) CONTROLE DA POTENCIÂ STRØMSPARING (DPMS) CONDITION STATUS EXPLANATION LEUCHTANZEIGE ZUSTAND ERLÄUTERUNG ETAT STATUT EXPLICATION INDICACIÓN ESTADO EXPLICACIÓN CONDIZIONE STATO SPIEGAZIONE CONDIÇÃO STATUS EXPLICAÇÃO TILSTAND STATUS FORKLARING... -
Seite 25: Troubleshooting
TROUBLESHOOTING FEHLERBEHEBUNG SOLUTION AUX PROBLEMES LES PLUS FREQUENTS SOLUCIÓN DE PROBLEMAS SOLUZIONE DEI PROBLEMI LOCALIZAÇÃO DE DEFEITOS FEILSØKING No image on the screen Kein Bild auf der Leinwand Pas d'image sur l'écran Sin imagen en pantalla Assenza di immagine sullo schermo Não há... - Seite 26 TROUBLESHOOTING FEHLERBEHEBUNG SOLUTION AUX PROBLEMES LES PLUS FREQUENTS SOLUCIÓN DE PROBLEMAS SOLUZIONE DEI PROBLEMI LOCALIZAÇÃO DE DEFEITOS FEILSØKING Adjust the audio source. Verify that the audio cable is OK. Einstellungen an der Audioquelle vornehmen. Prüfen, ob Audiokabel in Ordnung ist. Réglez la source audio.
-
Seite 27: Technical Data
TECHNICAL DATA TECNISCHE DATEN CARACTERISTIQUES TECHNIQUES DATOS TÉCNICOS DATI TECNICI DADOS TÉCNICOS TEKNISKE DATA GENERAL ALLGEMEINE ENVIRONNEMENT CONDICIONES CONDIZIONI CONDÇÔES GENERELLE CONDITIONS DATEN GENERALES GENERALI GERAIS KRAV Storage temperature, Lagertemperatur, Température de Temperatura de Temperature di Temperatura de Temperatur ved -20 - 60 °C sealevel Meeresspiegel... - Seite 28 TECHNICAL DATA TECNISCHE DATEN CARACTERISTIQUES TECHNIQUES DATOS TÉCNICOS DATI TECNICI DADOS TÉCNICOS TEKNISKE DATA PROJECTOR UNIT PROJEKTOR/ PROJECTEUR PROYECTOR UNITÀ DEL PROJETOR PROJEKTOR- GERÄT PROIETTORE ENHETEN Video frequency Videofrequenz Video fréquence Frecuemcia de video Frequenza video Freqüência de vídeo Videofrekvens 12-162 MHz Horizontal sync.
- Seite 29 TECHNICAL DATA TECNISCHE DATEN CARACTERISTIQUES TECHNIQUES DATOS TÉCNICOS DATI TECNICI DADOS TÉCNICOS TEKNISKE DATA CONNECTORS ANSCHLÜSSE CONNECTEURS CONECTORES CONNETORI CONECTORES KONTAKTER Audio out Audio in S-video Remote Monitor RS-232 Audio in Computer VGA 1 4 PIN MINIDIN 2.5 mm 15 HIGH DENSITY DSUB 9 PINS DSUB MALE 3.5 mm 15 HIGH DENSITY DSUB...
-
Seite 30: Service Information
SERVICE INFORMATION SERVICE-INFO REPARATIONS INFORMACIÓN SOBRE ASISTENCIA TÉCNICA ASSISTENZA TECNICA INFORMAÇÃO DE SERVIÇO SERVICE INFORMATION This product contains no user serviceable parts except lamphousing and dustfilter. Attempts to modify mechanics or electronics inside the housing will violate any warranties, and may be hazardous. If for any reason the product fails to work properly, please contact your dealer for technical support. -
Seite 31: Lamp Replacement
LAMP REPLACEMENT LAMPENAUSTAUSCH REMPLACEMENT DE LA LAMPE SUSTITUCIÓN DE LA BOMBILLA SOSTITUZIONE LAMPADINA SUBSTITUIÇÃO DA LÂMPADA LAMPESKIFT Change lamp when lifetime expired. Replace expired lamp only with same type and rating. Lampe nach Ablauf der Lebensdauer austauschen. Nur Lampen gleicher Art und Stärke verwenden. Changez la lampe lorsque sa durée de vie arrive à... - Seite 32 LAMP REPLACEMENT LAMPENAUSTAUSCH REMPLACEMENT DE LA LAMPE SUSTITUCIÓN DE LA BOMBILLA SOSTITUZIONE LAMPADINA SUBSTITUIÇÃO DA LÂMPADA LAMPESKIFT & 5. Carefully pull out and remove lamp housing. Lampengehäuse vorsichtig herausnehmen. Tirez avec précautions sur le logement de la lampe pour l’enlever. Extraiga concuidado el alojamiento de la lámpara.
-
Seite 33: Maintenance
MAINTENANCE (FOR LONG TERM RUNNING) WARTUNG ENTRETIEN MANTENIMIENTO MANUTENZIONE MANUTENÇÃO VEDLIKEHOLD D i s c o n n e c t p o w e r. Netzstecker ziehen. & Débranchez l’appareil. Desconecte la corriente. Scollegare l’alimentazione. Desligue a alimentação. Trekk ut strømledningen. 1. -
Seite 34: Fcc Warning
MAINTENANCE (FOR LONG TERM RUNNING) WARTUNG ENTRETIEN MANTENIMIENTO MANUTENZIONE MANUTENÇÃO VEDLIKEHOLD Clean the air intakes regularly for sufficient air flow. Reinigen Sie die Eingangschlitze für die Belüftung regelmäßig, um einen ausreichenden Luftstrom zu gewährleisten. Nettoyer la prise d’air régulièrement pour maintenir une aération suffisante. Limpie periódicamente las entradas de aire, para que haya suficiente caudal.
