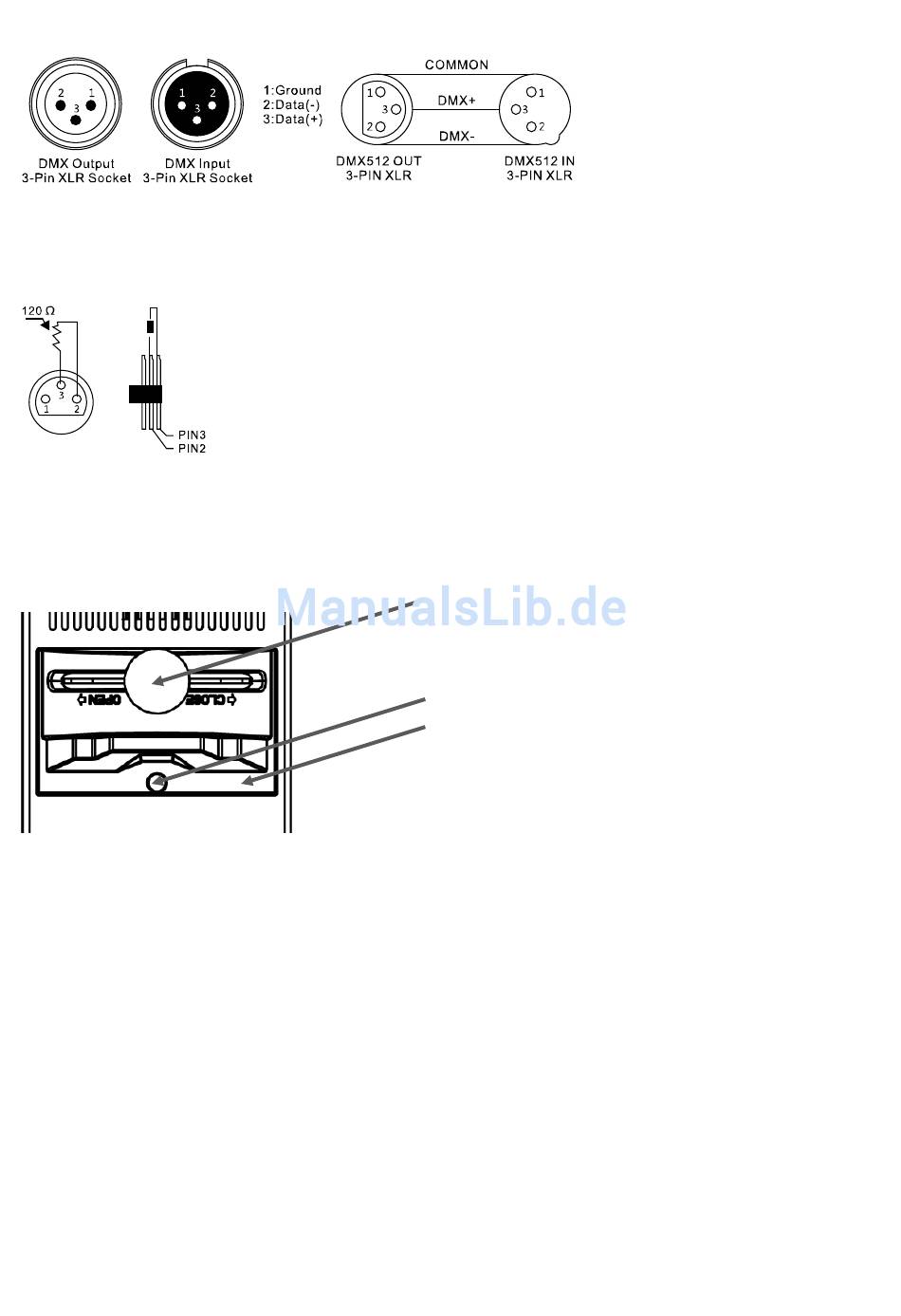

DMX-Anschlüsse.
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
3.1 Gobo einsetzen / austauschen:
ABB.4
1. Schrauben Sie den Knopf des Iris Verstell-Hebels ab.
2. Lösen Sie die Fixier-Schraube der Plastikabdeckung.
3. Entfernen Sie die Plastikabdeckung.
4. Nehmen Sie die Gobo-Halterung heraus.
5. Setzen / Tauschen Sie das Gobo.
6. Setzen Sie die Bauteile in umgekehrter Reihenfolge wieder zusammen.
Gobogröße: Ø Außen: 25,4mm, Ø Motiv: 21mm
Knopf des Iris Verstell-Hebels.
Fixier-Schraube der Plastikabdeckung.
Plastikabdeckung.
7
