Inhaltszusammenfassung für TRENDnet TFC-210MST

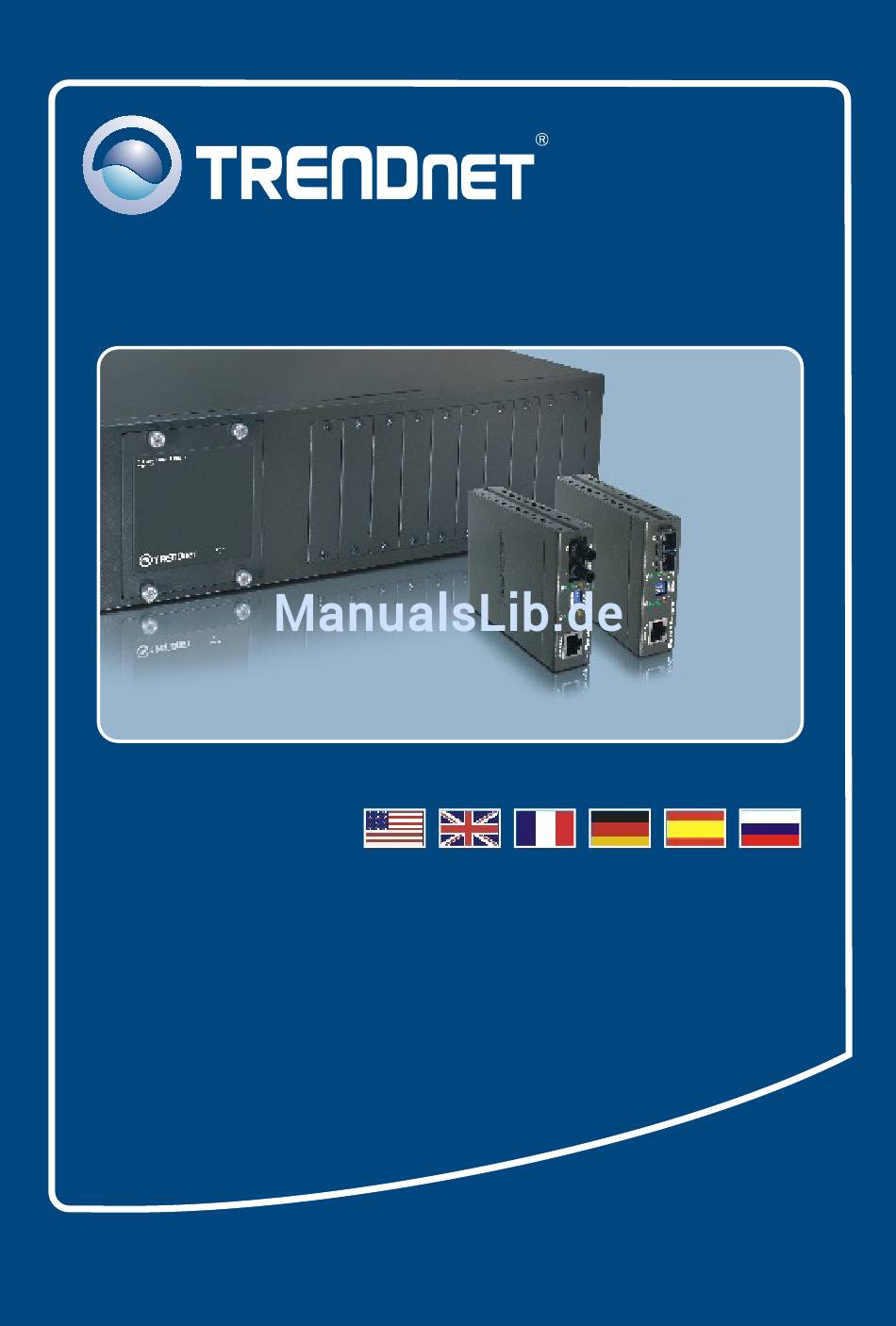

- Seite 1 Quick Installation Guide TFC-1000 TFC-210 Series TFC-2000 Series...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Table of Contents Deutsch ..................1. Bevor Sie anfangen .............. 2. Produktbeschreibung ............Installation der Hardware ............LLCF Function ................Technical Specifications ..............Troubleshooting ................Version 02.13.2007... -
Seite 3: Deutsch
1. Bevor Sie anfangen TFC-1000 Gehäuse für Glasfaserkonverter der Serie TFC-210 und TFC-2000: Packungsinhalt TFC-1000 Kurzanleitung zur Installation Stromkabel Befestigungsbügel und Schrauben Glasfaserkonverter der Serie TFC-210 oder TFC-2000: Packungsinhalt Glasfaserkonverter Kurzanleitung zur Installation Netzteil (9 V Gleichstrom, 700 mA) Deutsch... -
Seite 4: Produktbeschreibung

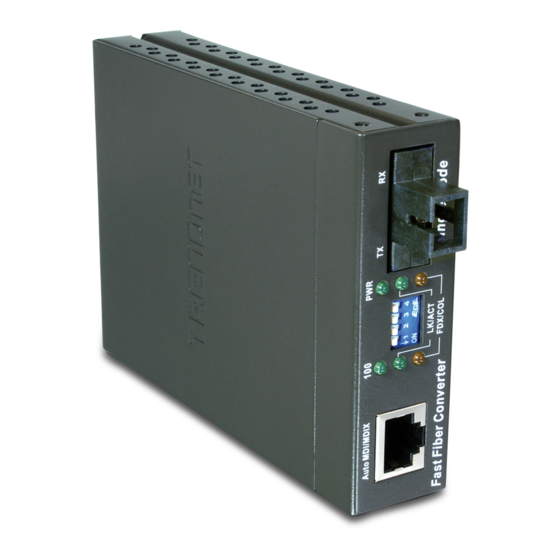

2. Produktbeschreibung 10/100Base-TX zu 100Base-FX Glasfaserkonverter Multi/ Fiber Leistungsbudget Wellenlänge Entfernung Modellname Single-Mode Connector 50/125um: 7,5dBm ST (Duplex) TFC-210MST 62,5/125um: 11dBm 1310nm Multi-Mode (1270nm ~ 1380nm) TFC-210MSC 50/125um: 8.5dBm SC (Duplex) 62,5/125um: 8.5dBm 1310nm Single-Mode TFC-210S30 30Km (1260nm ~ 1360nm) -
Seite 5: Installation Der Hardware
3. Verbinden Sie das Netzteil mit der Buchse auf der Rückseite des Konverters. Hinweis: – Kabel: Multimodus-Glasfaserkabel: TFC-210MST, TFC-210MSC, TFC-2000MSC Einzelmodus-Glasfaserkabel: TFC-210S30, TFC-210S50, TFC-2000S30, TFC-2000S50 Einzelsträngiges Glasfaserkabel für TFC-210S20D3/D5, TFC-210S10D3/D5 – Auf der anderen Seite der Glasfaserverbindung müssen TX- und RX- Kabel vertauscht werden. -
Seite 6: Installation Eines Glasfaserkonverters Mit Einem Umschalter
Installation eines Glasfaserkonverters mit einem Umschalter 1. Verbinden Sie den Glasfaserkonverter über das Glasfaserkabel mit einem Glasfaser-Umschalter (z.B. TE100-S810Fi) 2. Verbinden Sie den Ethernet- Port des Glasfaserkonverters über ein RJ-45-Ethernetkabel mit einem Ethernet-Port Ihres Umschalters (z.B. TE100-S24R oder TEG-S240TX). 3. Verbinden Sie das Netzteil mit der Buchse auf der Rückseite des Konverters. -
Seite 7: Installation Eines Glasfaserkonverters Mit Einem Pc
Installation eines Glasfaserkonverters mit einem PC 1. Schließen Sie den Glasfaserkonverter über das Glasfaserkabel an einen PC mit Glasfaseradapter an (z.B. TE100-PCIFX+). 2. Verbinden Sie den Ethernet- Port des Glasfaserkonverters über ein RJ-45-Ethernetkabel mit einem Ethernet-Port Ihres Umschalters (z.B. TE100-S24R oder TEG-S240TX). -
Seite 8: Installation Des Glasfaserkonverters In Einem Gehäuse
Installation des Glasfaserkonverters in einem Gehäuse 1. Entfernen Sie die Abdeckung des jeweiligen Einschubs mit Hilfe eines Schraubendrehers. Bewahren Sie die Schrauben und die Abdeckung für den Fall auf, dass Sie den Einschub später wieder verschließen müssen. 2. Befestigen Sie die Halterung an der Seite des Glasfaserkonverters. -
Seite 9: Montage In Gestell
Montage in Gestell Das Gehäuse lässt sich in ein standardmäßiges 19’’-EIA-Gestell einbauen, das seinerseits gemeinsam mit anderen Geräten in einen Kabelschrank montiert werden kann. 1. Bringen Sie die Befestigungsbügel mit den mitgelieferten Schrauben an der Vorderseite des Gehäuses an (an jeder Seite einen). -
Seite 10: Anschluss Der Stromversorgung
Anschluss der Stromversorgung 1. Stecken Sie das mitgelieferte Stromkabel in die Buchse auf der Rückseite des Gehäuses. 2. Stecken Sie das Stromkabel in eine Steckdose 3. Stellen Sie den Einschalter auf die Position EIN.. DIP-Schalter Schalter 1: Ein: TX-Vollduplexbetrieb Aus: TX-Auto-Negotiation TFC-210- Schalter 2: Ein: FX-Halbduplex Aus: FX-Vollduplex... -
Seite 11: Llcf Function
LLCF Function LLCF allows the network administrator to quickly troubleshoot the network connection based on the LEDs on the Fiber Converters. When the TX port link is down, the converter will force the fiber port link to shutdown. When the fiber port link is down, the converter will force the TX port link to shutdown. - Seite 12 LLCF (Link Loss Carry Forward) Function Table Media Converter 1 Media Converter 2 Copper Fiber Copper Fiber Cable 1 Link Down Media Converter 1 Cable 2 Link Down LLCF Enable Media Cable 3 Link Down Converter 2 LLCF Enable Cable 4 Link Down Cable 1 Link Down Media Converter 1...
-
Seite 13: Technical Specifications
Specifications Fiber Converters TFC-210 series: IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX & 100Base-FX Standards: TFC-2000 series: 1000Base-T, 1000Base-SX/LX, IEEE 802.3ab/ 802.3z TFC-210 series: Power; 100Mbps, Full Duplex/ Collision, Link/Activity LED Indicators: TFC-2000 series: Power; 1000Mbps, Full Duplex/ Collision, Link/Activity TFC-210 series: 10Base-T –... - Seite 14 Fiber Chassis Capacity: Ten bays for housing up to Ten media converters Material: Metal Power: AC 100~240V AC, 50/60Hz Power Consumption: 90 Watts (Max) Cooling: One Fan 440 mm × 266mm × 133 mm (W × D × H) Dimensions: Standard 19”...
-
Seite 15: Troubleshooting
Third, make sure the power switch is flipped to the ON position. If you still encounter problems or have any questions please contact TRENDnet's Technical Support Department. - Seite 16 - 5-Year Warranty If a product does not operate as warranted above during the applicable warranty period, TRENDnet shall, at its option and expense, repair the defective product or deliver to customer an equivalent product to replace the defective item. All products that are replaced will become the property of TRENDnet.
- Seite 17 LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE OR USE OF TRENDNET’S PRODUCTS. TRENDNET SHALL NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THAT THE ALLEGED DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY CUSTOMER’S OR ANY THIRD PERSON’S MISUSE, NEGLECT, IMPROPER INSTALLATION OR...
- Seite 18 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
- Seite 19 English/Espanol - 24/7 Francais/Deutsch - 11am-8pm, Monday - Friday MET Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com 20675 Manhattan Place Torrance, CA 90501 Copyright ©2007. All Rights Reserved. TRENDnet.
