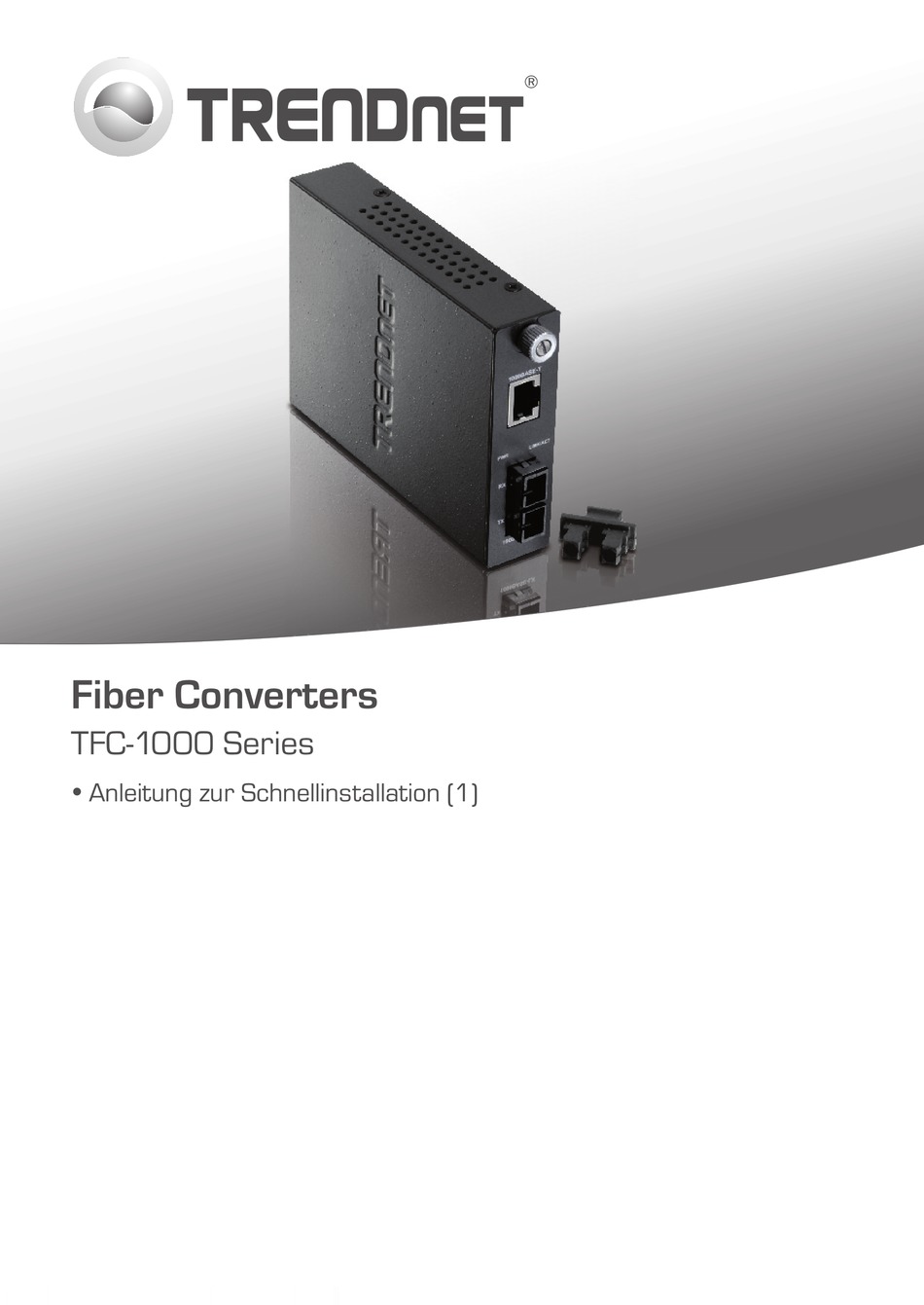

- Seite 1 Fiber Converters TFC-1000 Series Ÿ Anleitung zur Schnellinstallation (1)
-
Seite 2: Mindestanforderungen
1. Bevor Sie anfangen Packungsinhalt Ÿ Glasfaserkonverters Ÿ Mehrsprachige Installationsanleitung Ÿ Netzteil Wenn keiner der oben genannten Inhalte fehlen, wenden Sie sich an Ihren Fachhändler. Mindestanforderungen Ÿ Ausreichend kühle und trockene Umgebung Ÿ Abwesenheit von starken Quellen elektromagnetischer Felder (wie Motoren), Vibrationen, Staub und direkter Sonneneinstrahlung Ÿ... - Seite 3 2. Verbinden Sie den Glasfaserkonverter mit einem Glasfaserkabel. 3. Verbinden Sie das Netzteil mit der Buchse auf der Rückseite des Konverters. Hinweis: 1. Bei TFC-1000MSC / S20/ S50 / S70 müssen die Sende- (TX) und Empfangs-(RX) Kabel an der entgegengesetzten Glasfaserverbindung vertauscht werden. 2.
- Seite 4 Installation der Glasfaserkonverter in einem Gehäuse 1. Schrauben Sie die Abdeckung des entsprechenden Gehäuseteils ab. 2. Lösen Sie die Schraube und nehmen Sie den Glasfaserkonverter aus dem Metallgehäuse 3. Schieben Sie den Medienkonverter in einen freien Steckplatz und ziehen Sie die Schraube wieder an.
-
Seite 5: Leds Und Dip-Schalter
3. LEDs und DIP-Schalter LEDs Farbe Sequenz Funktion leuchtet Grün Gerät eingeschaltet (Stromver- Gerät ausgeschaltet sorgung) LINK/ACT Grün leuchtet 2000 MBit/s (vollduplex) verbunden (pro Port) Blinking Grün 2000 MBit/s (Vollduplex) Datenübertragung/-empfang (pro Port) Die Verbindung ist unterbrochen DIP-Schalter Schalter Vorgang Funktion TX Forced Mode (Erzwungener Modus) TX Auto-Negotiation LLR Enable (Aktivieren) -
Seite 6: Technical Specifications
4. Technical Specifications Power Budget Model Number Media Connectors Wavelength Optical Output Optical Input Power Power Distance Power (dBm) (dBm) Min. Max. Max. Min. Budget (Sensitivity) TFC-1000MSC RJ-45/SC 850nm -9.5 -12.5 -13.5 220m (62.5/125µm) (Duplex) cable 550m (50/125 µm) cable TFC-1000S20 RJ-45/SC 1310nm... - Seite 7 Model Number: TFC-1000MSC, TFC-1000S20, TFC-1000S50, TFC-1000S70 TFC-1000MGB, TFC-1000MGA, TFC-1000S10D3, TFC-1000S10D5 1000S40D3, TFC-1000S40D5...
-
Seite 8: Limited Warranty
If a product does not operate as warranted during the applicable warranty period, TRENDnet shall reserve the right, at its expense, to repair or replace the defective product or part and deliver an equivalent product or part to the customer. The repair/replacement unit's warranty continues from the original date of purchase. - Seite 9 Lesser General Public License ("LGPL"). Go to http://www.trendnet.com/gpl or http://www.trendnet.com Download section and look for the desired TRENDnet product to access to the GPL Code or LGPL Code. These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers.
- Seite 10 TRENDnet 20675 Manhattan Place Torrance, CA 90501. USA Copyright ©2011. All Rights Reserved. TRENDnet. Version 07.22.2011...
