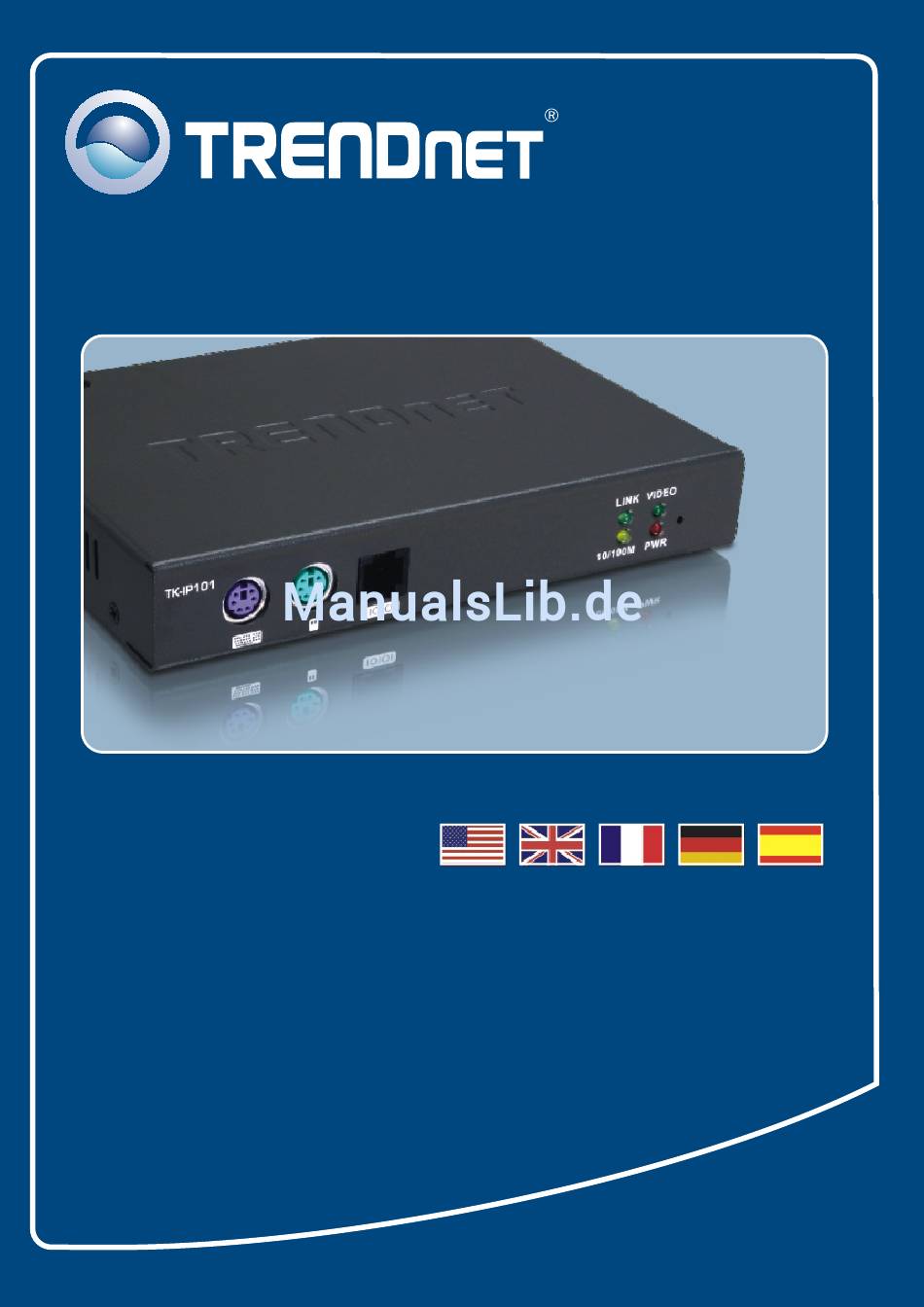

- Seite 1 Quick Installation Guide TK-IP101...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Table of Contents Deutsch ..................... 1 1. Bevor Sie anfangen ................2. Installation ..................3. Konfiguration des TK-IP101 .............. 4. Bedienung ..................Troubleshooting ..................Version 07.13.2007... -
Seite 3: Deutsch
1. Bevor Sie anfangen Packungsinhalt TK-IP101 Anleitung zur Schnellinstallation Programm-CD 1 Satz dreifacher KVM-Kabel Serielles Kabel RJ-12/RS-232 (Buchse) (Konsolen-Management) Serielles Kabel RJ-12/RS-232 (Stecker) (Stromversorgung) Serielles Modemkabel RJ-12/DB- USB-Kabel (A/B-Anschluss) Stromadapter 9V DC, 2A) Stromkabel Systemanforderungen PS/2 -Tastatur PS/2 -Maus VGA- oder SVGA-kompatibler Monitor RJ-45-Netzwerkkabel Windows 98SE/ME/2000/XP/2003 Server/Vista, Linux, oder Mac OS. -
Seite 4: Anwendung
Anwendung 8-Port Rack Mount USB KVM Switch (TK-803R) Monitor PS/2 Mouse PS/2 Keyboard Workstations 1-Port KVM over IP Switch (TK-IP101) 16-Port 10/100Mbps Fast Ethernet Switch Internet Workstation (TE100-S16) in Taiwan Modem Cable/DSL 4-Port Broadband Router (TW100-S4W1CA) Workstation Workstation in France... -
Seite 5: Installation
Monitor mit dem Monitor-Anschluss. Zum TK-IP101 4. Verbinden Sie Ihren Computer über die mitgelieferten KVM-Kabel mit dem PC/KVM-Port des TK-IP101. Zum Computer 5. Verbinden Sie den Ethernet-Port des TK-IP101 über ein Ethernet- Kabel mit dem Ethernet-Port Ihres Umschalters/Routers. Deutsch... -
Seite 6: Anschluss Mehrerer Computer
6. Verbinden Sie das Netzteil mit dem TK-IP101. 7. Schalten Sie Ihren Computer ein und warten Sie, bis der Systemstart abgeschlossen ist. Anschluss mehrerer Computer 1. Schalten Sie Ihren Computer aus und trennen Sie alle Stromversorgungskabel ab. 2. Verbinden Sie die gemeinsam genutzte Tastatur und die Maus mit dem Tastatur- bzw. - Seite 7 Ihre Installation ist beendet! Registrieren Sie Ihr Produkt Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch www.trendnet.com/register nehmen können: Vielen Dank für den Kauf eines TRENDnet-Produkts Deutsch...
-
Seite 8: Konfiguration Des Tk-Ip101
3. Konfiguration des TK-IP101 Hinweis: 1. Es ist zu empfehlen, den TK-IP101 für die Konfiguration direkt über ein Ethernet-Kabel mit Ihrem Computer zu verbinden. Bevor Sie den TK-IP101 konfigurieren können, müssen Sie dem Netzwerkadapter Ihres Computers eine statische IP-Adresse im Subnetz 192.168.1.x zuweisen. Die standardmäßige IP-Adresse des TK-IP101 lautet 192.168.1.200. - Seite 9 Settings (Einstellungen speichern). 5. Klicken Sie auf KVM Server > Main Settings (Haupteinstellungen) Wenn der TK-IP101 mit einem KVM- Umschalter von TRENDnet verbunden ist, wählen Sie das Modell aus der Dropdown-Liste aus, markieren die Anzahl der Computer und klicken dann auf Store Settings (Einstellungen speichern).
- Seite 10 6. Klicken Sie auf KVM Server -> KVM Switch Database (Datenbank des KVM-Umschalters) Wählen Sie den festgelegten Teil der Tastenkombination für den KVM-Umschalter aus. Wenn die Tastenkombination für den KVM- Umschalter also zum Beispiel ROLLEN + ROLLEN + [Port- Nummer] lautet, markieren Sie für die ersten beiden Dropdown- Menüs ROLLEN.
-
Seite 11: Bedienung
4. Bedienung Lokale Anzeige Windows 1. Folgen Sie den Schritten 1, 2 und 3 aus Abschnitt 3, um die Browserkonfiguration aufzurufen. 2. Klicken Sie auf Download und dort auf Viewers. Klicken Sie dann auf Download. 3. Klicken Sie auf Run (Ausführen). 4. - Seite 12 6. Doppelklicken Sie auf das IPViewer-Symbol. 7. Geben Sie 192.168.1.200:5900 ein und klicken Sie auf OK. 8. Geben Sie den Benutzernamen und das Kennwort ein und klicken Sie auf OK. Benutzername: superuser Kennwort: superu Java 1. Folgen Sie den Schritten 1, 2 und 3 aus Abschnitt 3, um die Browserkonfiguration aufzurufen.
-
Seite 13: Externe Anzeige
3. Klicken Sie auf Open (Öffnen). 4. Geben Sie 192.168.1.200:5900 ein und klicken Sie auf OK. 5. Geben Sie den Benutzernamen und das Kennwort ein und klicken Sie auf OK. Benutzername: superuser Kennwort: superu Externe Anzeige 1. Melden Sie sich bei Ihrem Router an und öffnen Sie die Ports 5900- 5909. - Seite 14 3. Geben Sie Ihre öffentliche IP- Adresse gefolgt von :5900 ein (z. B.: 82.165.130:180: 5900) und klicken Sie dann auf OK. Wenn Sie Ihre öffentliche IP-Adresse nicht kennen, wenden Sie sich bitte an Ihren Netzwerkadministrator oder Internet-Anbieter. 4. Geben Sie den Benutzernamen und das Kennwort ein und klicken Sie dann auf OK.
-
Seite 15: Troubleshooting
2. Second, make sure the power and link lights are lit. Third, make sure the TCP/IP settings are configured properly (see Q1). Fourth, since the TK-IP101’s default IP address is 192.168.1.200, make sure that no other network devices are assigned an IP address of 192.168.1.200:5908 I have the KVM switch connected properly, but my keyboard and mouse don’t... - Seite 16 Java instruction in Section 3 for installing the viewer. Fourth, when the connection details window appears, type in your public IP address: 5900. If you still encounter problems or have any questions regarding the TK-IP101, please contact TRENDnet’s Technical Support Department.
- Seite 17 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
- Seite 18 English/Espanol - 24/7 Francais/Deutsch - 11am-8pm, Monday - Friday MET Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com/register 20675 Manhattan Place Torrance, CA 90501 Copyright ©2007. All Rights Reserved. TRENDnet.
