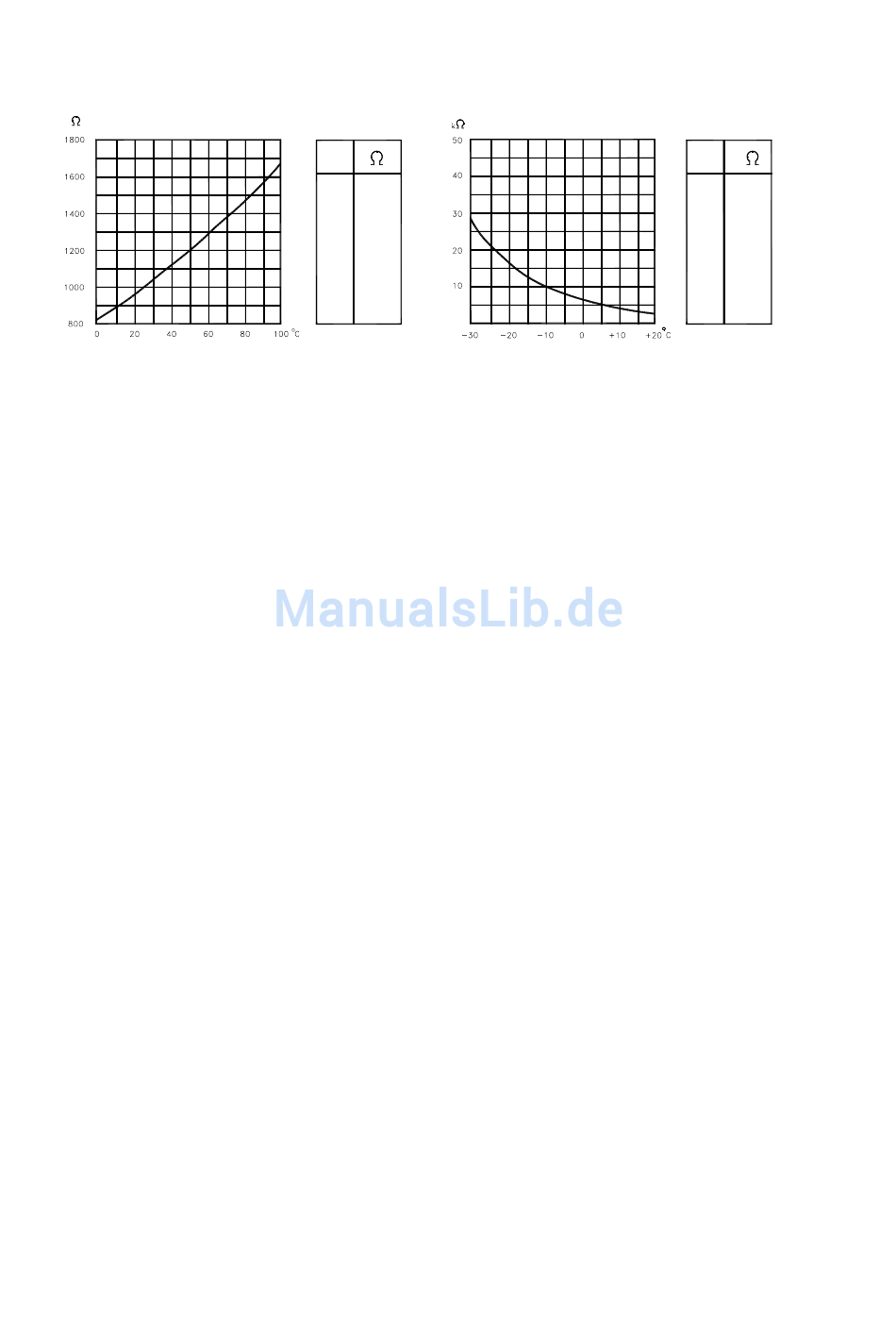

WIDERSTAND / TEMPERATUR-KENNWERTE
Bei Kontrolle wird der Widerstand an den zwei mittleren Drähten am Stecker gemessen.
Vorlauffühler T1
KONTROLLE DER HEIZANLAGE
Sollte die Heizanlage nicht funktionieren, kontrollieren Sie, dass
1. die Kesseltemperatur die rechte ist (50°C – 90°C).
2. der Strom zum Regler angeschlossen ist.
3. die Sicherungen heil sind.
4. die Umwälzpumpe läuft.
5. die Heizkörper- und Absperrventile offen sind.
6. der Programmwähler recht eingestellt ist.
7. der Mischer leicht zu drehen ist.
8. es keine Luft im Heizsystem gibt.
9. die elektrische Einschaltung korrekt gemacht ist.
10. ein Heizkörper ohne Thermostatventil ist (sicherer Kreislauf).
11. die Widerstand / Temperatur-Kennwerte der Aussen-, Vorlauffühler mit den Kurven übereinstimmen.
TECHNISCHE DATEN
Regelart
Nennspannung
Adapter
Leistungsaufnahme
Drehmoment des Motors
Drehvinkel des Motors
Minimalbegrenzung
Maximalbegrenzung
Frostschutz
AM 30 PC Umwälzpumpenlogik
Heizkurve
Parallelverschiebung
AM 30 RC Fernbedienung
Nacht/Spartemperaturabsenkung
Booster-Funktion
Raumtemperatureinstellung
Schutzart, Zentralgerät
Schutzart, Motor
Handregler
Abmessungen, Zentralgerät
Gewicht
°C
0
820
10
889
20
962
30
1039
40
1118
50
1202
60
1288
70
1379
80
1472
90
1569
100
1670
Aussenfühler T2
PI-Regler mit Mikroprozessor
18 VAC 50/60 Hz
230/18 VAC 200 mA mit 1,7 m Leitung
3 VA
5 Nm
90º
+5°C... +35°C, Vorlauftemperatur
+20°C... +90°C, Vorlauftemperatur
+5°C... +35°C, Vorlauftemperatur
+15°C... +25°C, Aussentemperatur
1 bis 9, stufenlos
+/- 10 °C, Vorlauftemperatur, stufenlos
+/- 15 °C, Vorlauftemperatur, stufenlos
0 ... 10 °C, Vorlauftemperatur, stufenlos
45 min, automatisch
+12°C... +27°C, stufenlos
IP 41
IP 41
Ja
125 x 85 x 55 mm
1,3 kg
2005.09
°C
k
20
2,67
15
3,28
10
4,06
5
5,04
0
6,31
-5
7,93
-10
10,05
-15
12,84
-20
16,54
-25
21,40
-30
27,93
7
