INSTALLATION
Zentralgerät
Die Grundplatte wird normalerweise an einen vorhandenen Mischer oder an eine Wand des Kesselraums
befestigt. Bei Wandmontierung wird die Grundplatte geteilt. Sehen Sie K unten. Das Zentralgerät wird auf
die Grundplatte angehängt.
Vorlauffühler T1
Den Vorlauffühler auf eine unisolierte Stelle der Vorlaufleitung nach dem Mischer mit dem Klebeband
befestigen. Die Rohrleitung mit dem Fühler muss danach isoliert werden um beste Messergebnisse der
Vorlauftemperatur zu erhalten.
Aussenfühler T2
Den Aussenfühler an die nord oder nord-westliche Aussenwand des Gebäudes, etwa 3 m über Erdboden,
installieren. Der Aussenfühler darf nicht über ein Fenster, eineTür, in der Nähe von einem Belüftungsrohr
oder einer anderen Öffnung, die die Fühlertemperatur beeinflussen kann, installiert werden.
Raumfühler AM 30 RA/RB
Raumfühler AM 30 RA/RB (Zubehör) soll auf einen zentralen Platz in der Wohnung installiert werden.
Der Fühler darf nicht von Zug, Sonnenschein oder anderer Wärmestrahlung beeinflusst werden.
Die optimale Stelle ist oft eine Innenwand des Wohnzimmers.

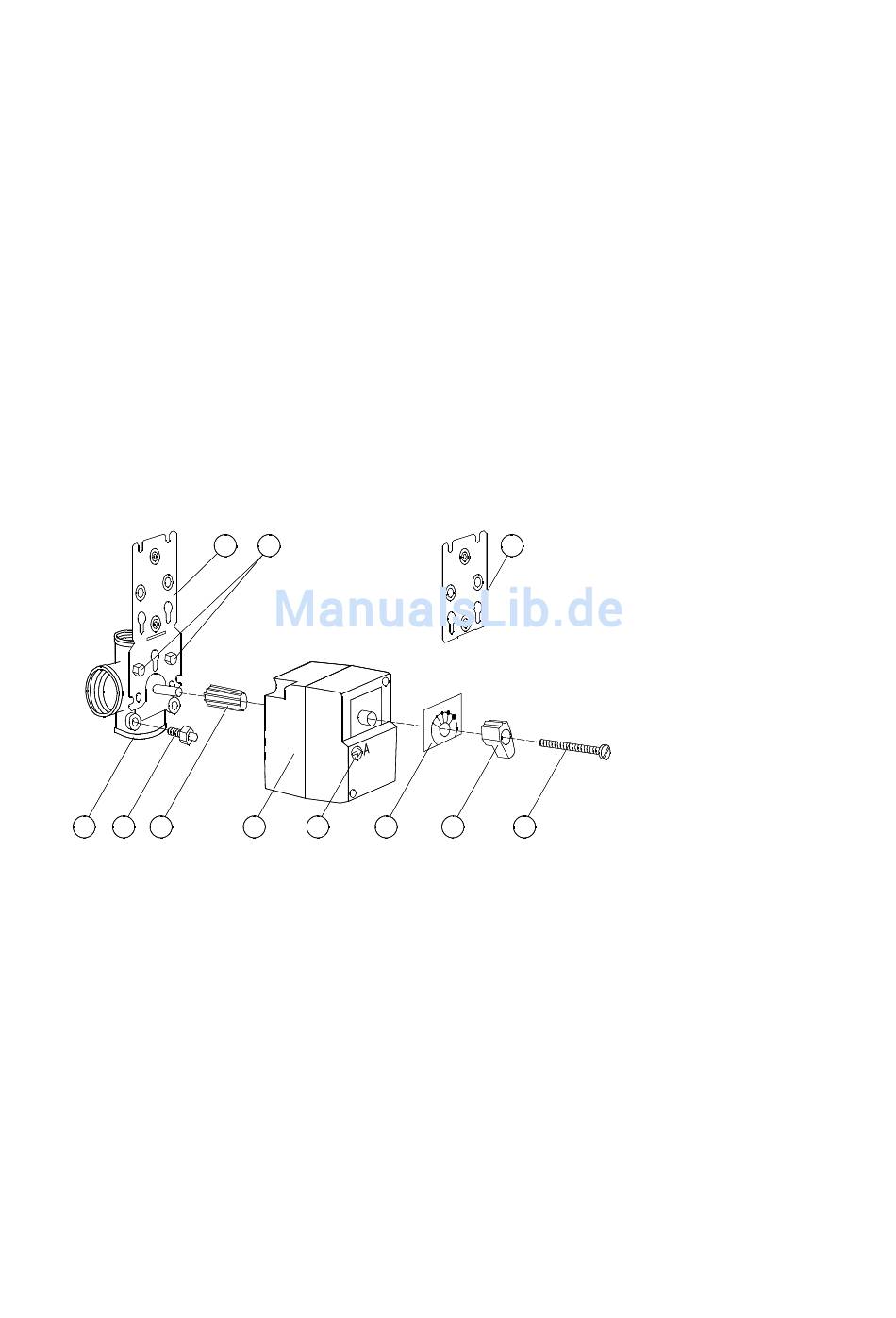

AUTOMIX 52B STELLMOTOR
I
A
B
C
1. Die Achse des Mischers A im Gegenuhrzeigersinn in die Endstellung drehen (OFFEN oder ZU).
2. Verdrehsicherung B in ein geeignetes Gewindeloch des Mischers schrauben (falls notwendig
vorhandene Schraube entfernen. Adapter C auf die Mischerachse bis zu Boden festdrücken.
3. Mischerantrieb D auf den Adapter C stecken, damit der Verdrehbolzen in einen der Schlitze am
Antriebboden passt.
4. Das Schild E so drehen damit die Anzeigeskala mit der gewünschten Funktion (OFFEN/ZU)
übereinstimmt und dann auf den Mischerantrieb stecken.
5. Handvestellgriff F mit Pfeilmarke auf das linke Skalenende zeigend aud die Antriebsachse stecken
und die ganze Einheit mit Schraube G festziehen.
6. Mit Schraubendreher den Handverstellknopf am Antrieb von "A" auf "Hand" stellen und mittels
Handgriff F den Mischer von einer Endstellung in die andere drehen. Der Antrieb muss
unbedingt von einem Endschlag zum anderen bewegt werden können (90°).
7. Die Motorleitung nach Anschlussplan zum MOTOR-Stecker im Zentralgerät anschliessen.
8. Handverstellknopf auf "A" stellen, der Antrieb läuft in die gewünschte Stellung.
J
D
H
E
K
F
G
2005.09
2
