AUTOMIX 30 Q Quarzuhr mit Tages- und Wochenprogramm für Nacht/Spartemperatur,

6 Absenkungen pro Tag. Die Quarzuhr hat 150 h Gangreserve.

Grobeinstellung: Schaltscheibe in Pfeilrichtung drehen, bis der aktuelle Wochentag dem Markierungspfeil C

gegenüber steht.

Feineinstellung: Minutenzeiger in Pfeilrichtung weiterdrehen, bis aktuelle Uhrzeit dem Markierungspfeil C

gegenüber steht.

Bei Lieferung ist die Uhr vorprogrammiert. Nacht/Spartemperatur startet um 22.00 Uhr und Tagestemperatur

um 6.00 Uhr. Das Programm lässt sich leicht ändern. Um eine Temperaturabsenkung zu erhalten, werden

eine Anzahl Kippreiter B zum äusseren Kranz der Uhr verschoben. Ein Kippreiter entspricht 2 Stunden.

Beim ersten nicht verschobenen Reiter geht das Programm auf Tagestem-peratur zurück. Die Quarzuhr hat

eine 150 h Gangreserve.

Wenn die Uhr zu einem Kippreiter des äusseren Kranzes kommt, startet die Absenkung. Das gelbe Licht

leuchtet, sobald die Nacht/Spartemperatur an ist.

Absenkung der Vorlauftemperatur wird mit Wähler H festgelegt. Die Gradierung des Wählers H bedeutet

Vorlauftemperatur. 5ºC Vorlauftemperatur ist ca. 2ºC Raumtemperatur. NB! Mit eingeschaltetem

Raumtemperaturfühler bedeuetet die Gradierung des Wählers H Raumtemperatur.

AUTOMIX 30 D Digitaluhr mit Tages- und Wochenprogramm für Nacht/Spartemperatur,

8 Absenkungen pro Tag. Die Digitaluhr hat 150 h Gangreserve. Für Programmierung der Digitaluhr, sehen

Sie beigefügte Instruktion.

Absenkung der Vorlauftemperatur wird mit Wähler H festgelegt. Die Gradierung des Wählers H bedeutet

Vorlauftemperatur. 5ºC Vorlauftemperatur ist ca. 2ºC Raumtemperatur. NB! Mit einge-

schaltetem Raumtemperaturfühler, bedeuetet die Gradierung des Wählers H Raumtemperatur.

BOOSTER-FUNKTION

Booster-Funktion bedeutet eine erhöhte Vorlauftemperatur nach einer Absenkungsperiode.

Um die normale Raumtemperatur schneller zu erreichen, ist die Vorlauftemperatur während 45 min

einen halben Wert der Absenkungstemperatur höher. Während der Boosterperiode leuchten das grüne

und gelbe Licht wechselweise.

Wärme beeinflusst langsam. Bei Änderung der Temperatureinstellung dauert es bis zu mehreren

Stunden ehe die Raumtemperatur mit der neu eingestellten Temperatur übereinstimmt. Die Zeit ist

von der Dimensionierung der Heizanlage und von der Isolation des Gebäudes abhängig.

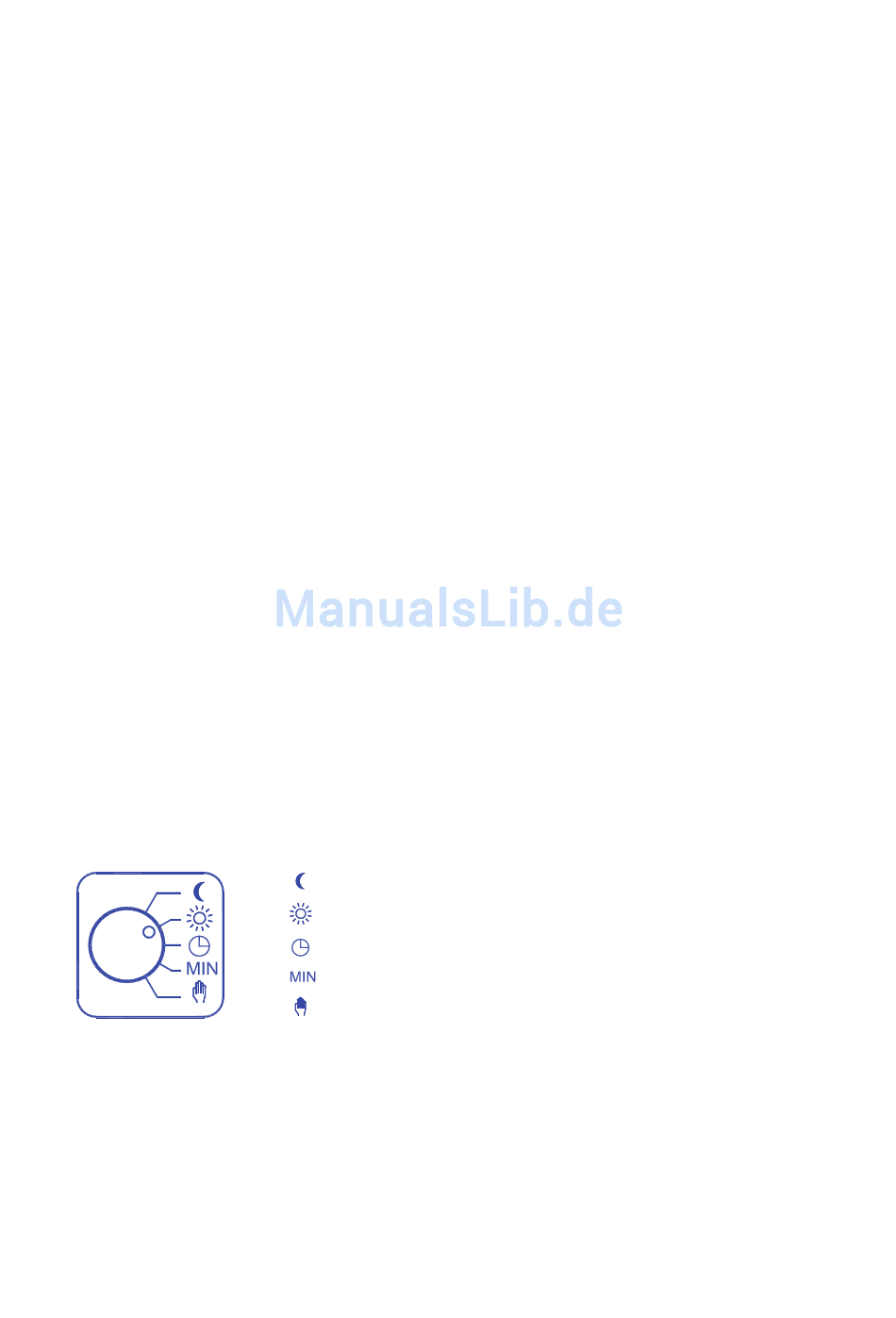

PROGRAMMWÄHLER

MIN ist Frostschutzlage mit min. Vorlauftemperatur. Die min. Vorlauftemperatur wird mit Wähler E

eingestellt. Uhr und Pumpe laufen.

Bei Handbetrieb ist der Stellmotor ausser Funktion. Die Pumpe läuft. Mit Schraubendreher den Handverstell-

knopf am Antrieb von „A" auf „HAND" stellen und den Mischer in die gewünschte Stellung drehen.
