Automix 30 ist ein elektronischer Dreipunktheizungsregler mit PI-Verhalten, der in Abhängigkeit von der
Aussentemperatur über Mischer und Stellmotor die Vorlauftemperatur regelt.
Automix 30 kann durch eine entsprechend ausgelegte Heizkurve sowohl zur Regelung von Radiatoranlagen
wie auch zur Regelung von Fussbodenheizungen eingesetzt werden.
DREI MODELLEN
•
AUTOMIX 30 E Elektronische Uhr mit 24 h Programm für Nacht/Spartemperatur.
Eine einstellbare Absenkung pro Tag.
•
AUTOMIX 30 Q Quarzuhr mit Tages- und Wochenprogramm für Nacht/Spartemperatur,
6 Absenkungen pro Tag. Die Quarzuhr hat 150 h Gangreserve.
•
AUTOMIX 30 D Digitaluhr mit Tages- und Wochenprogramm für Nacht/Spartemperatur,
8 Absenkungen pro Tag. Die Digitaluhr hat 150 h Gangreserve.
LIEFERTEILE
1. Elektronisches Zentralgerät AM 30 E, AM 30 Q oder AM 30 D mit vier LED-Betriebsanzeigen.
2. Stellmotor 24 VAC 50/60 Hz 5 Nm
3. Vorlauffühler T1 mit 2 m Leitung
4. Aussenfühler T2 mit 15 m Leitung
1. Adapter 230/18 VAC 50/60 Hz 200 mA 1,7 m Leitung
2. Grundplatte
ZUBEHÖR
•
AM 30 RA Raumfühler für AUTOMIX 30 E. Der Raumfühler hat Fernbedienung für Programmierung
der Nacht/Spartemperatur und LEDs für Nacht/Spar oder Tagestemperatur im Betrieb.
•
AM 30 RB Raumfühler für AUTOMIX 30 Q und AUTOMIX 30 D. Der Raumfühler hat LEDs für
Nacht/Spar- oder Tagestemperatur im Betrieb.
•
AM 30 RC Fernbedienung der Parallelverschiebung. Mit Fernbedienung kann die Vorlauftemperatur
mit 9ºC abgesenkt und mit 6°C erhöht werden.
•
AM 30 PC Umwälzpumpenlogik stoppt die Pumpe automatisch, sobald die gewählte Aussentemperatur
erreicht ist. Pumpe und Stellmotor laufen getrennt kurz einmal pro 48 h.

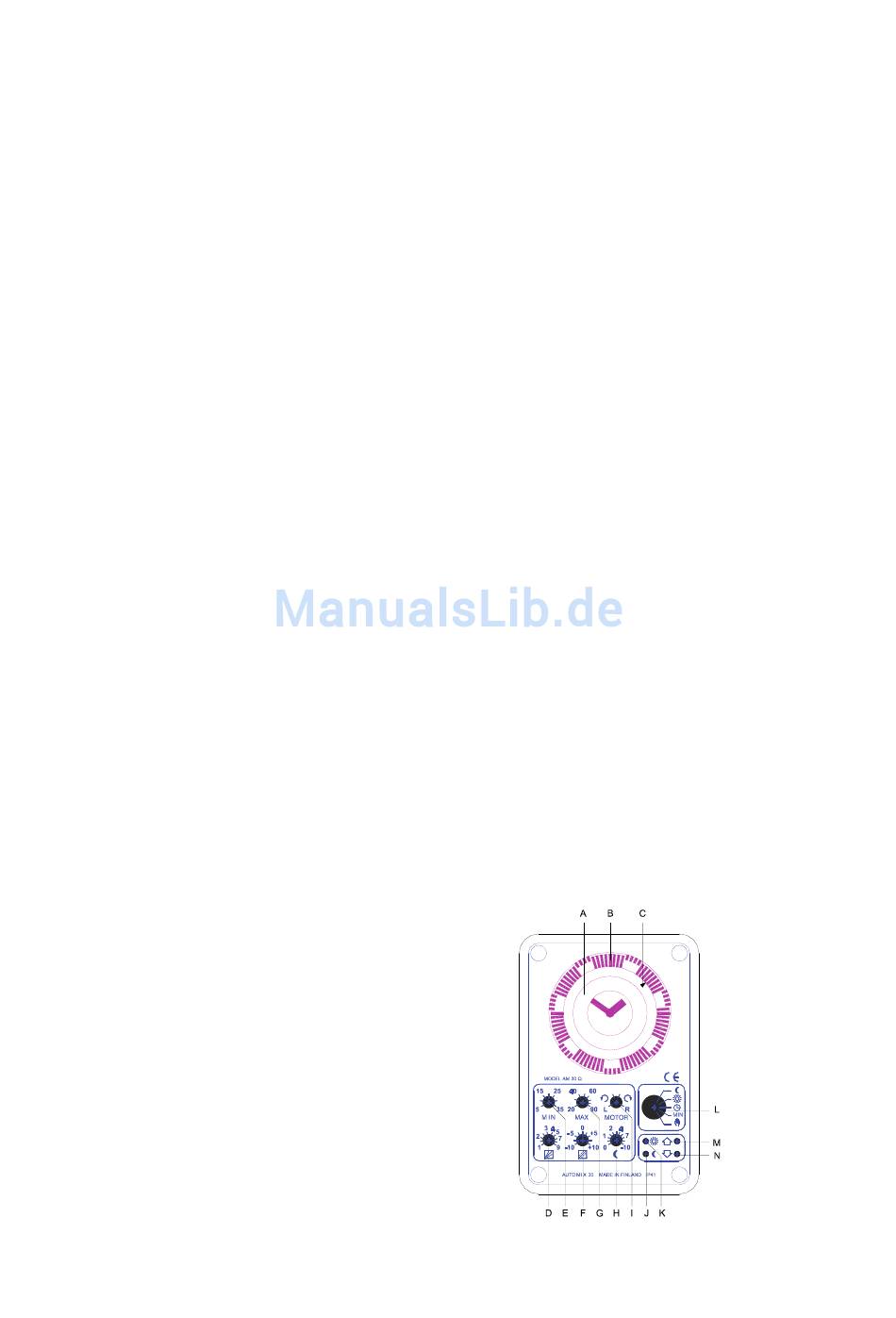

ZENTRALGERÄT
A. Programmuhr
B. Kippreiter
C. Uhrzeitpfeil
D. Heizkurven, Steilheit
E. Minimalbegrenzung der Vorlauftemperatur
F. Parallelverschiebung der Heizkurve
G. Maximalbegrenzung der Vorlauftemperatur
H. Nacht/Spartemperatur
I.
Motor rechts-/linksdrehend
J. Gelbes licht, Nacht/Spartemperatur an
K. Grünes Licht, Tagestemperatur an
L. Programmwähler
M. Rotes Licht – Mischer öffnet
N. Rotes Licht – Mischer schliesst
AUTOMIX 30
Witterungsgeführter Vorlauftemperaturregler
INSTALLATIONS- UND BETRIEBSANLEITUNG
2005.09
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für kunzel AUTOMIX 30
Inhaltszusammenfassung für kunzel AUTOMIX 30
- Seite 1 AM 30 RA Raumfühler für AUTOMIX 30 E. Der Raumfühler hat Fernbedienung für Programmierung der Nacht/Spartemperatur und LEDs für Nacht/Spar oder Tagestemperatur im Betrieb. • AM 30 RB Raumfühler für AUTOMIX 30 Q und AUTOMIX 30 D. Der Raumfühler hat LEDs für Nacht/Spar- oder Tagestemperatur im Betrieb. •...
-
Seite 2: Installation
2005.09 INSTALLATION Zentralgerät Die Grundplatte wird normalerweise an einen vorhandenen Mischer oder an eine Wand des Kesselraums befestigt. Bei Wandmontierung wird die Grundplatte geteilt. Sehen Sie K unten. Das Zentralgerät wird auf die Grundplatte angehängt. Vorlauffühler T1 Den Vorlauffühler auf eine unisolierte Stelle der Vorlaufleitung nach dem Mischer mit dem Klebeband befestigen. -
Seite 3: Elektrischer Anschluss
2005.09 ELEKTRISCHER ANSCHLUSS AUTOMIX 30 wird einbaufertig geliefert. Die fertig verdrahteten Fühler T1, T2, Motor, Adapter und Zubehör AM 30 RA/RB/RC oder PC zum Zentralgerät anschliessen. Die Leitungen können verlängert werden. Die zwei mittleren Drähte werden dabei verwendet. MONTIERUNG DES AUTOMIX 30... -
Seite 4: Einstellung Der Heizkurve
Aussentemperatur EINSTELLUNG DER NACHT/SPARTEMPERATUR, PROGRAMMUHR AUTOMIX 30 E hat eine elektronische Uhr mit Programm für Nacht/Spartemperatur, einstellbar einmal pro 24h. Die Startzeit der Nacht/Spartemperatur wird mit dem Programmwähler L festgelegt. Soll die Nacht/Spartemperatur z.B. um 22.00 Uhr beginnen und 7 Stunden dauern, ist der Programmwähler um 22.00 Uhr von Dauernd Tagestemperatur auf Automatische Tages-/Spartemperatur festzulegen. -
Seite 5: Minimal- Und Maximalbegrenzung
2005.09 AUTOMIX 30 Q Quarzuhr mit Tages- und Wochenprogramm für Nacht/Spartemperatur, 6 Absenkungen pro Tag. Die Quarzuhr hat 150 h Gangreserve. Grobeinstellung: Schaltscheibe in Pfeilrichtung drehen, bis der aktuelle Wochentag dem Markierungspfeil C gegenüber steht. Feineinstellung: Minutenzeiger in Pfeilrichtung weiterdrehen, bis aktuelle Uhrzeit dem Markierungspfeil C gegenüber steht. - Seite 6 Die Absenkungsperiode muss jetzt aufs neue eingestellt werden. Die Raumtemperaturabsenkung von 1º 2º oder 3ºC ist mit Wähler B festzulegen. AM 30 RB Raumfühler ist Zubehör für AUTOMIX 30 Q / D. Grünes Licht bedeutet Tagesprogramm und gelbes Licht Nacht/Sparprogramm. FERNBEDIENUNG AM 30 RC AM 30 RC ist Zubehör für alle AUTOMIX 30.
-
Seite 7: Kontrolle Der Heizanlage
2005.09 WIDERSTAND / TEMPERATUR-KENNWERTE Bei Kontrolle wird der Widerstand an den zwei mittleren Drähten am Stecker gemessen. °C °C 2,67 3,28 4,06 1039 5,04 1118 6,31 1202 7,93 1288 10,05 1379 12,84 1472 16,54 1569 21,40 1670 27,93 Vorlauffühler T1 Aussenfühler T2 KONTROLLE DER HEIZANLAGE Sollte die Heizanlage nicht funktionieren, kontrollieren Sie, dass...
