Inhaltszusammenfassung für Hansa COMPACT 1

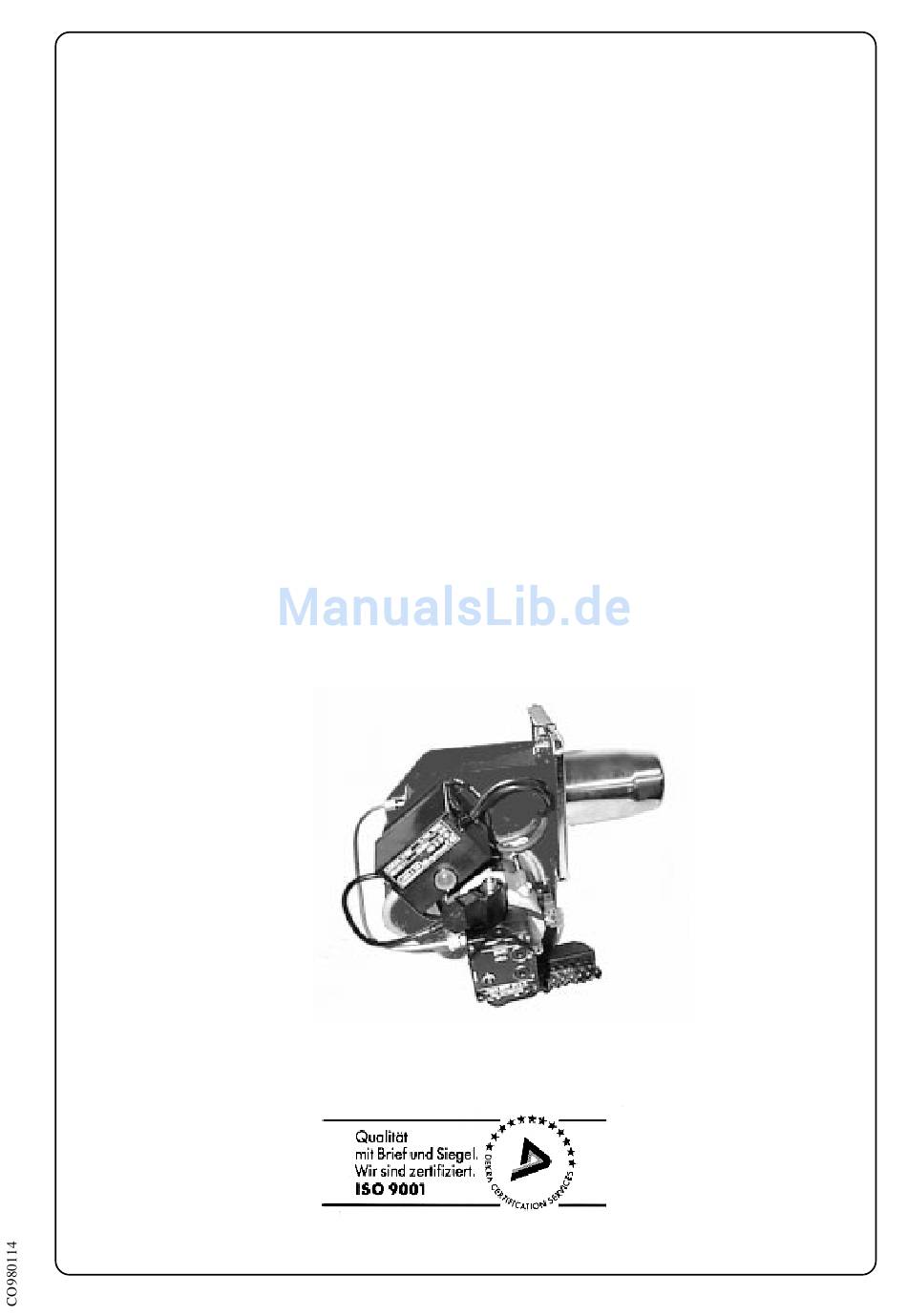

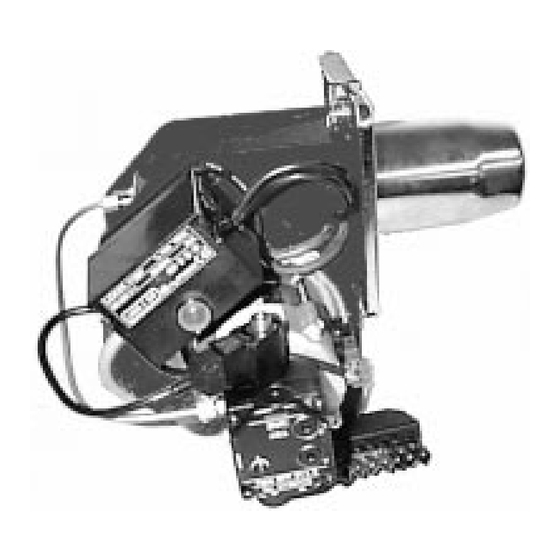

- Seite 1 Betriebsanleitung Ölbrenner COMPACT "1" Leistung bis 76,0 : von 12,5 Seite - 1 Technische Änderungen vorbehalten. Für Druckfehler wird keine Haftung übernommen.
-
Seite 2: Montage
· Um einen gleichbleibenden Wirkungsgrad zu erhalten, muß ein Zugregler eingebaut werden. Compact Maße in mm: A= 215,0 , B= 120,0 , C=195,0 Breite:ikl.Ansaugstutzen 280,0 Breite:ohne Ansaugstutzen 265,0 Kartoninhalt: 1 Ölbrenner Compact 1 1 Betriebsanleitung 1 Bedienungsanleitung 1 Befestigungsflansch 1 Flanschdichtung 1 EURO-Stecker (7polig) Brennerseitig 2 Ölschläuche 850 mm 1/4"... - Seite 3 2-2,5 12,0 12/ 1,0 / 22 1,65 / 45° 76,0 11,0 12/ 1,0 / 22 Compact 1.1 Stauscheibe: 4 Schlitze, Kernloch 17,5 mm, Schlitzbreite 1,0 mm Compact 1.2 Stauscheibe: 12 Schlitze, Kernloch 19,0 mm, Schlitzbreite 1,0 mm Compact 1.3 Stauscheibe: 12 Schlitze, Kernloch 22,0 mm, Schlitzbreite 1,0 mm Flammrohrlänge: Standart 120,0 mm...
- Seite 4 Fehlerursache Ursache: Fehler: Beseitigung: austauschen Sicherung defekt Brenner läuft entriegeln Sicherheitsthermostat nicht an verriegelt nach Temperaturabfall neuer Temperatur oder Regelein- Startversuch stellung ist überschritten austauschen Steuergerät defekt austauschen Motor defekt austauschen (evtl. überbrük- Ölvorwärmer: Heizung oder ken) Thermostat defekt Kupplung: Motor-Pumpe austauschen defekt a) mit Flammenbildung:...
-
Seite 5: Gewährleistung
Örtilche EVU- und VDE-Vorschriften beachten. Die Gesamtleistungsaufnahme während des Betriebs beträgt ca. 180 W Ölvorwärmer QRB 1 Photowiderstand Störlampe extern Brennermotor L1 Phase 220 V oder Alarmeinrichtung Zündtransformator Q Erdungs-Anschluß Betriebsstundenzähler Magnetventil eins N Nulleiter T1 +T2 Kesselthermostat Schaltplan: Abb. 5 0 , 1 3 0 , 1 2 0 , 1 1...
