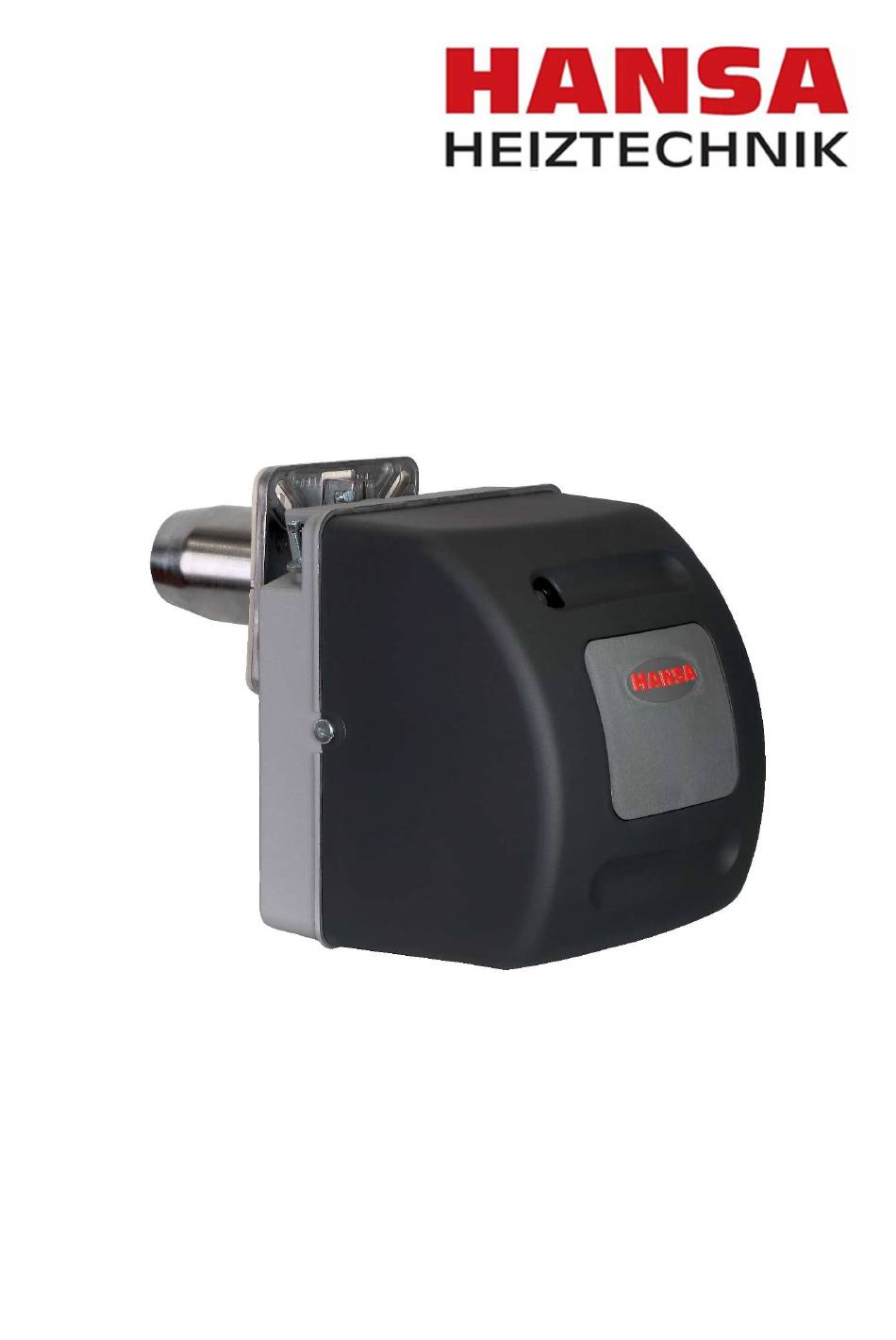

- Seite 1 Betriebsanleitung HVS 5.3 (G) Leistungsbereich: 13,0 – 60,0 kW Geprüft nach 1. BImSchV, schadstoffarm...
-
Seite 2: Inhaltsverzeichnis
Einleitung Inhalt Einleitung ..............................1 Hinweise vor der Montage des Brenners .................... 1 Kartoninhalt ............................1 Montage ..............................2 Leistungstabelle ............................3 Inbetriebnahme ............................4 Elektroanschlussschema.......................... 5 Technische Daten ............................ 6 Feuerungsautomat ..........................7 Störcode ..............................8 Störcodetabelle ........................... 9 Gewährleistung ............................. -
Seite 3: Einleitung
Einleitung Hinweise vor der Montage des Brenners & Kartoninhalt Einleitung Brenner aus dem Hause Hansa Heiztechnik sind Qualitätserzeugnisse. Bei fachgerechter Montage, Einregulierung und Wartung arbeiten die Brenner auf Jahre hinaus sicher, zuverlässig und wirtschaftlich. Technische Änderungen vorbehalten. Für Druck- und Anwendungsfehler wird keine Haftung übernommen. -
Seite 4: Montage
Montage Montage Als erstes sind der Kesselflansch und die Flanschdichtung (Abb.1) an den Kessel anzubringen. Hierfür benutzen Sie die beigefügten Schrauben und Unterlegscheiben. Der Kesselflansch ist in der richtigen Position (Markierung „Oben“) an den Kessel anzuschrauben. Der Flansch ist so konstruiert, dass sich der Brenner leicht in den Feuerungsraum neigt. Je nach Feuerraumtiefe wird der Brenner in den Kesselflansch geschoben und festgeklemmt. -
Seite 5: Leistungstabelle
3 mm (60° Düse) 4 mm ( 45° Düse) Pressungsschieber siehe Leistungstabelle Maß X = druckseitiger Lufteinstellbereich HVS 5.3 = 4 Schlitze, Kernloch 17,5 mm HVS 5.3 (G9) = 12 Schlitze, Kernloch 22,0 mm Abb. 3 Position Stauscheibe und Öldüse... -
Seite 6: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Hat der Ölvorwärmer die erforderliche Öltemperatur erreicht, beginnt der Start mit Vorbelüftung und Vorzündung. Nach Öffnung des Magnetventils kommt es zur Flammenbildung. Der Flammenwächter (Fotowiderstand) überwacht das Programm und schaltet es bei Störung ab. Schaltet der Brenner ab, fällt die Sperrklappe zu. Sie verhindert eine Auskühlung des Feuerraumes. -
Seite 7: Elektroanschlussschema
Elektroanschlussschema Elektroanschlussschema Wichtig! Örtliche EVU- und VDE-Vorschriften müssen beachten werden! Die Gesamtleistungsaufnahme des HVS 5.3 (G) beträgt während des Betriebes ca. 180W. QRB 1 Fotowiderstand Ölvorwärmer Störungsanschluss Brennermotor Phase 230 V Betriebsstundenzähler Zündtransformator T1 + T2 Kesselthermostat Erdungsanschluss Nullleiter Magnetventil eins... -
Seite 8: Technische Daten
Technische Daten Technische Daten Steuergerät LMO 14 1-stufig LMO 24 2-stufig Zündtransformator EBI #052F4035 Motor OE 6 430 90W Hanning Pumpe Danfoss BFP 21L3* ab 2011 Magnetventil Danfoss Fotowiderstand QRB 1C A050B040B oder. Danfoss Lüfterrad O 120 * 40 TLR OHE... -
Seite 9: Feuerungsautomat
Feuerungsautomat Feuerungsautomat Bedienung Der Entriegelungstaster „EK…“ ist das Zentrale Bedienelement für Entriegelung sowie Aktivierung/Deaktivierung der Diagnose. Die mehrfarbige Signalleuchte „LED“ im Entriegelungstaster ist das zentrale Anzeigeelement für visuelle Diagnose sowie Interfacediagnose. Beide Elemente „EK…“ und „LED“ sind unter der Klarsichthaube des Entriegelungstasters untergebracht. -
Seite 10: Störcode
Störcode Störungsursachendiagnose Störcode Störungsursachendiagnose Nach Störabschaltung leuchtet die rote Störsignalleuchte „LED“. In diesem Zustand kann durch Betätigen des Entriegelungstasters > 3 s die visuelle Störursachendiagnose gemäß Störcodetabelle aktiviert werden. Durch nochmalige Betätigung des Entriegelungstasters > 3 s wird die Interfacediagnose aktiviert. -
Seite 11: Störcodetabelle
Störcode Störcodetabelle Störcodetabelle Blinkcode „rot“ der „AL“ an Kl. 10 Mögliche Ursache Störsignalleuchte „LED“ 2x blinken Keine Flammenbildung am Ende der „TSA“ • Defekte oder verschmutze Brennstoffventile • Defekter oder verschmutzter Flammenfühler • Schlechte Brennereinstellung, kein Brennstoff • Defekte Zündeinrichtung 3x blinken Frei 4x blinken... -
Seite 12: Gewährleistung
Gewährleistung Gewährleistung Die Typen HVS 5.3 (G) sind ein Markenfabrikat. Die Gewährleistung für die Anbauteile beträgt 24 Monate. Die Brenner müssen fachgerecht installiert, montiert und eingemessen sein. Bei Nichteinhaltung der vorgenannten Bedingungen, fehlerhafter Bedienung oder Falschanschluss erlischt der Garantieanspruch... - Seite 13 Hansa Heiztechnik GmbH I Burgdamm 3I D-27404 Rhade Telefon: +49 (0) 42 85 93 07-0 I Fax: + 49 (0) 42 85 93 70 30 info@hansa-heiztechnik.de I ww.hansa-heiztechnik.de...
