Bedienungsanleitung CM03x980
6
Ausgänge
6.1
Ausgang 1
Relais mit potentialfreiem Schließkontakt oder
Optokoppler mit offenem Emitter und Kollektor
6.2
Ausgang 2
Relais mit potentialfreiem Wechselkontakt oder
Optokoppler mit offenem Emitter und Kollektor.
6.3
Aktive Ausgänge
Ein aktiver Ausgang wird auf dem Display mit
oder
angezeigt.
Für Sicherheitsschaltungen können die Relais-
bzw. die Optokopplerausgänge invertiert werden,
d.h. die Relais werden bei Erreichen der Vorwahlen
spannungslos bzw. die Optokoppler gesperrt.
Hierzu müssen die Parameter Pr.OUT1 und
Pr. OUT2 bei Dauersignal auf
Wischsignal auf
bzw.
werden.
7

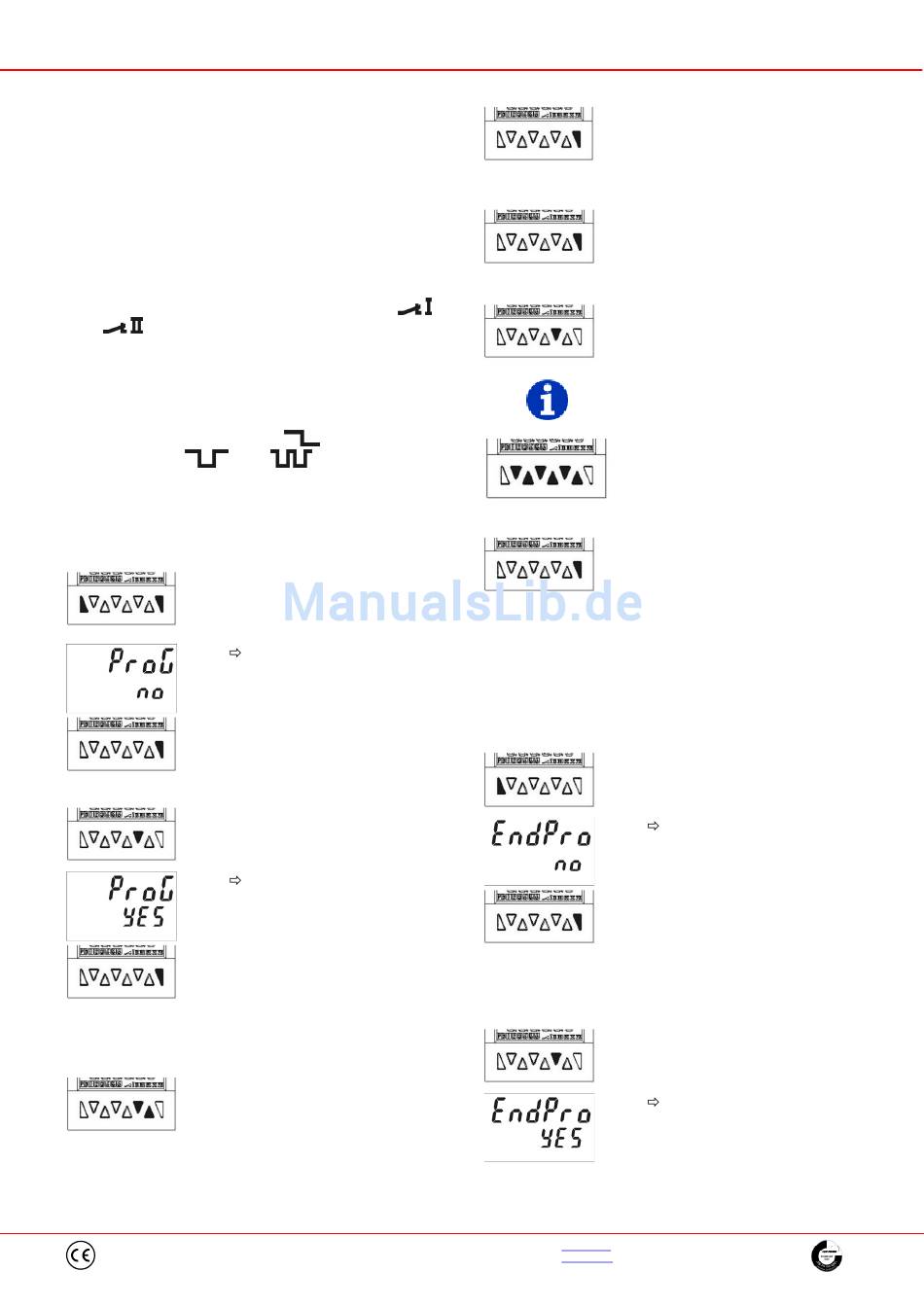

Programmierung
7.1
Einstieg in die Programmierung
Reset-Taste und Prog/Mode-
Taste für 3 s gleichzeitig drücken
Mit der Prog/Mode-Taste kann
die Programmierung wieder
verlassen werden.
Mit der Taste T2 wird die
Weiterführung in der
Programmierung gewählt
Einstieg in die Hauptmenüs
durch Betätigung der Prog/Mode-
Taste
7.2
Anwahl der Hauptmenüs
Mit den Tasten T2 (vor) und T1
(zurück) werden die Menüs
angewählt
ipf electronic gmbh
und bei
eingestellt
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
Kalver Str. 25 - 27
Fon 02351 9365-0
D-58515 Lüdenscheid
Fax 02351 9365-19
7.3
Einstieg in ein Untermenü
Mit der Prog/Mode-Taste wird
das Untermenü geöffnet und der
erste Menüpunkt wird angezeigt.
7.4
Anwahl der Menüpunkte
Mit der Prog/Mode-Taste wird
innerhalb des Untermenüs ein
Menüpunkt angewählt.
7.5
Einstellung der Menüpunkte
Mit der Taste T2 werden die
einzelnen Einstellungen der
Menüpunkte angewählt
Bei Einstellungen von
Zahlenwerten ist jeder Dekade
eine Taste zugeordnet, mit der
der Wert um Eins erhöht werden
kann
7.6
Übernehmen der Einstellung
Durch Betätigen der Prog/Mode-
Taste wird die aktuelle
Einstellung übernommen und in
den nächsten Menüpunkt weiter
geschaltet.
7.7
Beenden der Programmierung
Während der Programmierung kann durch
Betätigung der Reset-Taste die Programmierung
bei jedem Menüpunkt beendet werden.
Reset-Taste betätigen
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste beginnt
das Programmiermenü von
vorne. Die zuletzt eingestellten
Werte bleiben erhalten. Diese
können nun nochmals verändert
oder kontrolliert werden.
Mit der Dekadentaste T2 wird die
Beendung der Programmierung
angewählt
www.ipf.de
info@ipf.de
Seite 6
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
Änderungen vorbehalten!
Stand: Februar 2013
