Bedienungsanleitung CM03x980
15 Eingangsarten Zeitmessung
Funktion

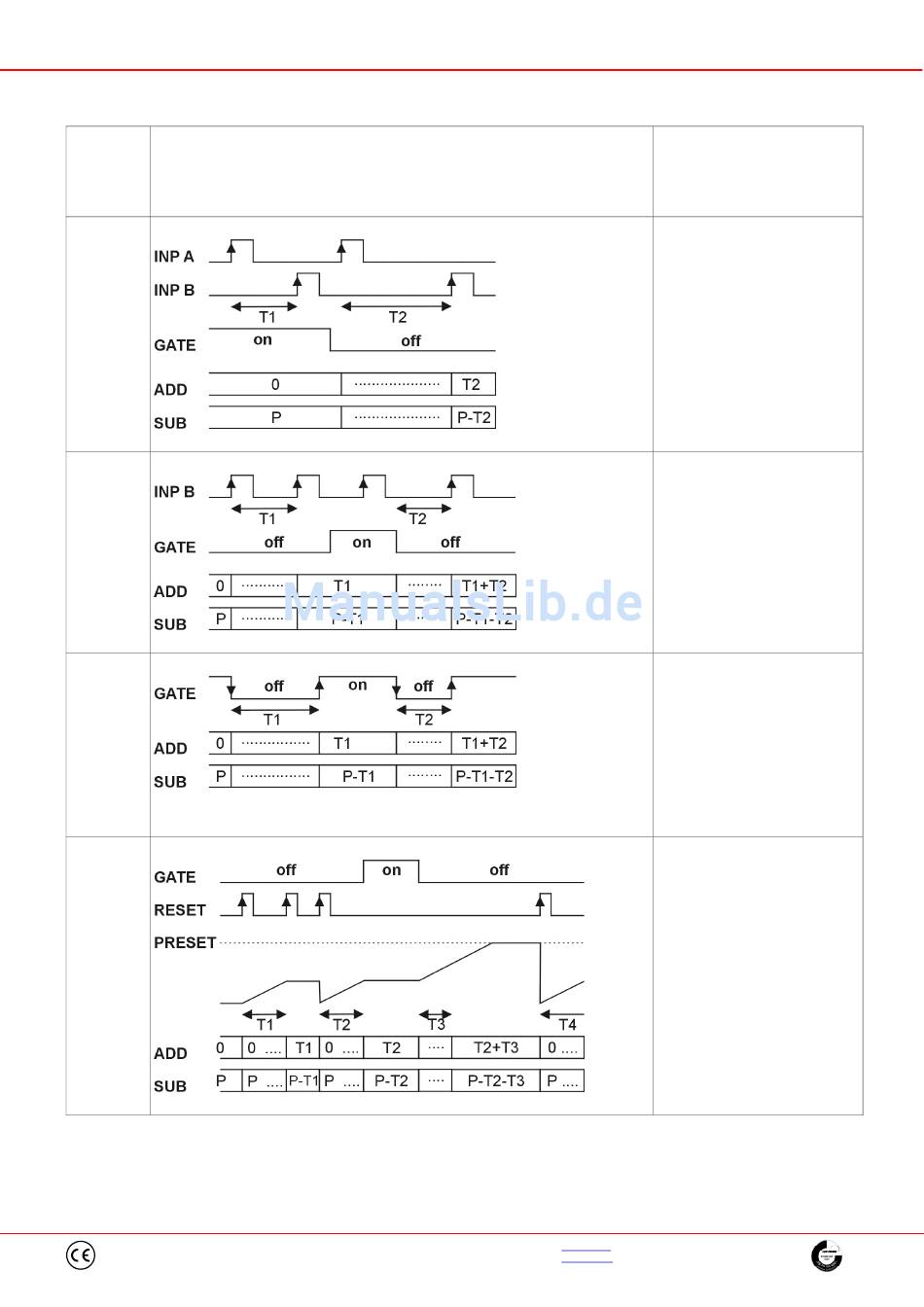

Diagramm
InA.InB
InB.InB
FrRrun
Auto
ipf electronic gmbh
Kalver Str. 25 - 27
Fon 02351 9365-0
D-58515 Lüdenscheid
Fax 02351 9365-19
PnP: Zählung bei
steigender Flanke
nPn: Zählung bei fallender
Flanke
Inp A: Start
Inp B: Stop
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: Start/Stop
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: ohne Funktion
Steuerung der
Zeitmessung nur über
GATE-Eingang
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: ohne Funktion
Steuerung der
Zeitmessung über RESET
(manuell oder elektrisch)
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
www.ipf.de
Änderungen vorbehalten!
info@ipf.de
Stand: Februar 2013
Seite 22
