Bedienungsanleitung CM03x980
9

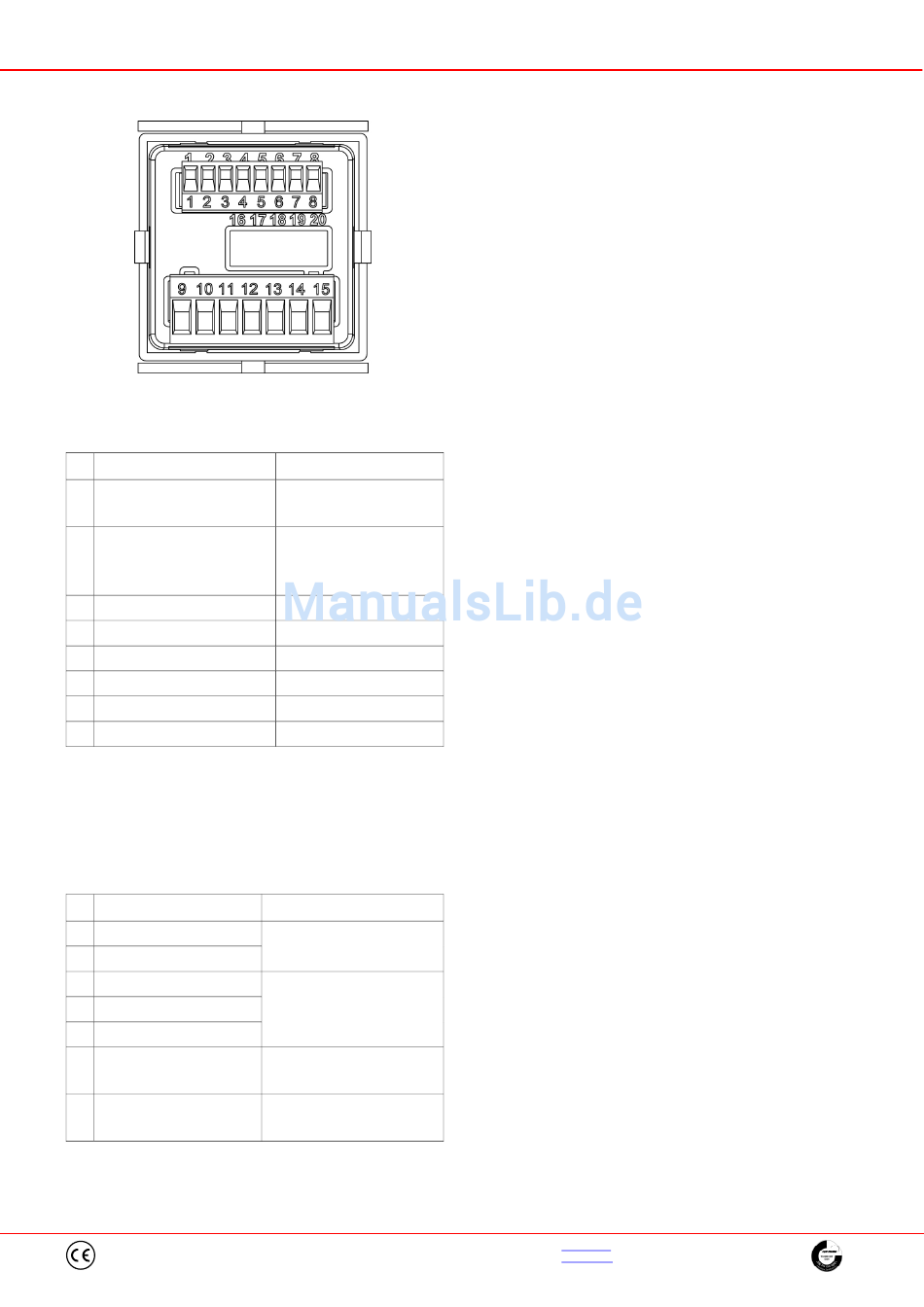

Anschlussbelegung
9.1
Signal- und Steuereingänge
Nr Bennennung
1
AC: 24V DC/80mA
DC: U
durchgeschleift
B
2
GND (0V DC)
3
INP A
4
INP B
5
RESET
6
LOCK
7
GATE
8
MPI
9.2
Spannungsversorgung und
Ausgänge
9.2.1 Ausführung mit Relais
Nr Benennung
9
Relaiskontakt C.1
10 Relaiskontakt N.O.1
11 Relaiskontakt C.2
12 Relaiskontakt N.O.2
13 Relaiskontakt N.C.2
14 AC: 90...260V AC N~
DC: 10...30V DC
15 AC: 90...260V AC L~
DC: GND (0V DC)
ipf electronic gmbh
Funktion
Sensorversorgungs-
Spannung
Gemeinsamer
Anschluss Signal-
und Steuereingänge
Signaleingang A
Signaleingang B
Rücksetzeingang
Tastaturverriegelung
Toreingang
Benutzereingang
Funktion
Ausgang 1
Ausgang 2
Spannungsversorgung
Spannungsversorgung
Kalver Str. 25 - 27
Fon 02351 9365-0
D-58515 Lüdenscheid
Fax 02351 9365-19
10 Technische Daten
10.1
Allgemeine Daten
Anzeige
LCD positiv oder negativ,
hinterleuchtet
2 x 6-stellig
Ziffernhöhe
obere Zeile
untere Zeile
Sonderzeichen
Übersteuerung/
Blinken, 1s
Untersteuerung
Zähler verliert bis 1 Dekade
keine Impulse
Datensicherung
> 10 Jahre, EEPROM
Bedienung
8 Tasten
10.2
Impulszähler
Zählfrequenz
max. 55kHz (siehe unter 13.
Frequenzen typ.)
Ansprechzeit der Ausgänge:
Relais
Add;Sub;Trail
bei automatischer Wiederholung
A/B ; (A-B)/A
10.3
Tacho/Frequenzzähler
Frequenzbereich
0,01Hz bis 65kHz (siehe
unter 13. Frequenzen typ.)
Messprinzip
≤ 76.3Hz Periodendauer
> 76.3Hz Torzeit
Torzeit ca. 13,1ms
Messfehler
< 0,1% je Kanal
Ansprechzeit der Ausgänge:
1-Kanal-Betrieb
< 100ms @ 40kHz
< 350ms @ 65kHz
2-Kanal-Betrieb
< 150ms @ 40kHz
< 600ms @ 65kHz
10.4
Zeitzähler
Sekunden
Minuten
Stunden
h.min.s
kleinste messbare Zeit 500µs
Messfehler
Ansprechzeit der Ausgänge:
Relais
www.ipf.de
info@ipf.de
Seite 17
9mm
7mm
2mm
< 13ms
< 13ms
< 34ms
0.001s ... 999 999s
0.001min ... 999 999min
0.001h ... 999 999h
00h.00min.01s ...
99h.59min.59s
< 50ppm
< 13ms
Änderungen vorbehalten!
Stand: Februar 2013
