Bedienungsanleitung CM03x980
3
Beschreibung
6-stellige Multifunktions- LCD-Anzeige
Gut ablesbare 2-zeilige LCD-Anzeige mit Symbolen
für die angezeigte Vorwahl und den Zustand der
beiden Ausgänge
Gleichzeitige Anzeige des Istwert und der
Vorwahlen bzw. den Nebenzählern
Ausführung ohne/mit hintergrundbeleuchtetem
Display
Add./Subtr. Vorwahlzähler mit zwei Vorwahlen
Relais- oder Optokopplerausgänge
Einfache Programmierung
Einfache Einstellung der Vorwahlen über die
Fronttasten oder über die Teach-Funktion
Stufen- oder Schleppvorwahl
Impuls-, Frequenz- oder Zeit- bzw.
Betriebsstundenzähler
Vorwahlzähler, Batchzähler oder
Gesamtsummenzähler
Setzfunktion für Impuls- und Zeitzähler
Multiplikations- und Divisionsfaktor (00.0001 ..
99.9999) für Impuls- und Frequenzzähler
Mittelwertbildung und Startverzögerung für
Frequenzzähler
Eingangsarten:
Impulszähler: cnt.dir , up.dn , up.up , quad ,
quad2 , quad4 , A/B , (A-B)/Ax100%
Frequenzzähler: A , A – B , A + B , quad , A/B , (A-
B)/Ax100%
Zeitzähler: FrErun , Auto , InpA.InpB , InpB.InpB
Ausgangsoperationen:
Add , Sub , AddAr, SubAr , AddBat , SubBat ,
AddTot , SubTot , Trail , TrailAr
4-stufiger RESET-Mode
3-stufige Tastaturverriegelung (Lock)
MPI-Eingang für DisplayLatch, Teach-Funktion
oder Setz-Funktion
Spannungsversorgung 90 .. 260 VAC, 24 VAC oder
10 .. 30 VDC
4

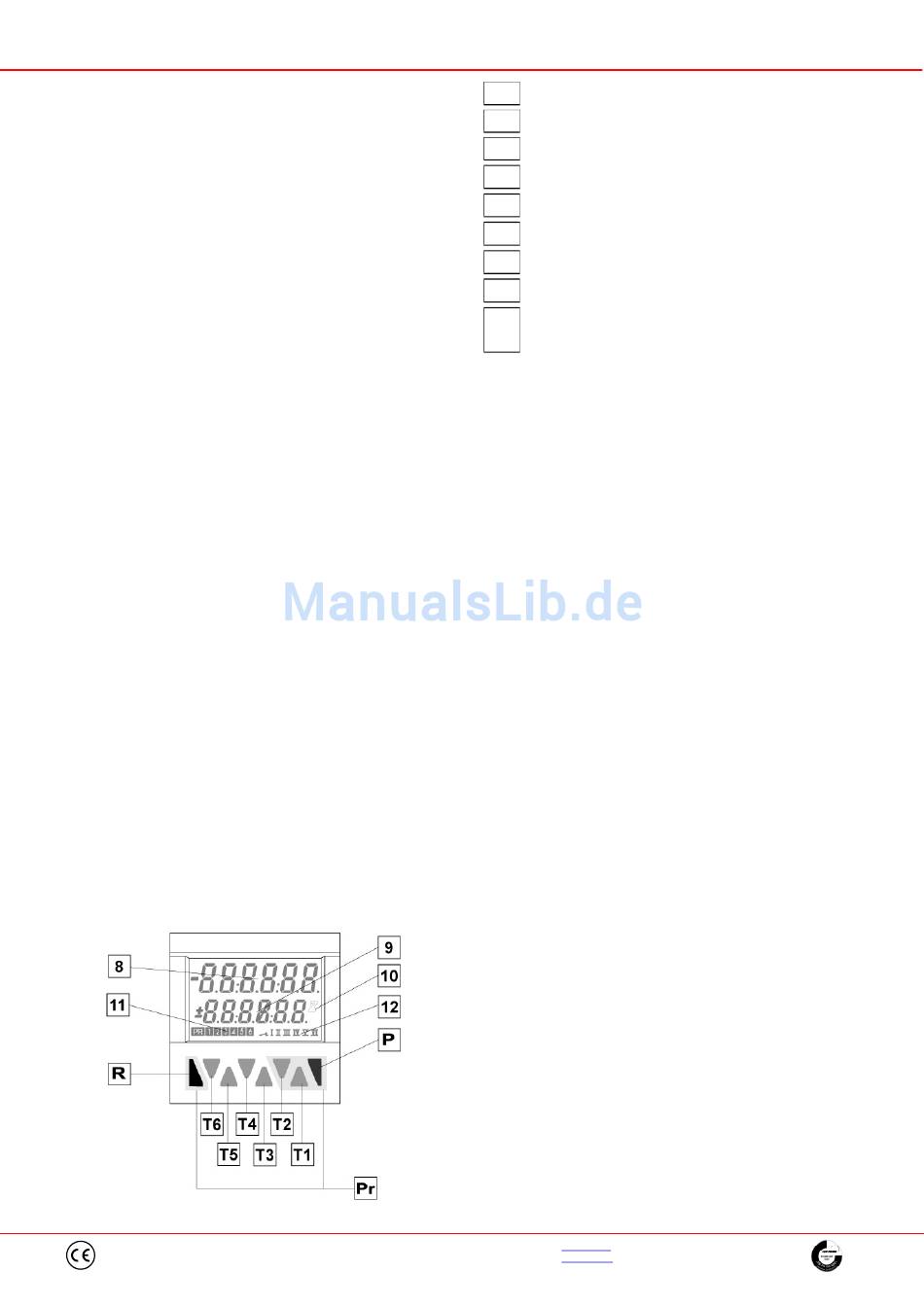

Anzeige/Bedienelemente
ipf electronic gmbh
Kalver Str. 25 - 27
Fon 02351 9365-0
D-58515 Lüdenscheid
Fax 02351 9365-19
T1-6 Dekadentaste T1 ... T6
P Prog/Mode-Taste
R Reset-Taste
8
Aktueller Zählwert / Hauptzähler
9
Vorwahlwert/ Gesamtsumme/ Batchzähler
10 Laufanzeige beim Zeitzähler
11 zeigt an, welcher Vorwahlwert angezeigt wird
12 zeigt an, welcher Vorwahlausgang aktiv ist
Zur Programmierung der Parameter benötigte
Pr
Tasten (grau hinterlegt)
5
Eingänge
5.1
INP A, INP B
Signaleingänge: Funktion je nach Betriebsart. Max.
Frequenz 60 kHz, kann im Programmiermenü auf
30 Hz bedämpft werden.
Impulszähler:
Zähleingänge
Frequenzzähler:
Frequenzeingänge
Zeitzähler:
Starteingang bzw.
Start/Stoppeingänge
5.2
RESET
Dynamischer Rücksetzeingang: Setzt den Impuls-
bzw. Zeitzähler bei Add-Ausgangsoperationen auf
Null, bei Sub-Ausgangsoperationen auf den
Vorwahlwert 2. Der Rücksetzeingang kann im
Programmiermenü gesperrt werden.
Impulszähler:
RESET-Eingang
Frequenzzähler:
ohne Funktion
Zeitzähler:
RESET-Eingang
5.3
GATE
Statischer Toreingang: Funktion abhängig von der
Betriebsart.
Impulszähler:
keine Zählung solange aktiv
Frequenzzähler:
keine Zählung solange aktiv
Zeitzähler:
keine Zeitmessung solange
aktiv (Gate.hi)
Keine Zeitmessung solange
nicht aktiv (Gate.Lo).
5.4
LOC.INP
Statischer Tastaturverriegelungseingang für
Vorwahlen oder Programmierung.
Verriegelungsstufe ist im Programmiermenü
einstellbar.
5.5
MPI
Eingang. Programmierbar als DisplayLatch- , Set-
oder Teach-Eingang.
www.ipf.de
info@ipf.de
Seite 5
Änderungen vorbehalten!
Stand: Februar 2013
