- Seite 3 Deutsch ....................2 V 1.2...
-
Seite 4: Inhaltsverzeichnis
7.2 App mit der Endoskop-Kamera verknüpfen ............. 14 8. Bedienung ..................15 8.1 Endoskop-Kamera ein- bzw. ausschalten ..............15 8.2 Übersicht zur Powerfix PEKW 8 A1 App ..............15 8.3 Endoskop-Kamera verwenden .................. 17 8.4 Endoskopie-Zubehör installieren ................18 ... -
Seite 5: Bestimmungsgemäße Verwendung

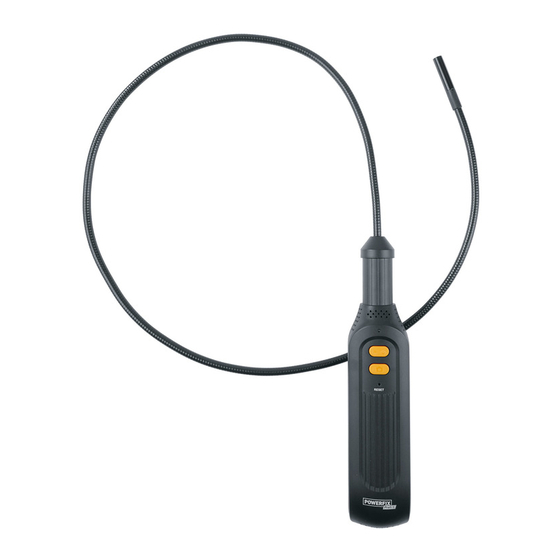

Powerfix PEKW 8 A1 Herzlichen Glückwunsch! Mit dem Kauf der Endoskop-Kamera Powerfix PEKW 8 A1, nachfolgend als Endoskop- Kamera bezeichnet, haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit der Endoskop-Kamera vertraut und lesen Sie diese Bedienungsanleitung aufmerksam durch. -
Seite 6: Vorhersehbarer Missbrauch
Powerfix PEKW 8 A1 Die Endoskop-Kamera darf nur zu privaten und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf das Gerät nicht in tropischen Klimaregionen werden. Dieses Gerät erfüllt alle relevanten Normen und Richtlinien. Bei eigenmächtigen Umbauten des Gerätes und hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. -
Seite 7: Bedienelemente Und Anzeigen
Powerfix PEKW 8 A1 Spiegel Haken Diese Bedienungsanleitung (Symbolbild) Halterung für Smartphone (bestehend aus 2 Teilen) 3. Bedienelemente und Anzeigen Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. In der Innenseite des Umschlags ist die Endoskop-Kamera mit einer Bezifferung abgebildet. Die... -
Seite 8: Technische Daten
Powerfix PEKW 8 A1 4. Technische Daten Endoskop-Kamera Länge Schwanenhals (5) mit Kamerakopf (6): 100 cm Abmessungen Griff: 22 cm x 4,4 cm x 4,6 cm Kameraauflösung: 640 x 480 Pixel (VGA) Durchmesser Kamerakopf (6): 8 mm Schutzart: IP67 (nur Kamerakopf (6) u. flexibler Schwanenhals (5)) Stromversorgung: 4 x AA Batterien, 1,5 V Betriebszeit: max. -
Seite 9: Sicherheitshinweise
Powerfix PEKW 8 A1 5. Sicherheitshinweise Vor der ersten Verwendung der Endoskop-Kamera lesen Sie sich die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. - Seite 10 Powerfix PEKW 8 A1 GEFAHR! Batterien Legen Sie die Batterien stets polrichtig ein, versuchen Sie nicht, Batterien wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig. Batterien sind kein Kinderspielzeug.
- Seite 11 Powerfix PEKW 8 A1 WARNUNG! Betriebssicherheit Das Gehäuse der Endoskop-Kamera darf nicht geöffnet werden, da sich im Inneren keine zu wartenden Teile befinden. Achten Sie darauf, dass das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann.
-
Seite 12: Vor Der Inbetriebnahme
Powerfix PEKW 8 A1 Stunden) mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird Betriebsumgebung Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5°C bis 35°C, max. -
Seite 13: Smartphone-Halterung Anbringen
Powerfix PEKW 8 A1 1. Öffnen Sie die Abdeckung des Batteriefachs. Dazu schieben Sie die Abdeckung ca. 5 mm in Pfeilrichtung und nehmen sie ab. 2. Legen Sie die Batterien in die Endoskop-Kamera ein. Achten Sie darauf, die Batterien polrichtig (+ und –... - Seite 14 Powerfix PEKW 8 A1 1. Nehmen Sie die Smartphone-Schale (A) in die eine und den Haltemechanismus (B) in die andere Hand. 2. Richten Sie die 4 Nasen am flachen Teil des Haltemechanismus (B) mit Aussparungen Smartphone-Schale (A) aus. 3. Setzen Sie die 4 Nasen am flachen...
-
Seite 15: Smartphone In Die Smartphone-Halterung Einlegen
Powerfix PEKW 8 A1 6. Schließen Sie die Greifzwinge, indem weggeklappte Rändel- schraube (11) wieder ursprüngliche Position zurückschwen- ken. Anschließend ziehen Sie die beiden Rändelschrauben (11) vorsichtig fest. 6.3 Smartphone in die Smartphone-Halterung einlegen 1. Klappen Sie die auf der Unterseite... -
Seite 16: Inbetriebnahme
Ihrem Smartphone). 3. Das Smartphone sollte eine Liste der verfügbaren WLAN-Netzwerke anzeigen. Suchen Sie das Netzwerk „PEKW 8 A1“ und stellen Sie eine Verbindung zu ihm her. Daraufhin werden Sie aufgefordert, das Netzwerkkennwort einzugeben. Die Vorgehensweise um Herstellen der Netzwerkverbindung und zum Eingeben des Kennwortes hängt vom Smartphone bzw. -
Seite 17: Bedienung
Smartphone eine Verbindung zur Endoskop-Kamera her. 5. Schließen Sie das Fenster zur WLAN-Konfiguration Ihres Smartphones. 6. Starten Sie die App „Powerfix PEKW 8 A1“. Anschließend erscheint das Live-Bild der Endoskop-Kamera auf dem Display des Smartphones. Falls dies nicht der Fall ist, tippen Sie in der App rechts unten auf das Konfigurationssymbol . - Seite 18 Powerfix PEKW 8 A1 Um die Powerfix PEKW 8 A1 App zu starten, tippen Sie auf Ihrem Smartphone auf das nebenstehende Symbol. Die einzelnen Optionen der App sind im Folgenden beschrieben: Option Beschreibung Tippen Sie auf dieses Symbol, um einen Schnappschuss des aktuellen Display-Inhaltes zu erstellen.
-
Seite 19: Aufgenommene Schnappschüsse / Videos An Anderes Gerät Übertragen
Powerfix PEKW 8 A1 Zoom Die App unterstützt die Zoom-Funktion Ihres Smartphones. Um das Bild zu vergrößern, schieben Sie zwei Finger auf dem Display auseinander. Um den vergrößerten Bildausschnitt zu verschieben, ziehen Sie ihn mit dem Finger in die gewünschte Richtung. Um das Bild zu verkleinern, schieben Sie diagonal zwei Finger auf dem Display zusammen. -
Seite 20: Led-Beleuchtung Regeln
Powerfix PEKW 8 A1 8.3.1 LED-Beleuchtung regeln Drücken Sie bei Bedarf mehrmals die Ein-/Aus-/Taste (3), um die Helligkeit der LED- Beleuchtung einzustellen. Sie können zyklisch zwischen 8 verschiedenen Helligkeitsstufen und Aus umschalten. 8.3.2 Schnappschuss (Foto) Drücken Sie die Foto- und Video-Aufnahmetaste (2) an der Endoskop-Kamera, um einen Schnappschuss des aktuellen Bildes anzufertigen. -
Seite 21: Nach Dem Gebrauch
Powerfix PEKW 8 A1 1. Schieben Sie einen der Befestigungsringe von vorne ganz über die Kamera (6) bis auf den Schwanenhals (5). 2. An der Oberseite des Schwanenhalses (5) befindet sich am Ansatz der Kamera (6) eine kleine Aussparung. Führen Sie den kleinen Widerhaken des gewünschten Werkzeugs in diese Aussparung ein. -
Seite 22: Lagerung Bei Nichtbenutzung
Statusanzeige (4) schnell blinkt. Dazu führen Sie einen kleinen, spitzen Gegenstand in das Loch ein. Kein Kamerabild Die Powerfix PEKW 8 A1 Sie benötigen die Powerfix PEKW 8 auf dem App ist nicht installiert. A1 App, um das Bild der Endoskop- Smartphone Kamera sehen zu können. -
Seite 23: Umwelthinweise Und Entsorgungsangaben
Powerfix PEKW 8 A1 11. Umwelthinweise und Entsorgungsangaben Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik- Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. - Seite 24 Powerfix PEKW 8 A1 Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit.
