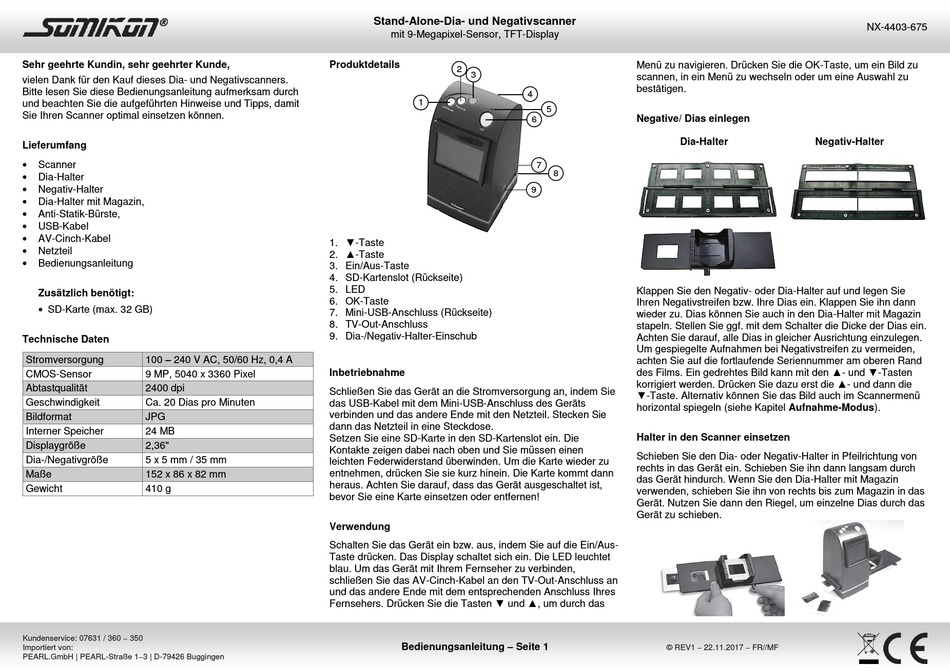

Somikon NX-4403 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Dia- und Negativscanners.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren Scanner optimal einsetzen können.
Lieferumfang

Scanner

Dia-Halter

Negativ-Halter

Dia-Halter mit Magazin,

Anti-Statik-Bürste,

USB-Kabel

AV-Cinch-Kabel

Netzteil
 Bedienungsanleitung
Zusätzlich benötigt:
 SD-Karte (max. 32 GB)
Technische Daten
100 – 240 V AC, 50/60 Hz, 0,4 A
Stromversorgung
CMOS-Sensor 9 MP, 5040 x 3360 Pixel
Abtastqualität 2400 dpi
Geschwindigkeit Ca. 20 Dias pro Minuten
Bildformat JPG
Interner Speicher 24 MB
Displaygröße 2,36"
Dia-/Negativgröße 5 x 5 mm / 35 mm
Maße 152 x 86 x 82 mm
Gewicht 410 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Stand-Alone-Dia- und Negativscanner
mit 9-Megapixel-Sensor, TFT-Display
Produktdetails
2
3
1
1. ▼-Taste
2. ▲-Taste
3. Ein/Aus-Taste
4. SD-Kartenslot (Rückseite)
5. LED
6. OK-Taste
7. Mini-USB-Anschluss (Rückseite)
8. TV-Out-Anschluss
9. Dia-/Negativ-Halter-Einschub
Inbetriebnahme
Schließen Sie das Gerät an die Stromversorgung an, indem Sie
das USB-Kabel mit dem Mini-USB-Anschluss des Geräts
verbinden und das andere Ende mit den Netzteil. Stecken Sie
dann das Netzteil in eine Steckdose.
Setzen Sie eine SD-Karte in den SD-Kartenslot ein. Die
Kontakte zeigen dabei nach oben und Sie müssen einen
leichten Federwiderstand überwinden. Um die Karte wieder zu
entnehmen, drücken Sie sie kurz hinein. Die Karte kommt dann
heraus. Achten Sie darauf, dass das Gerät ausgeschaltet ist,
bevor Sie eine Karte einsetzen oder entfernen!
Verwendung
Schalten Sie das Gerät ein bzw. aus, indem Sie auf die Ein/Aus-
Taste drücken. Das Display schaltet sich ein. Die LED leuchtet
blau. Um das Gerät mit Ihrem Fernseher zu verbinden,
schließen Sie das AV-Cinch-Kabel an den TV-Out-Anschluss an
und das andere Ende mit dem entsprechenden Anschluss Ihres
Fernsehers. Drücken Sie die Tasten ▼ und ▲, um durch das
Bedienungsanleitung – Seite 1
Menü zu navigieren. Drücken Sie die OK-Taste, um ein Bild zu
scannen, in ein Menü zu wechseln oder um eine Auswahl zu
bestätigen.
4
5
6 Negative/ Dias einlegen
Dia-Halter
7
8
9
Klappen Sie den Negativ- oder Dia-Halter auf und legen Sie
Ihren Negativstreifen bzw. Ihre Dias ein. Klappen Sie ihn dann
wieder zu. Dias können Sie auch in den Dia-Halter mit Magazin
stapeln. Stellen Sie ggf. mit dem Schalter die Dicke der Dias ein.
Achten Sie darauf, alle Dias in gleicher Ausrichtung einzulegen.
Um gespiegelte Aufnahmen bei Negativstreifen zu vermeiden,
achten Sie auf die fortlaufende Seriennummer am oberen Rand
des Films. Ein gedrehtes Bild kann mit den ▲- und ▼-Tasten
korrigiert werden. Drücken Sie dazu erst die ▲- und dann die
▼-Taste. Alternativ können Sie das Bild auch im Scannermenü
horizontal spiegeln (siehe Kapitel Aufnahme-Modus).
Halter in den Scanner einsetzen
Schieben Sie den Dia- oder Negativ-Halter in Pfeilrichtung von
rechts in das Gerät ein. Schieben Sie ihn dann langsam durch
das Gerät hindurch. Wenn Sie den Dia-Halter mit Magazin
verwenden, schieben Sie ihn von rechts bis zum Magazin in das
Gerät. Nutzen Sie dann den Riegel, um einzelne Dias durch das
Gerät zu schieben.
© REV1 – 22.11.2017 – FR//MF
NX-4403-675
Negativ-Halter
