6.3 Messung des Ventilationsverlustes
Als Ventilationsverlust wird der Wärmeverlust eines Heizkessels bezeichnet, der 30 Se-
kunden nach Brennerschluss durch gleichzeitige Ermittlung von Strömungsgeschwindig-
keit und Temperatur im Reststrom der Abgasführung bestimmt wird.
Achten Sie darauf, dass sich in den Schläuchen und der Sonde kein Kondensat befindet
oder es entfernt wird (ausblasen), denn sonst kann die Messung verfälscht werden.
Warten Sie bis die Kesseltemperatur die Betriebstemperatur erreicht hat. Nach Aufruf der

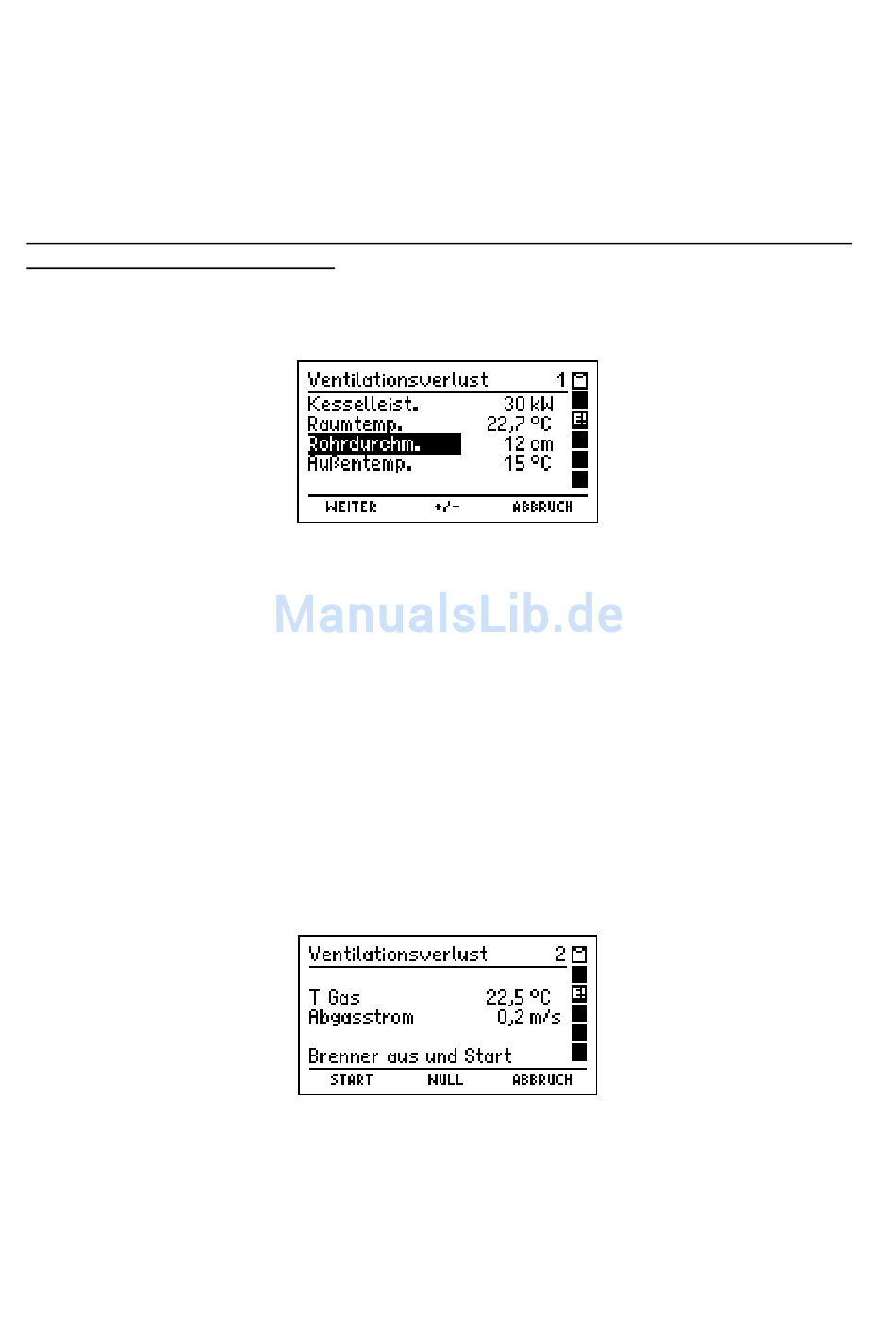

Funktion Ventilationsverlust (Kap. 5) zeigt das Display dann z.B.:
Die Raumtemperatur wird mit dem Verbrennungsluftfühler gemessen. Die Werte für die
Kesselleistung (Typenschild), den Abgasrohrdurchmesser und die Außentemperatur kön-
nen eingegeben werden.
Mit Drücken der Tasten "▲ oder ▼" (
Mit " F " (
) kann der nächste Wert markiert werden.
WEITER
Mit "H" (
) kehren Sie zur Auswahl von Heizungscheckfunktionen (Kap. 5.) zurück,
ABBRUCH
ohne die Einstellung zu übernehmen oder sie zu ändern.
Ist die Außentemperatur eingestellt worden, stecken Sie die D7 Schnellkupplung der Multi-
funktionssonde auf den Eingang der Gasaufbereitungspatrone und die D6 Kupplungen
von Sonde und Gasaufbereitungspatrone auf die Druckeingänge (siehe Kap. 2.).
Mit " F " (
) übernehmen Sie die angezeigten Werte und das Display zeigt z.B.:
WEITER
Das Display informiert über die aktuelle Temperatur und die Strömungsgeschwindigkeit.
Mit "▲ "
kann der Wert der Strömungsgeschwindigkeit zu Null gesetzt werden.
(NULL)
Mit "H" (
) kehren Sie zur Auswahl von Heizungscheckfunktionen (Kap. 5.) zurück.
ABBRUCH
D 940
Bedienungsanleitung Heizungscheck für Dräger MSI EM200
+ / -
) wird der markierte Wert verändert.
13 von 22
Stand 01:01:2011
