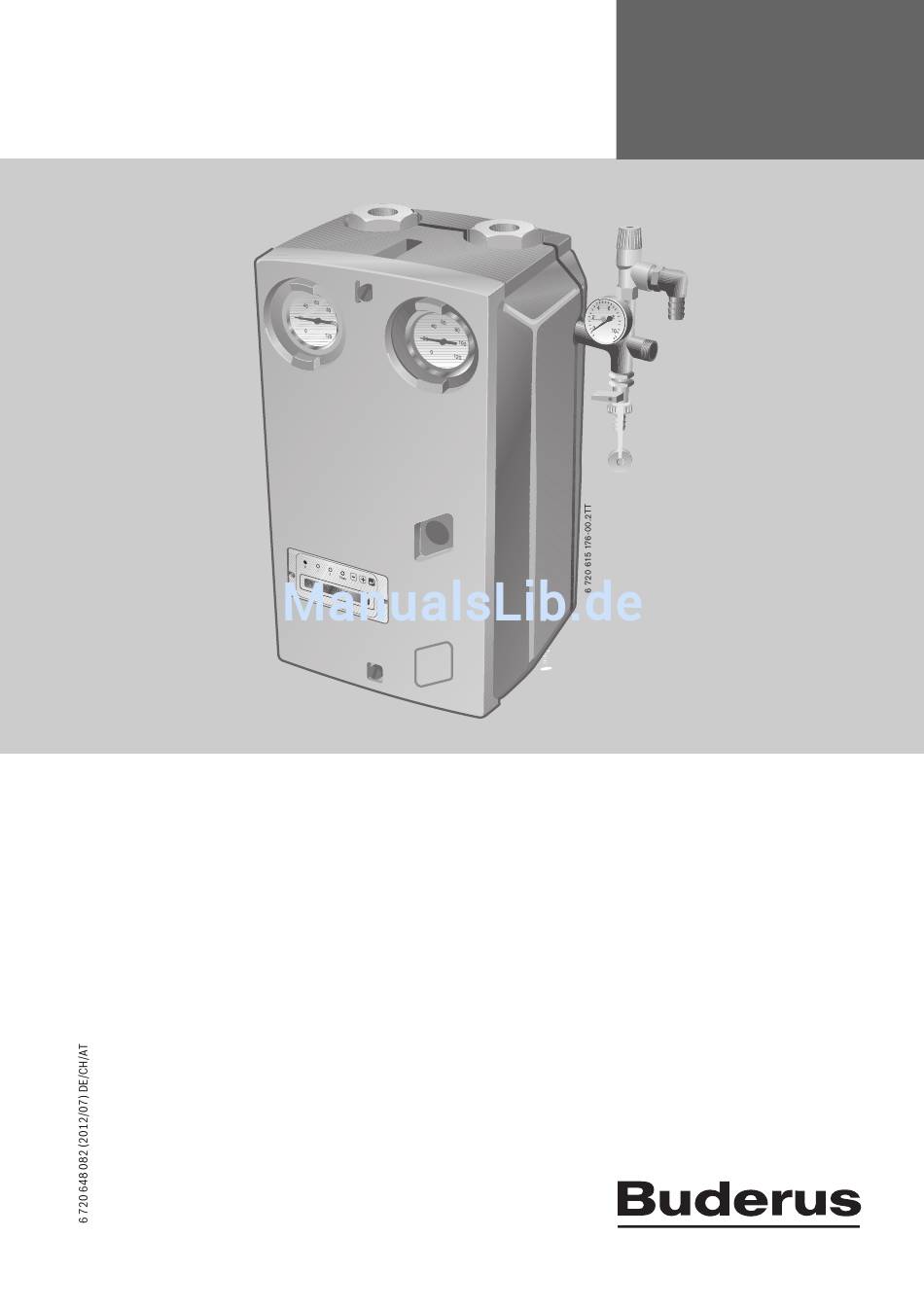

Installations- und Wartungs-
anleitung für den Fachmann

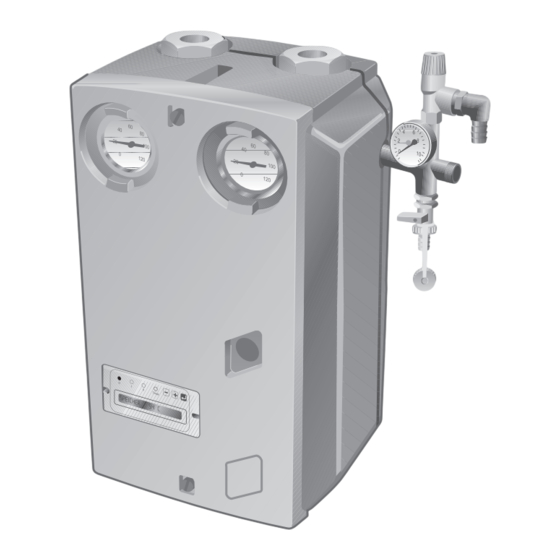

KS RR1
Komplettstation
Vor Installation und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus KS RR1

  • Seite 1 Installations- und Wartungs- Komplettstation anleitung für den Fachmann KS RR1 Vor Installation und Wartung sorgfältig lesen.
  • Seite 2: Inhaltsverzeichnis

    Programmübersicht des Reglers ....14 Inbetriebnahmeprotokoll ..... . . 15 KS RR1 – 6 720 648 082 (2012/07)
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Gerät sachgerecht zu bedienen. – Tab. 1 Einweisung des Betreibers B Inbetriebnahme- und Übergabeprotokoll in diesem Dokument ausfül- len. B Betreiber Wirkungsweise und Bedienung des Geräts erklären. B Technische Dokumente dem Betreiber übergeben. KS RR1 – 6 720 648 082 (2012/07)
  • Seite 4: Angaben Zum Produkt

    Bestimmungsgemäßer Gebrauch B Lieferumfang vor Beginn der Installation auf Vollständigkeit prüfen. Die Komplettstation KS RR1 ist für die hydraulische Anbindung von was- sergeführten Kaminöfen, Heiz- und Kamineinsätzen mit einer wassersei- tigen Leistung von bis zu 10 kW an einen Speicher oder an das Haus- Heizungssystem geeignet.
  • Seite 5: Ce-Konformitätserklärung

    Werkzeuge, Materialien und Hilfsmittel Für die Installation des Kaminofens benötigen Sie die Standardwerk- zeuge aus dem Bereich Wasserinstallation, Klempnerhandwerk und Elektroinstallation. Typschild Das Typschild befindet sich auf der Rohrgruppe der Komplettstation. KS RR1 – 6 720 648 082 (2012/07)
  • Seite 6: Installation

    Bild 4 Empfohlene Aufstellung (Maße in mm) Speicher Rohrleitungen verlegen Wandhalter oben 4.2.1 Rohrleitungen erden Ausdehnungsgefäß Die Rohrleitungen zwischen Kaminofen und Speicher müssen geerdet Sicherheitsablauf werden, um elektrische Potenzialunterschiede zu vermeiden. Abstandhalter unten Schuko-Steckdose KS RR1 – 6 720 648 082 (2012/07)
  • Seite 7: Wandhalter Montieren

    B Wärmeschutz vom Vorlaufrohr hinter dem Regelgerät abnehmen. B Rohrgruppe [3] aus dem hinteren Wärmeschutz [4] nehmen. 6 720 615 176-05.2TT Bild 6 Vorderen Wärmeschutz demontieren Kunststoffschrauben Vorderer Wärmeschutz Rohrgruppe Hinterer Wärmeschutz KS RR1 – 6 720 648 082 (2012/07)
  • Seite 8: Ausdehnungsgefäß Anschließen

    Solar verwendet werden. Das Anschlussset muss separat bestellt werden. Der Wandhalter des Anschlusssets kann nur für Ausdeh- nungsgefäße der Größe 18 – 25 l verwendet werden. Bild 10 Position des Füll-/Entleerhahns KS RR1 – 6 720 648 082 (2012/07)
  • Seite 9: Temperaturfühler Montieren

    Fühlerleitung zur Komplettstation Die Temperaturfühler sind verpolungssicher. Die Widerstandswerte des Kesseltemperaturfühlers sind aus Kapitel 7 ab Seite 16 zu entnehmen. Die Widerstandswerte des Speichertemperaturfühlers sind aus Kapitel 7 ab Seite 16 zu entnehmen. KS RR1 – 6 720 648 082 (2012/07)
  • Seite 10: Rohrleitung Spülen

    4.5.2 Linkes Teilsystem spülen B Linken Kugelhahn (Vorlauf - roter Griff) öffnen. B Rechten Kugelhahn (Rücklauf - blauer Griff) schließen. Bild 14 Kugelhähne mit integriertem Thermometer Schließen Bild 16 Rechtes Teilsystem spülen Öffnen KS RR1 – 6 720 648 082 (2012/07)
  • Seite 11: Inbetriebnahme

    B Dichtheitsprüfung wiederholen, bis keine Undichtigkeiten mehr vor- handen sind. B Schwerkraftbremse schließen, um Wärmeverluste zu vermeiden. B Nach der Dichtheitsprüfung alle außer Funktion gesetzten Bauteile wieder funktionsfähig setzten. B Sicherstellen, dass alle Druck-, Regel- und Sicherheitseinrichtungen korrekt arbeiten. KS RR1 – 6 720 648 082 (2012/07)
  • Seite 12: Wärmeschutz Montieren

    Bild 6, Seite 7). B Kunststoffschrauben ( Bild 6, [1], Seite 7) lösen. B Vorderen Wärmeschutz ( Bild 6, [2], Seite 7) entfernen. B Schrauben des Reglers lösen ( Bild 20, [1], Seite 13). KS RR1 – 6 720 648 082 (2012/07)
  • Seite 13: Beschreibung Der Regelfunktion

    Wenn die Speichertemperatur wieder unterschritten wird, schließt das Relais erneut. Diese Funktion des Kesselrelais kann genutzt werden, um z. B. einen Ofen mit automatischer Brennstoffzufuhr (Pellet-Kaminofen) auszu- schalten. Beim Holzscheit-Kaminofen ist dieses Relais ohne Verwen- dung. KS RR1 – 6 720 648 082 (2012/07)
  • Seite 14: Programmübersicht Des Reglers

    Anschluss und Bedienung des Regelgerätes Programmübersicht des Reglers Enregistrer 04 Fon.spéciale Francais English Nederlands Opslaan gegevens 04 Spec.Functie RV1/-xxx 05 Prog. Version 6 720 648 084-03.2T Bild 21 Programmübersicht des Reglers KS RR1 – 6 720 648 082 (2012/07)
  • Seite 15: Inbetriebnahmeprotokoll

    Kapitel 6.3, Seite 13 0,125 Nicht verstellen Diff 50.000 Kapitel 6.3, Seite 13 50.000 Nicht verstellen Reglerversion RV1... Kapitel 6.3, Seite 13 Siehe Menüpunkt 05 Prog. Version Unterschrift Service-Techniker Unterschrift/Stempel/Heizungsfachfirma Tab. 7 Inbetriebnahmeprotokoll KS RR1 – 6 720 648 082 (2012/07)
  • Seite 16: Wartung Und Reinigung

    Tab. 8 Widerstandswerte des Kesseltemperaturfühlers Widerstandswerte des Speichertemperaturfühlers T ( °C) R (k Ω) 32,506 19,860 12,487 8,060 5,331 3,606 2,490 1,753 1,256 0,915 0,677 Tab. 9 Widerstandswerte des Speichertemperaturfühlers mit NTC- Sensor KS RR1 – 6 720 648 082 (2012/07)
  • Seite 17: Inspektions- Und Wartungsprotokoll

    Seite 13 0,125 Diff 50.000 Kapitel 6.3, Nicht verstellen Seite 13 50.000 Reglerversion RV1... Kapitel 6.3, Siehe Menüpunkt 05 Prog. Version Seite 13 Unterschrift Service-Techniker Unterschrift/Stempel/Heizungsfachfirma Nächster Wartungstermin: Tab. 10 Inspektions- und Wartungsprotokoll KS RR1 – 6 720 648 082 (2012/07)
  • Seite 18: Umweltschutz Und Entsorgung

    Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. KS RR1 – 6 720 648 082 (2012/07)
  • Seite 19: Stichwortverzeichnis

    Rohrleitung ................6 Dämmen ................6 Erden .................. 6 Installieren ................6 Spülen ................10 Verlegen................6 Rücklauftemperaturanhebung............ 11 Sicherheitsgruppe..............7 Sicherheitshinweise ..............3 Speicher................... 8 Speichertemperaturfühler............9 Statische Anlagenhöhe ............... 6 Symbolerklärung................ 3 KS RR1 – 6 720 648 082 (2012/07)
