ELEKTROMET EKO – PE compact Aufstell- Und Bedienungsanleitung Seite 5

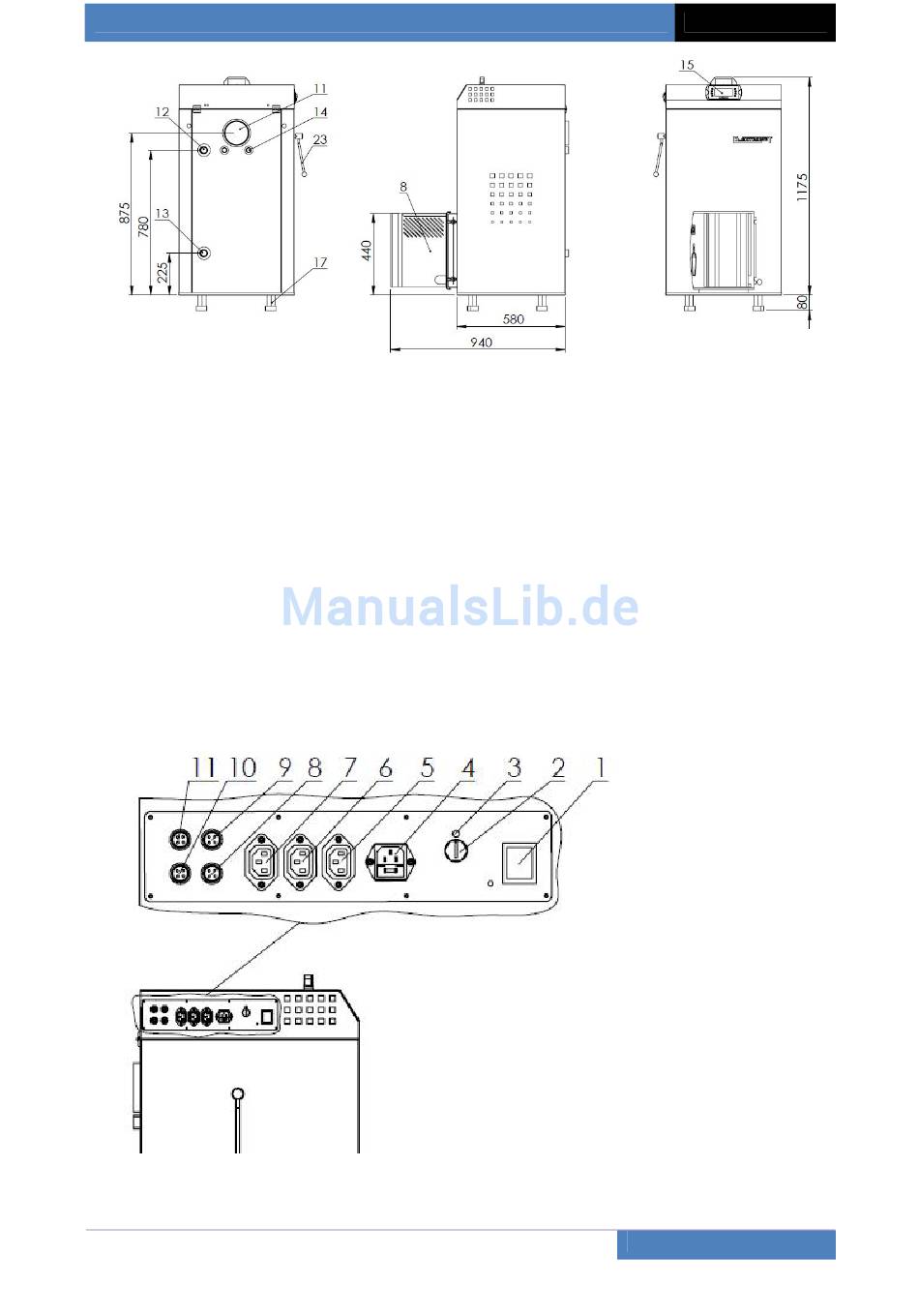

1 - Wärmetauscher
2 - Röhrenwärmetauscher
3 - Kesselkörper
4 - Verkleidung
5 - Isolierung
6 - Pelletbrenner
7 - Gebläse
12 - Heizwasseranschluss - Vorlauf
13 - Heizwasseranschluss – Rücklauf
14 - Röhrchen des Kesseltemperaturfühlers
und des STB Fühlers
15 - Mikroprozessorsteuerung für den Kessel und für
den Brenner
16 - Fallrohr
Ab. 2 Bedieneinheit der Kesselsteuerung IGNEO COMPACT smart
PELLETHEIZKESSEL EKO-PE compact
8 - Brennerverkleidung
9 - Brennertür
10 - Reinigungsvorrichtung
11 - Abgasfuchs
17 - Höhenverstellbare Füße
18 - Rohr der Förderschnecke
19 - Brennerrohr
20 - Pelletbehälter
21 - Reinigungsstange
22 - Wirbulator
23 - Handhebel der Reinigungsanlage
1 – Hauptschalter
2 – STB Sicherung
3 – STB Signal
4 – Strom 230V~50Hz;
Sicherung 3,15A
5 - Förderschnecke
6 - Umwälzpumpe
(Pufferspeicher)
7 – Mischventil
8 – Pufferspeicherfühler -unten
9 - Pufferspeicherfühler - oben
10 - Rücklauffühler
11 – Lambda-Sonde (Option)
