Verwandte Anleitungen für Reka TR 60 LCD
Inhaltszusammenfassung für Reka TR 60 LCD

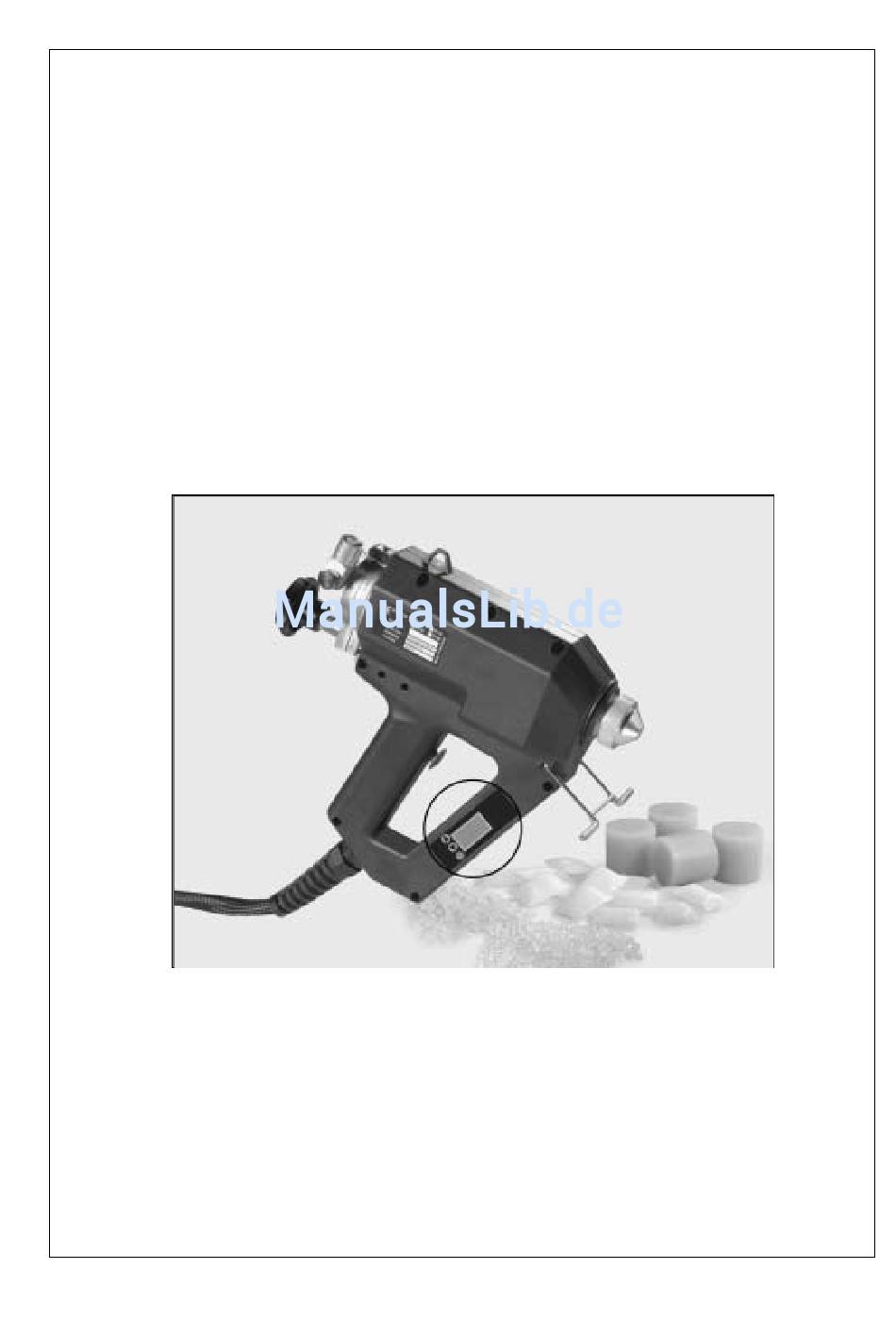

- Seite 1 REKA III Betriebsanleitung für Reka Heißklebepistole Heißsprüh-System TR 60 LCD Art.Nr. 9099...
-
Seite 2: Inhaltsverzeichnis
REKA III Inhaltsverzeichnis Produktbeschreibung ........... Hilfe bei Störungen ............Allgemeine Sicherheitshinweise ........Inbetriebnahme .............. Bedienung ..............Zusatzinformationen ............. EG-Konformitätserklärung ........... Explosionszeichnungen ..........13 Legende für Ersatzteile ..........14 Zeichnung Ablagestativ ..........15 Art.Nr. 9099... -
Seite 3: Produktbeschreibung
Federzug Art.Nr. 3544 Breitsprühdüse Art.Nr. 2900 Einfülltrichter für Klebstoffgranulat Art.Nr. 3624 Durch Anbringen des Düsenvorsatzes Art.Nr. 3522 kann das Heißsprüh-System TR 60 LCD auf Raupen-, Strich- oder Punktauftrag umgerüstet werden. iSonderdüsen auf Wunsch lieferbar. Fordern Sie unseren Prospekt für Zubehördüsen an. -
Seite 4: Hilfe Bei Störungen
REKA III Hilfe bei Störungen Übersicht der möglichen Störungsmeldungen und Hilfen zur Beseitigung der Störungen Im Schadensfall die Klebepistole an Reka einschicken. Für selbst vorgenommene Reparaturen übernehmen wir keine Garantie. Art der Störung Ursache der Störung/ Maßnahmen zur Behebung der Störung Bedienungsfehler •... -
Seite 5: Allgemeine Sicherheitshinweise
REKA III Allgemeine Sicherheitshinweise Sorgfaltspflicht des Betreibers Die Heißklebepistole wurde nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. Sie entspricht damit dem Stand der Technik und gewährleistet ein Höchstmaß an Sicherheit. Diese Sicherheit kann in der betrieblichen Praxis jedoch nur dann erreicht werden, wenn alle dafür erforderlichen Maßnahmen getroffen werden. -
Seite 6: Sicherheitsmaßnahmen Bei Normalbetrieb
Vor jedem Arbeitsbeginn das Gerät auf sichtbare Schäden überprüfen und sicherstellen, daß es nur in einwandfreiem Zustand betrieben wird! Festgestellte Mängel sofort dem Vorgesetzten melden! Sicherheitshinweise für die Bedienung der Heißklebepistole TR 60 LCD • Tank nur bis 1,5 cm unterhalb des oberen Randes füllen. -
Seite 7: Inbetriebnahme
Alle Geräteverbindungen (Kabel, Schläuche und Leitungen) so verlegen, daß durch sie keine Stolperstellen entstehen! (Kabelkanäle, Brücken) Versorgungsanschlüsse herstellen und Einstellungen vornehmen Das Heißsprüh-System TR 60 LCD wird an 230 V sowie an eine Druckluftleitung mit max. 6 bar angeschlossen. Stecker in Schutzkontaktsteckdose einstecken. - Seite 8 REKA III * Je nach Klebstofftyp und gewünschter Auftragsmenge Klebstoff einfüllen In heißem Zustand Deckel (Nr. 11) mittels Sterngriff (Nr. 18) nach links aufdrehen und nach oben öffnen. Gewünschten Klebstoff einfüllen. Tank nur bis ca. 1,5 cm unterhalb des oberen Randes füllen. Das Schließen des Deckels erfolgt durch drehen nach rechts.
-
Seite 9: Bedienung
REKA III Achtung: Verbrennungsgefahr! Nach Hautkontakt mit heißem Klebstoff sofort mit kaltem Wasser abkühlen. Nicht erst versuchen, den Schmelzkleber von der Haut zu entfernen. Gegebenenfalls Arzt aufsuchen. Nach Augenkontakt mit heißem Klebstoff unverzüglich 15 Minuten unter fließendem Wasser kühlen. Sofort Arzt hinzuziehen! Nur mit aufgeschraubter Düse arbeiten! -
Seite 10: Reinigung Und Instandhaltung
Beim Überhitzen der Klebstoffe können diese jedoch verkoken (Schmelzklebstoffe auf Polyamid-Basis sind hierbei besonders empfindlich). Die Klebepistole sollte dann mit der Reka-Reinigungsflüssigkeit gereinigt werden. Bei extremer Beanspruchung ist die Klebepistole regelmäßig zu warten. Vereinbaren Sie hierzu einen Termin mit unserer Serviceabteilung. -
Seite 11: Zusatzinformationen
Sie erreichen uns unter Tel. 0721/ 9 70 78 - 0 / Fax 0721/ 70 50 69 Unsere Firmenanschrift ist: Reka Klebetechnik GmbH & Co. KG. Siemensstr. 6 D - 76344 Eggenstein e-mail: info@reka-klebetechnik.de Internet: www.reka-klebetechnik.de Zuletzt gedruckt 07.06.2003 16:49 F:\Reka-Druckdoku\Reka Bed.A\Kopie von TR60_3_GES_DOK.doc Art.Nr. 9099... -
Seite 12: Eg-Konformitätserklärung
REKA III EG-Konformitätserklärung Reka Klebetechnik GmbH & Co. KG, Der Hersteller: Siemensstr.6 D-76344 Eggenstein erklärt hiermit, daß die nachstehend beschriebene Maschine: Klebepistole TR 60 LCD folgende EG- Richtlinien erfüllt: 73/23/EWG 89/392/EWG geändert 91/368 EWG 89/336 EWG Angewendete harmonisierte Normen: EN 60335 EN 292 EN 60204 HD 400 EN 55014 EN 60555 EN 61000 Konstruktive Änderungen, die Auswirkungen auf die in der Betriebsanleitung angegebenen... -
Seite 13: Explosionszeichnungen
REKA III Art.Nr. 9099... -
Seite 14: Legende Für Ersatzteile
REKA III Legende für Ersatzteile - Klebepistole TR 60 LCD 5 = 2692 O-Ring SEV 6 = 2683 Schalldämpfer 7 = 2693 DT SEV D 16 8 = 2694 Kappe SEV D 18 9 = 2696 Membrane SEV 10 = 2697 Winkelverschraubung SEV... -
Seite 15: Zeichnung Ablagestativ
REKA III Art.Nr. 9099...
