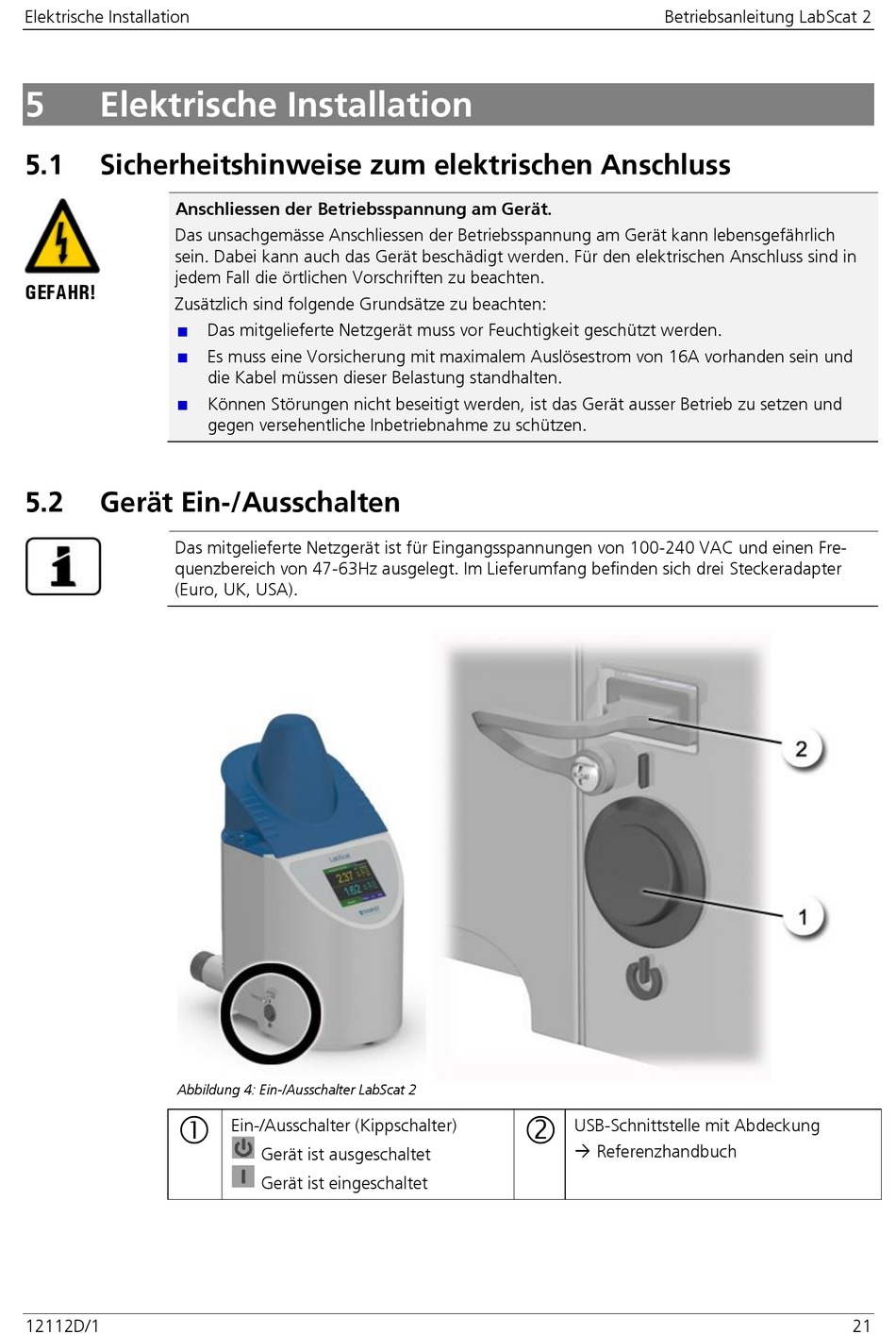

Elektrische Installation
5
Elektrische Installation
5.1
Sicherheitshinweise zum elektrischen Anschluss
Anschliessen der Betriebsspannung am Gerät.
Das unsachgemässe Anschliessen der Betriebsspannung am Gerät kann lebensgefährlich
sein. Dabei kann auch das Gerät beschädigt werden. Für den elektrischen Anschluss sind in
jedem Fall die örtlichen Vorschriften zu beachten.
GEFAHR!
Zusätzlich sind folgende Grundsätze zu beachten:
5.2
Gerät Ein-/Ausschalten
Das mitgelieferte Netzgerät ist für Eingangsspannungen von 100-240 VAC und einen Fre-
quenzbereich von 47-63Hz ausgelegt. Im Lieferumfang befinden sich drei Steckeradapter
(Euro, UK, USA).
Abbildung 4: Ein-/Ausschalter LabScat 2
12112D/1
Das mitgelieferte Netzgerät muss vor Feuchtigkeit geschützt werden.
Es muss eine Vorsicherung mit maximalem Auslösestrom von 16A vorhanden sein und
die Kabel müssen dieser Belastung standhalten.
Können Störungen nicht beseitigt werden, ist das Gerät ausser Betrieb zu setzen und
gegen versehentliche Inbetriebnahme zu schützen.
Ein-/Ausschalter (Kippschalter)
Gerät ist ausgeschaltet
Gerät ist eingeschaltet
Betriebsanleitung LabScat 2
USB-Schnittstelle mit Abdeckung
Referenzhandbuch
21
