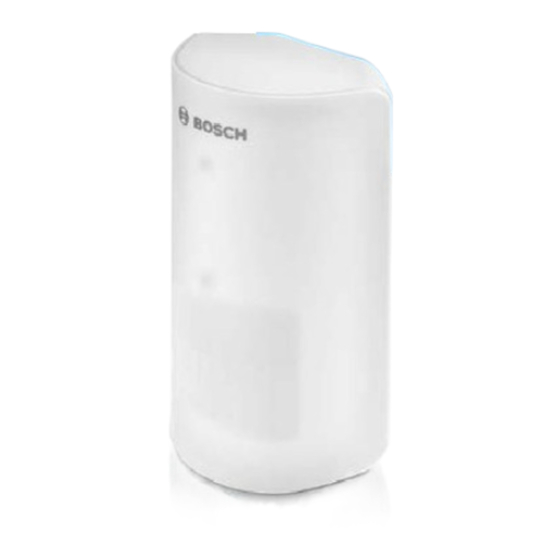

Bosch RFPR-ZB-SH-EU Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Sicherheitssensoren
  5. RFPR-ZB-SH-EU
  6. Bedienungsanleitung

Bosch RFPR-ZB-SH-EU Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RFPR-ZB-SH-EU:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bosch Smart Home
Bewegungsmelder
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch RFPR-ZB-SH-EU

Inhaltszusammenfassung für Bosch RFPR-ZB-SH-EU

  • Seite 1 Bosch Smart Home Bewegungsmelder Bedienungsanleitung...
  • Seite 2 Bosch Smart Home Controller. einen Bosch Smart Home Controller sowie die Bosch Smart Home App ver fügen und beides erfolgreich ein­ gerichtet haben. Nutzen Sie zur einfachen Installation Ihres Bosch Smart Home Bewegungsmelders auch das erklärende Video auf unserer Website: www.bosch-smarthome.com/installation...
  • Seite 3 Richten Sie Ihr Produkt in nur 3 Schritten ein ▶ Trennen von Gehäuse ▶ Bosch Smart Home ▶ QR-Code scannen, und Halterung App starten, „Gerät Anweisungen folgen hinzufügen“ wählen...
  • Seite 5 Algorithmus. Dank integrierter Kleintiererkennung lassen sich Fehlalarme durch Haustiere – mit einem Gewicht bis 25 kg – einfach vermeiden. Bei unbefugtem Zutritt zu Ihren Wohnräumen, alarmiert Sie die Bosch Smart Home App umgehend. Über den Bosch Smart Home Controller ist der Bewegungsmelder schnell in Ihr System integriert.

  • Seite 6: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1.0 Produktbeschreibung ....08 4.0 Anzeige- und Bedienelemente ....... 14 1.1 Bestimmungsgemäße Verwendung ....... 09 4.1 Produktübersicht ....... 14 2.0 Verpackungsinhalt....10 5.0 Installation und Inbetriebnahme ......18 3.0 Warnhinweise ......12 5.1 Trennen von Gehäuse 3.1 Symbolerklärung ......12 und Halterung ......
  • Seite 7 6.0 Montage ........23 7.0 Funktionsprüfung ..... 42 6.1 Montagehinweise ....... 23 6.2 Montageart wählen ....28 8.0 Wartung und Reinigung .... 44 6.3 Eckmontage mit Schrauben ..30 9.0 Angaben zum Produkt ....45 6.4 Eckmontage mit Klebestreifen ..32 6.5 Wandmontage mit Schrauben ..

  • Seite 8: Produktbeschreibung

    1.0 PRODUKTBESCHREIBUNG Der vernetzungsfähige Bewegungs­ Das Gerät warnt Sie zuverlässig bei melder mit Passiv­Infrarot­Technologie unbefugtem Zutritt zu Ihrem Haus (PIR) ist mit folgenden Komponenten oder Ihrer Wohnung. Die App infor­ ausgestattet: miert Sie über den Raum und den Zeitpunkt des Alarms. ▶...

  • Seite 9: Bestimmungsgemäße Verwendung

    ▶ Sicherheitshinweise und die An­ Wärmebestrahlung vermeiden. weisungen in dieser Anleitung sowie in der Bosch Smart Home App befolgen, um die Inbetriebnahme sicherzustellen. Produkt in keiner Weise modifizieren. Jede andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der...

  • Seite 10: Verpackungsinhalt

    2.0 VERPACKUNGSINHALT Bewegungs- Batteriefach 4 Klebestreifen 4 Schrauben melder mit 1 Batterie 4 Dübel...
  • Seite 11 Im Lieferumfang ist eine Batterie (123A) enthalten mit einer typischen Lebens dauer von etwa fünf Jahren. Für eine längere Lebensdauer kön­ nen Sie zusätzlich eine zweite Batterie in das Batteriefach einsetzen. Für den Betrieb des Bewegungsmelders benötigen Sie die App, einen Controller und eine Internet verbindung.

  • Seite 12: Warnhinweise

    3.0 WARNHINWEISE 3.1 Symbolerklärung Achtung! Hier wird auf eine Gefahr hingewiesen. Hinweis! Wichtige Informationen werden mit dem gezeigten Info­Symbol gekennzeichnet.

  • Seite 13: Sicherheitshinweise

    3.2 Sicherheitshinweise Sachgemäßer Umgang mit Batterien ▶ Nehmen Sie die Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird. ▶ Die beigelegten Batterien sind nicht zum Aufladen geeignet.

  • Seite 14: Anzeige- Und Bedienelemente

    4.0 ANZEIGE- UND BEDIENELEMENTE 4.1 Produktübersicht Pos. Bezeichnung Erläuterung LED­Anzeige Status/Störung Störung, Funktionstest Orange Anlernprozess, Update Grün Anlernen erfolgreich Sensorbereich Mit Linse Unterkriechschutz Mehr Sicherheit Bewegungsmelder – Gehäuse Vorderseite...
  • Seite 15 Pos. Bezeichnung Erläuterung Kleintiererkennung/ Drehschalter grün Unterkriechschutz einstellbar Scannen zur Geräte­ QR­Code Identifikation Gerät zurücksetzen Kontaktschalter und Diebstahlschutz Bewegungsmelder – Gehäuse Rückseite...
  • Seite 16 Pos. Bezeichnung Erläuterung Vorgestanzte Löcher Für Wandmontage Vorgestanzte Löcher Für Eckmontage Wasserwaage Hilfe für Ausrichtung Bleibt bei Diebstahl Diebstahlschutz an der Wand, sendet Signal Trennen von Gehäuse Drehverschluss und Halterung Bewegungsmelder – Halterung Vorderseite...
  • Seite 17 Pos. Bezeichnung Erläuterung Eine Batterie Batterie 123A eingelegt Batteriefach Optional für eine mit Platzhalter weitere Batterie Bewegungsmelder – Batteriefach...

  • Seite 18: Installation Und Inbetriebnahme

    5.0 INSTALLATION UND INBETRIEBNAHME Bevor Sie beginnen Stellen Sie bitte sicher, dass Sie über einen Bosch Smart Home Controller und die Bosch Smart Home App verfügen und beides erfolgreich eingerichtet haben. Nutzen Sie zur einfachen Installation Ihres Bosch Smart Home Bewegungsmelders auch das erklärende Video auf unserer Website:...

  • Seite 19: Trennen Von Gehäuse Und Halterung

    5.1 Trennen von Gehäuse und Halterung Trennen Sie das Gehäuse des melders mit einem Schraubendreher Be wegungsmelders von der Halterung. um 180° gegen den Uhrzeigersinn und Dazu stellen Sie den Drehverschluss ziehen gleichzeitig das Gehäuse von an der Unterseite des Bewegungs­ der Halterung.

  • Seite 20: App Starten Und Qr-Code Scannen

    5.2 App starten und QR-Code scannen Starten Sie nun die Bosch Smart Home App und wählen Sie „ Gerät  hinzufügen“. Ab hier führt Sie die App durch Die App wird Sie auffordern, den die Installation. Eine ausführliche QR­Code am Produkt zu scannen. Sie Be schreibung finden Sie in dieser finden den QR­Code auf der Rückseite...

  • Seite 21: Batteriefach Einlegen

    5.3 Batteriefach einlegen Legen Sie das Batteriefach von oben in das Gehäuse des Bewegungs­ melders ein. Die LED beginnt orange zu blinken. Im Lieferumfang ist eine Batterie enthalten. Um die Lebensdauer zu verdoppeln, können Sie zusätzlich eine zweite Batterie in das Batteriefach einsetzen.

  • Seite 22: Gerät Anlernen

    5.4 Gerät anlernen Sobald die Batterie eingelegt ist, Zusätzlich informiert Sie die App, versucht sich der Bewegungsmelder wenn das Anlernen erfolgreich war. mit dem Controller zu verbinden. Die LED des Bewegungsmelders zeigt den Status des Anlernversuchs über folgende Blinkcodes an: Erläuterung Blinkt 1­mal grün Erfolgreicher Anlernversuch...

  • Seite 23: Montage

    Nichtbeachten der Vorgaben kann zu Sachschäden und/oder Personenschäden führen. ▶ Lieferumfang auf Unversehrtheit ▶ Achten Sie bei der Installation auf prüfen. Nur einwandfreie Teile die Bewegungsrichtung (seitliche installieren. Bewegungserfassung). ▶ Hinweise zum Installationsort ▶ Weitere Informationen finden Sie beachten. in den Online­FAQs unter: www.bosch-smarthome.com/faq...
  • Seite 24 12 m Bitte beachten Sie folgende max. 2,70 m Montagehinweise: min. 2,20 m 90° ▶ Die Montagehöhe kann beliebig zwischen min. 2,20 m und max. 2,70 m gewählt werden. ▶ Der Erfassungsbereich des Produkts beträgt 90° und 12 Meter. ▶ Zusätzlich kann der Unterkriech­ schutz aktiviert werden.
  • Seite 25 ▶ Es dürfen sich keine Fenster im ▶ Der Bewegungsmelder darf nicht in Erfassungsbereich des Bewegungs­ der Nähe von rotierenden Gegen­ melders befinden. ständen (z. B. Ventilatoren) oder ▶ Im Erfassungsbereich des Bewe­ sich selbstständig bewegenden gungsmelders muss direkte oder Objekten installiert werden. indirekte Sonneneinstrahlung ▶...
  • Seite 26 ▶ Im Erfassungsbereich dürfen sich ▶ Der Bewegungsmelder muss an der keine Objekte befinden, auf die Ihr Stelle des Raumes platziert werden, Haustier klettern kann. die von Personen am häufigsten durchschritten wird (z. B. in Türnähe).
  • Seite 27 Ihnen ausgesuchten Befestigungsort. Führen Sie vor der Montage mit Hilfe der App einen Kommunikationstest durch, um die Signalstärke zu prüfen. ▶ Die Verbindung zum Bosch Smart Home Controller muss ausreichend stark sein (ein Kommunikationstest kann mit Hilfe der App durchgeführt werden).

  • Seite 28: Montageart Wählen

    6.2 Montageart wählen Der Bewegungsmelder kann in einer können Sie zwischen Schraub­ und Ecke oder an der geraden Wand Klebemontage wählen. montiert werden. In beiden Fällen...
  • Seite 29 Der Diebstahlschutz des Gerätes kann nur bei der Installation mit Schrauben gewährleistet werden. Bei gewaltsamem Entfernen des Diebstahlschutz an der Wand und Bewegungsmelders verbleibt der sendet ein Signal aus.

  • Seite 30: Eckmontage Mit Schrauben

    6.3 Eckmontage mit Schrauben 4x KRAK! 4x KRAK! Durchbrechen Sie die vier vor­ Halten Sie die Halterung an die gestanzten Schraubenlöcher in der gewünschte Stelle an der Wand und Halterung des Bewegungsmelders. markieren Sie die Bohrlöcher.
  • Seite 31 Bitte achten Sie bei der Auswahl des Montage­ ortes und beim Bohren auf den Verlauf elek­ trischer Leitungen bzw. auf vorhandene Versorgungsleitungen. Montieren Sie den Bewegungsmelder mit Schrauben und Dübeln.

  • Seite 32: Eckmontage Mit Klebestreifen

    6.4 Eckmontage mit Klebestreifen Bei Befestigung des Bewegungs­ melders mit Klebestreifen kann der Diebstahlschutz nicht gewährleistet werden. Bringen Sie die Klebestreifen auf den abgeschrägten Flächen an der Halte­ rung des Bewegungsmelders an und ziehen Sie die zweite Schutzfolie ab.
  • Seite 33 10 sek. Setzen Sie den Bewegungsmelder an der gewünschten Stelle auf und drücken Sie ihn fest.

  • Seite 34: Wandmontage Mit Schrauben

    6.5 Wandmontage mit Schrauben 3x KRAK! 3x KRAK! ­ Durchbrechen Sie die drei vor Halten Sie die Halterung an die gestanzten Schraubenlöcher in der gewünschte Stelle an der Wand und Halterung des Bewegungsmelders. markieren Sie die Bohrlöcher.
  • Seite 35 Bitte achten Sie bei der Auswahl des Montage­ ortes und beim Bohren auf den Verlauf elektri­ scher Leitungen bzw. auf vorhandene Versorgungsleitungen. Montieren Sie den Bewegungsmelder mit Schrauben und Dübeln.

  • Seite 36: Wandmontage Mit Klebestreifen

    6.6 Wandmontage mit Klebestreifen Bei Befestigung des Bewegungs­ melders mit Klebestreifen kann der Diebstahlschutz nicht gewährleistet werden. Bringen Sie die Klebestreifen auf der Rückseite der Halterung des Bewegungsmelders an und ziehen Sie die zweite Schutzfolie ab.
  • Seite 37 10 sek. Setzen Sie den Bewegungsmelder an der gewünschten Stelle auf und drücken Sie ihn fest.

  • Seite 38: Auswahl Von Haustiererkennung Oder Unterkriechschutz

    6.7 Auswahl von Haustiererkennung oder Unterkriechschutz Stellen Sie beim Bewegungsmelder die gewünschte Sensitivitätsstufe ein. Sie können dabei wählen zwischen Haustiererkennung oder Unterkriech­ schutz. Im Lieferzustand ist die Haustiererkennung eingestellt: der Drehschalter auf der Rückseite des Gehäuses ist nach links gerichtet. Für den Unterkriechschutz stellen Sie den Drehschalter nach rechts.
  • Seite 39 Ist die Haustiererkennung aktiv, wer­ den Kleintiere (<25  kg) vom vorderen Sensor des Bewegungsmelders erkannt und ignoriert. Der nach unten gerichtete Sensor ist dann ausgeschal­ tet. Bei aktiver Haustiererkennung ist der Unterkriechschutz inaktiv!
  • Seite 40 Wenn die Haustiererkennung abge­ stellt wird, ist der Unterkriechschutz aktiviert. Damit werden auch Perso­ nen erkannt, die sich unterhalb des Bewegungsmelders befinden. Bei Haustieren besteht dann eventuell die Gefahr von Fehlalarmen.

  • Seite 41: Bewegungsmelder In Die Halterung Einsetzen

    6.8 Bewegungsmelder in die Halterung einsetzen Setzen Sie den Bewegungsmelder von unten nach oben in die Halterung bis „Click“ er hörbar einrastet.

  • Seite 42: Funktionsprüfung

    7.0 FUNKTIONSPRÜFUNG Die Funktionalität des Produkts muss nach der Installation überprüft werden. Starten Sie den Funktionstest über die App. Durchqueren Sie den Raum, um den Erfassungsbereich zu testen. Bei jeder erkannten Bewegung blinkt der Bewegungsmelder rot.
  • Seite 43 Beim Durchqueren darauf achten, welchen Weg ein Unbefugter am wahrscheinlichsten durchläuft.

  • Seite 44: Wartung Und Reinigung

    8.0 WARTUNG UND REINIGUNG Das Produkt ist wartungsfrei. Überlas­ Unsachgemäße Handhabung sen Sie eine Reparatur einer Fachkraft. (s. bestimmungsgemäße Reinigen Sie das Produkt mit einem Verwendung) oder Nicht­ weichen, sauberen, trockenen und beachten der Gefahren­ fusselfreien Tuch. Verwenden Sie zur hinweise kann den vom Reinigung keine lösemittelhaltigen Gerät unterstützten Schutz...

  • Seite 45: Angaben Zum Produkt

    9.0 ANGABEN ZUM PRODUKT 9.1 Technische Daten Bosch Smart Home Motion Detector Geräte­Typenbezeichnung RFPR­ZB­SH­EU Batterien 123A Batterielebensdauer Bis zu 5 Jahre Funkfrequenz 2,4 GHz Max. Sendeleistung 8 dBm Basiert auf ZigBee HA1.1 mit erweiter­ Protokoll ter Verschlüsselungstechnologie 5 Jahre basierend auf typischer Lagertemperatur (­10 bis 55 °C), Umgebungstemperatur, 160 Bewegungserkennungen/...
  • Seite 46 Funkreichweite im freien Feld > 50 m Schutzklasse IP20 Umgebungstemperatur 0 °C bis +50 °C Luftfeuchtigkeit (nicht kondensierend) 0 % bis 93 % Software­Klasse Klasse A Gehäuse Abmessungen (B × H × T) 60 mm × 108 mm × 42 mm Gewicht (inkl. Batteriefach) 114 g Erfassungsbereich 90°...

  • Seite 47: Konformitätserklärung

    9.2 Konformitätserklärung Hiermit erklärt die Robert Bosch Der vollständige Text der EU­Konformi­ Smart Home GmbH, dass der tätserklärung ist unter der folgenden Funkanlagentyp Bosch Smart Home Internetadresse verfügbar: www.bosch-smarthome.com/ Bewegungsmelder der Richtlinie CE-Konformitaetserklaerungen 2014/53/EU entspricht.

  • Seite 48: Störungen Im Funkbetrieb

    9.3 Störungen im Funkbetrieb Störungen im Funkbetrieb können abweichen. Außer der Sendeleistung nicht ausgeschlossen werden (z. B. und den Empfangseigenschaften durch Elektro motoren oder defekte der Empfänger können auch Umwelt­ Elektro geräte). Die Funkreichweite einflüsse wie Luftfeuchtigkeit oder innerhalb von Ge bäuden kann stark bauliche Gegebenheiten den Funk­...

  • Seite 49: Umweltschutz Und Entsorgung

    9.4 Umweltschutz und Entsorgung Nicht mehr gebrauchsfähige Elektro­ Nutzen Sie zur Entsorgung von Elektro­ oder Elektronikgeräte sowie defekte oder Elektronik­Altgeräten sowie von oder verbrauchte Batterien müssen Batterien die länderspezifischen Rück­ getrennt gesammelt und einer um­ gabe­ und Sammelsysteme. weltgerechten Verwertung zugeführt werden ( Europäische Richtlinie über Elektro­...

  • Seite 50: Weitere Informationen

    Bedienung und Pflege des der Rückseite dieses Dokuments. Bewegungsmelders finden Sie in den Online­FAQs unter www.bosch-smarthome.com/faq Verkauf und Weitergabe Bevor Sie Ihr Gerät weitergeben oder verkaufen, löschen Sie Ihre persönlichen Daten. Bitte setzen Sie das Gerät hierfür auf die Werkseinstellungen zurück (siehe Online­FAQs).
  • Seite 51 #BeSmarter...
  • Seite 52 RUNDUM INTELLIGENT VERNETZT Heizkosten sparen, Wertvolles schützen, Lichtstimmung erzeugen und vieles mehr: Bosch Smart Home bietet Ihnen ein komplettes, intelligentes System, mit dem Sie Ihr Leben komfortabler, sicherer und nachhaltiger gestalten. Mehr unter www.bosch-smarthome.com Tür-/Fensterkontakt Rauchmelder Zwischenstecker...
  • Seite 54 Robert Bosch Smart Home GmbH Schockenriedstraße 17 70565 Stuttgart-Vaihingen 00800 8437 6278 (kostenfrei) Mo-Fr 7:00–20:00 8:00–18:00 service@bosch-smarthome.com...
