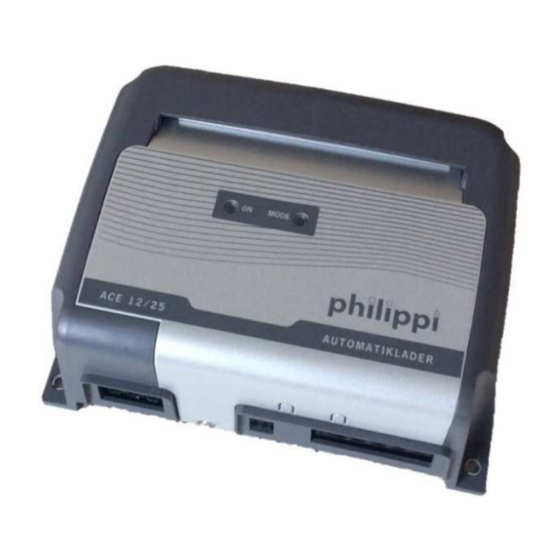

Automatiklader ACE
Sehr geehrter Kunde, sehr geehrte Kundin,
vielen Dank, das Sie sich zum Kauf eines Automatikladers ACE entschlossen haben. Diese Ladegeräte
wurden speziell zum Laden von Blei-Gel-, AGM- oder Blei-Säure-Batterien sowie zur Stromversorgung von
angeschlossenen DC-Verbrauchern an Bord von Yachten und Sportbooten entwickelt. Sie eignen sich zum
Laden von Blei-Akkumulatoren in Fahrzeugen und ähnlichen Anwendungsbereichen.
Die Eigenschaften der Automatiklader ACE:
•
Gleichzeitiges Laden der Batterien und Versorgen der Verbraucher
•
Integrierter Ausgangsladestromverteiler für Anschluss von 3 Batteriegruppen
•
7 unterschiedliche Kennlinien für Gel,
Netzteilmodus
•
Eine Power- und eine Ladezustandsanzeige zeigen den Gerätezustand an
•
Inklusive Temperatursensor für optimale Ladung
•
Alle Anschlüsse steckbar
•
Anschlussmöglichkeit für ein Fernanzeigedisplay und P-BUS
•
Ladebetrieb geräuschlos bei ACE 12/25, 12/40, 24/20 – kein Lüfter nötig durch modernste
Schaltnetzteiltechnologie, sehr leise geregelte Lüftung bei ACE 12/60 und 24/30
•
Volle Ladeleistung bis zu einer Umgebungstemperatur von 60°C
•
Weltweit einsetzbar durch Eingangsspannungsbereich 110 - 230V / 47 - 60 Hz.

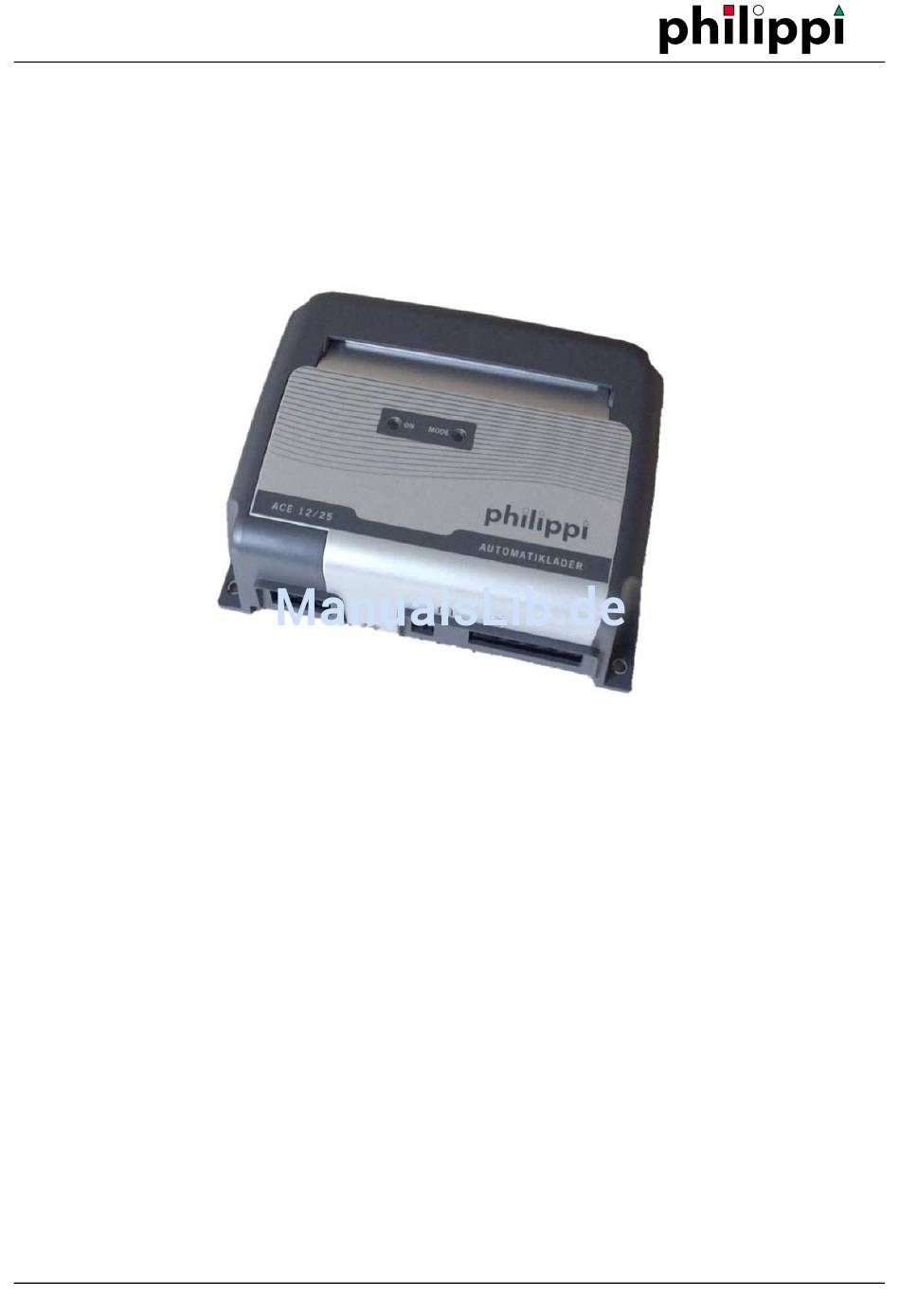

ACE_1B - JUL 15
BEDIENUNGSANLEITUNG
AUTOMATIKLADER
ACE 12/25 - ACE 12/40 - ACE 12/60
ACE 24/20 - ACE 24/30
AGM,
Nass-Batterien,
LiFePO4, Winterlager-
Seite
sowie
1
Inhaltsverzeichnis
Verwandte Anleitungen für Philippi ACE 12/25
Inhaltszusammenfassung für Philippi ACE 12/25
- Seite 1 • Anschlussmöglichkeit für ein Fernanzeigedisplay und P-BUS • Ladebetrieb geräuschlos bei ACE 12/25, 12/40, 24/20 – kein Lüfter nötig durch modernste Schaltnetzteiltechnologie, sehr leise geregelte Lüftung bei ACE 12/60 und 24/30 • Volle Ladeleistung bis zu einer Umgebungstemperatur von 60°C •...
-
Seite 2: Vorsichtsmassnahmen - Garantie
Diese Bedienungsanleitung muss sorgfältig aufbewahrt werden und vor jedem Eingriff eingesehen werden, denn sie enthält alle Informationen über die Bedienung des Gerätes. Dieses Dokument ist Eigentum von philippi elektrische systeme GmbH; alle darin enthaltenen Informationen gelten für das dazugehörige Produkt. Die Firma behält sich das Recht vor, die Spezifikationen ohne Vorankündigung zu ändern. - Seite 3 Automatiklader ACE Fehlerstrom zwischen Phase und Erdleitung: Lassen Sie die Anschlussarbeiten von einem zugelassenen Elektriker oder Installateur gemäß den gültigen VDE-Normen durchführen. Das Ladegerät muss an eine Anlage angeschlossen werden, die einen zweipoligen Fehlerstromschutzschalter mit einer Empfindlichkeit von 30 mA hat.
-
Seite 4: Garantie
12. durch den Transport und / oder die Beförderung hervorgerufene offensichtliche oder versteckte Mängel (Reklamationen müssen an den Transportunternehmer gerichtet werden) Unsere Garantie kann in keinem Fall einen Anspruch auf Schadensersatz begründen. philippi elektrische systeme GmbH kann nicht für Schäden aufgrund der Bedienung des Batterieladegerätes verantwortlich gemacht werden. -
Seite 5: Allgemeine Merkmale
Automatiklader ACE Das Gerät gibt eine auf das Laden von 1, 2 oder 3 getrennten Batteriegruppen abgestimmte Spannung ab (über einen integrierten Ladestromverteiler, zur Trennung der Batteriegruppen). Das Ladegerät kann maximal den Nennstrom, verteilt auf jeden Ausgang je nach Bedarf der einzelnen Batteriegruppen abgeben. -
Seite 6: Installation
Die Fernanzeige FA-ACE besteht aus einem Interfacemodul und einem Panel mit zwei LED- Statusanzeigen.. Das P-BUS Interface ACE-PB stellt die Schnittstelle zum philippi P-BUS zur Verfügung. Das Displaymodul ACE-DIS beinhaltet einen 2.2 Inch TFT Bildschirm mit Touch-Bedienung und stellt auch die Schnittstelle zum philippi P-BUS zur Verfügung. -
Seite 7: Montage Des Gerätes
Automatiklader ACE 3.1. MONTAGE DES GERÄTES Das Gerät ist für den Einbau an einer vertikalen Wand vorsehen. Eine andere Montageposition ist möglich, setzt aber den angegebenen IP-Schutzgrad ab. Die Befestigung des Ladegerätes erfolgt mit 4 Rundkopfschrauben M5 (Durchmesser des Schraubenkopfes < 10mm). Befestigungsabstand: siehe technische Daten. -
Seite 8: Anschluss Des Temperatursensors
Automatiklader ACE Vor der Inbetriebnahme unbedingt prüfen, ob der Ladegerätetyp hinsichtlich Spannung & Strom zu den Batteriebänken passt. Für einen fachgerechten und sicheren Anschluss müssen die Aderenden der Ladeleitungen mit den passenden Endhülsen gecrimpt werden. Die Plus-Ladeleitungen müssen in der Nähe der Batterien über geeignete Sicherungen abgesichert werden. Der Sicherungswert sollte etwas über dem Nennladestrom des Ladegerätes liegen. - Seite 9 Automatiklader ACE Batterie fixiert wird. Das Gehäuse des Temperatursensors ist elektrisch isoliert. Der elektrische Anschluss des Temperatursensors erfolgt an dem Anschlussterminal siehe Kapitel 2.2. Die Kabellänge des Temperaturfühlers beträgt 2,8 m. Sollte dies nicht ausreichen, so kann diese beliebig verlängert oder gekürzt werden. 3.5.
- Seite 10 Automatiklader ACE 4.2. LADEKENNLINIEN Spannung Spannung Max. Dauer DIP Schalter Bezeichnung des Max. Dauer ABSORPTION Konfiguration Batterietyps BOOST (I) Laden Erhaltung (U1) Blei-Säure Batt. 14.1V 13.4V offen Blei-Säure Batt. 14.4V 13.8V geschlossen Werkseinstellung 14.4V 13.8V AGM ** 14.4V 13.6V AGM Spiralzellen 14.4V 13.6V Blei-Kalzium-Zinn...
-
Seite 11: Werkseinstellung Der Dip- Schalter
Bei Spezialbatterien wenden Sie sich bitte an einen professionellen Installateur, der die besonderen Einstellungen in Übereinstimmung mit den Spezifikationen des Batterieherstellers und unter Berücksichtigung der Besonderheiten der Anlage durchführt. philippi elektrische systeme GmbH kann im Falle der Beschädigung der Batterien oder des falschen Aufladens nicht haftbar gemacht werden. Seite... - Seite 12 Automatiklader ACE 4.5. LADEKENNLINIEN Schalter E in Stellung ON In dieser Konfiguration liefert das Ladegerät ACE eine 4-stufige Ladekennlinie IUoU Schalter F in Stellung ON Automatischer wöchentlicher REFRESH-Zyklus zur Desulfatisierung (I) BOOST-Phase: Startet automatisch nach dem Einschalten des Ladegerätes, wenn die Batterie entladen ist. Es fließt dabei der maximale Strom.
- Seite 13 Automatiklader ACE REFRESH-Phase: Es ist ein automatischer Wochenzyklus (wird durch den Dip Schalter F aktiviert), um die Batterielebensdauer zu optimieren. Er wird erst nach einem abgeschlossenem Ladezyklus (FLOATING aktiv) aktiviert. Das Ladegerät sorgt automatisch für die regelmäßige kurzzeitige Erhöhung der Ladespannung nach 7 Tagen unabhängig von der Position des Schalters (E).
-
Seite 14: Integrierter Lademonitor (Ace 12-60 / 24-30)
Automatiklader ACE 5. INTEGRIERTER LADEMONITOR (ACE 12-60 / 24-30) Der Lademonitor zeigt alle Informationen über die Betriebsparameter des Ladegerätes. Der Hauptbildschirm zeigt folgende Informationen: Ladephase AC-Netzspannung & -frequenz Batteriegruppen mit Name und Spannung Ladestrom Batterietemperatur und geladene Kapazität im Wechsel. Über die Buttons können folgende Funktionen aufgerufen werden: Setup Limit +/-: Reduzierung der Ladeleistung bei schwachem Landanschluss (30 –... -
Seite 15: Wartung Und Reparatur Des Ladegeräts
Bei allen Reparaturarbeiten das Batterieladegerät vom Wechselstromnetz und von den Batterien trennen. Im Falle eines Sicherungsausfalls sind die in dieser Anleitung empfohlenen Sicherungsgröße und -typ zu beachten. Für jede Reparaturarbeit bitte Kontakt mit der Firma philippi elektrische systeme GmbH aufnehmen. Durch eine eigenmächtige Reparatur erlischt die Garantie. 7. KONFORMITÄT Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:... - Seite 16 Automatiklader ACE12-25 ACE12-40 ACE12-60 ACE24-20 ACE24-30 Netzspannung / -frequenz 90 - 265V / 47-65 Hz Nenneingangsstrom @ 230/115VAC 1.7/3.4A 2.7/5.6A 4.4/8.7A 2.9/5.9A 4.5/8.8A Nenneingangsleistung 435W 700W 1050W 700W 1050W Ausgangsspannung U1 @20°C Gel / AGM 14,4V, Säure 14,1V Gel/AGM 28,8V, Säure 28,2 V BOOST-/ABSORPTION Ausgangsspannung U2 @20°C Gel 13,8 V, AGM 13,6V, Säure 13,4V...
