5. Bedienung

5.1. Betriebsarten

Für den Datenlogger können vier verschiedene Betriebsarten se-
S4
lektiert werden. Die gewählte Betriebsart wird auf dem Display
unten links mit S1, S2, S3 oder S4 angezeigt. Das Umschalten
S3
zwischen den verschiedenen Betriebsarten erfolgt jeweils über die
Betriebsarten-Modustaste.
S2
Zur Auswahl der gewünschten Betriebsart drücken Sie die Betriebs-
arten-Modustaste unter Zuhilfenahme eines geeigneten stumpfen
Gegenstandes, zum Beispiel ein Kugelschreiber, solange, bis die
S1
gewünschte Betriebsart (S1, S2, S3, S4) im unteren linken Bereich
auf dem Display angezeigt wird.
ten Messwerte werden nicht im Speicher aufgezeichnet. Die Displayanzeige für die
Messwertspeicherung zeigt deshalb STOP (keine Aufzeichnung).
Messwerte werden im Speicher aufgezeichnet. Die Displayanzeige für die Mess-
wertspeicherung zeigt deshalb REC (Messwertaufzeichnung).
gezeichnet. Die Displayanzeige für die Messwertspeicherung zeigt deshalb REC
(Messwertaufzeichnung).

5.2. Ein- und Ausschalten

Das Ein- und Ausschalten Ihres Datenloggers erfolgt über die Betriebsarten-Modus-
taste (siehe Kapitel 5.1.). Bei Auslieferung befindet sich das Gerät standardmäßig in
der Betriebsart S1 (ausgeschaltet).
Einschalten
Drücken Sie die Betriebsarten-Modustaste des ausgeschalteten Datenloggers un-
ter Zuhilfenahme eines geeigneten stumpfen Gegenstandes, zum Beispiel ein Kugel-
schreiber, solange, bis die gewünschte Betriebsart (S2, S3, S4) angezeigt wird. Das
Gerät ist nun in Betrieb.
Ausschalten
Drücken Sie die Betriebsarten-Modustaste des eingeschalteten Datenloggers unter
Zuhilfenahme eines geeigneten stumpfen Gegenstandes, zum Beispiel ein Kugelschrei-
ber, solange, bis auf dem Display die Betriebsart S1 und OFF angezeigt wird. Das
Gerät ist nun ausgeschaltet.
A - 04

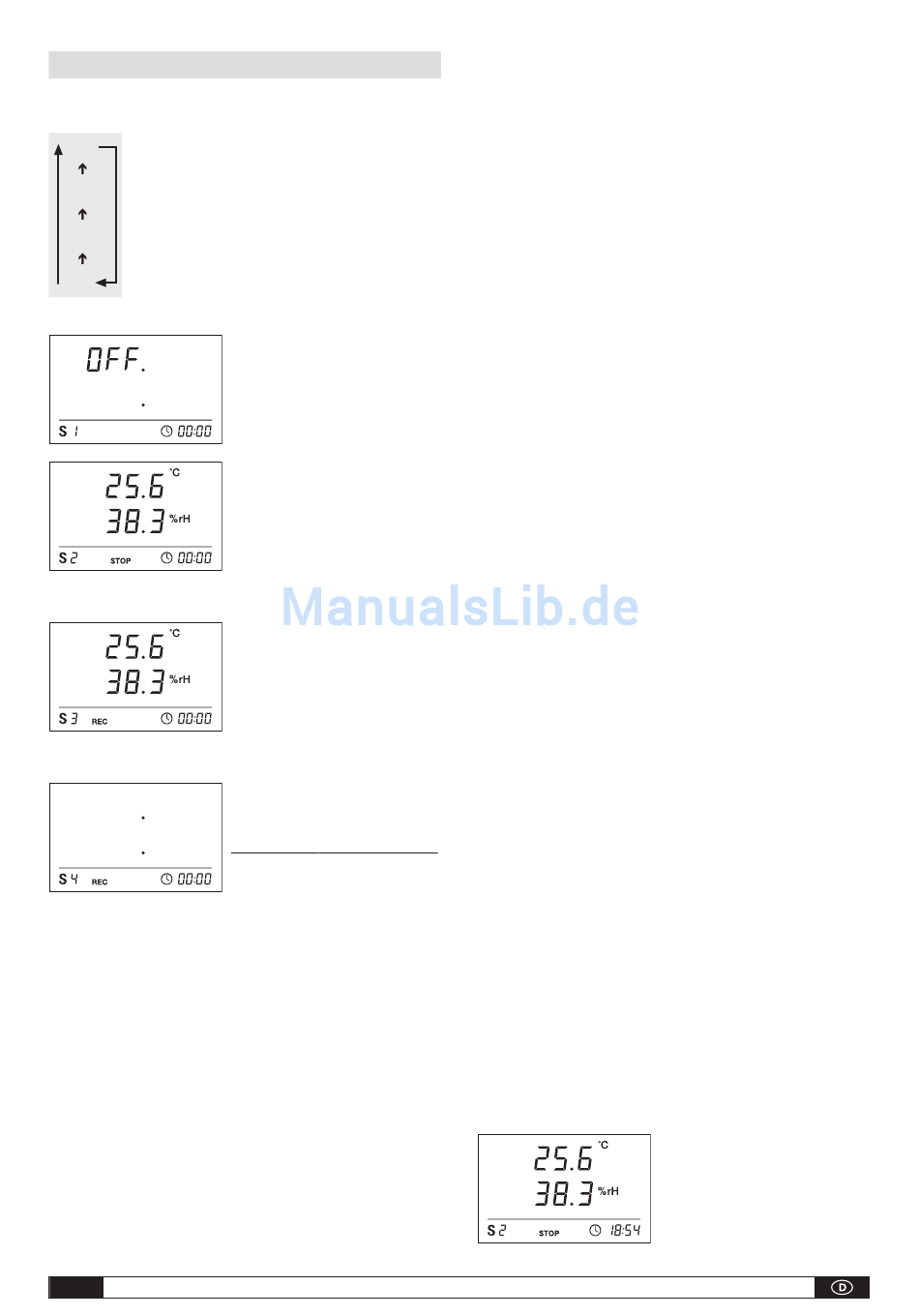

Die vier Betriebsarten:
Betriebsart 1 (S1)
Der Datenlogger ist ausgeschaltet. In der obe-
ren Zeile erscheint OFF.
Betriebsart 2 (S2)
Der Datenlogger ist eingeschaltet, ermittelt
die Messwerte der einzelnen Messkanäle und
zeigt diese auf dem Display an, wie im Kapi-
tel 5.4. beschrieben. In dieser Betriebsart ist
der Loggingmodus nicht aktiv, die angezeig-
Betriebsart 3 (S3)
Der Datenlogger ist eingeschaltet, ermittelt
die Messwerte der einzelnen Messkanäle und
zeigt diese auf dem Display an, wie im Kapi-
tel 5.4. beschrieben. In dieser Betriebsart ist
der Loggingmodus aktiv, die angezeigten
Betriebsart 4 (S4)
Der Datenlogger ist eingeschaltet, ermittelt
die Messwerte der einzelnen Messkanäle,
zeigt diese jedoch nicht auf dem Display an.
In dieser Betriebsart ist der Loggingmodus
aktiv, die Messwerte werden im Speicher auf-
Bedienungsanleitung TSE/USB
5.3. Anschließen externer Sensoren:
Belegungsmöglichkeit der externen Anschlüsse 1 und 2
Am 5-Pol-Steckverbinder (M12) des Datenloggers lassen sich entsprechend geeig-
nete externe Einkanal- und Zweikanal-Sensoren anschließen.
Einkanal-Sensoren ermitteln ausschließlich eine Messgröße, zum Beispiel Lufttem-
peratur, und nutzen einen Messkanal des Datenloggers. Zweikanal-Sensoren sind Kom-
bisensoren zur gleichzeitigen Ermittlung von zwei Messgrößen, zum Beispiel Lufttem-
peratur und Luftfeuchte, und belegen zwei Messkanäle des Datenloggers.
Beim Anschluss von einem oder zwei Sensoren mit zusammen maximal zwei Mess-
kanälen werden die zu ermittelnden Messgrößen automatisch erkannt, dargestellt
und entsprechend der optional für den jeweiligen Messkanal zusätzlich in der Soft-
ware eingestellten Konfiguration aufgezeichnet.
Wichtig: Das vorliegende Messgerät ist ein Zweikanal-Datenlogger, es kön-
nen also unabhängig von der Art der angeschlossenen Sensoren in jedem
Fall nur zwei Messgrößen ermittelt und aufgezeichnet werden.
Werden zwei Sensoren mit zusammen mehr als zwei Messkanälen angeschlossen,
so sind die beiden zu ermittelnden Messgrößen über die Software zu spezifizieren.
Vorgehensweise beim Anschluss von Sensoren
Bei Verwendung eines externen Sensors ist dieser zunächst immer am externen An-
schluss 1 anzuschließen. Soll ein zusätzlicher zweiter Sensor verwendet werden,
dann wird dieser am externen Sensor 2 angeschlossen.
Damit das Gerät die Zuordnung der Sensoren zu den Messkanälen erkennt,
müssen zunächst beide externen Anschlüsse unbelegt sein. Falls am Anschluss 1
ein Sensor angeschlossen ist, erscheint in der oberen Displayzeile die Anzeige UPLG
(Unplug). Ist ein Sensor am Anschluss 2 angeschlossen, erscheint diese Anzeige in
der unteren Displayanzeige.
Wenn beide Steckplätze frei sind, erscheint in der oberen Displayanzeige SENS.
Nun kann der erste Sensor am Anschluss 1 des Gerätes angeschlossen werden.
Danach verbleiben 10 Sekunden Zeit (Countdown-Anzeige auf dem Display), um ei-
nen optionalen zweiten Sensor am Anschluss 2 zu befestigen.
Wichtig: Solange SENS oder UPLG auf dem Display angezeigt wird, ist der
Datenlogger nicht über die USB-Schnittstelle ansprechbar. Ein Auslesen der
Daten ist somit nicht möglich.
Durch Verwendung eines optionalen Verlängerungskabels kann der Aktionsradius an-
geschlossener Sensoren vergrößert werden. An Einkanal-Sensoren lassen sich ma-
ximal vier Verlängerungen und an Zweikanal-Sensoren maximal drei Verlängerungen
anschließen. Achtung: Der Einsatz von Verlängerungen kann die Genauigkeit
des Datenloggers reduzieren.
Verfahrenshinweis für Entfernung, Austausch
oder zusätzliche Anbringung von Zweikanal-Sensoren
Bei der Entfernung oder dem Austausch von Zweikanal-Sensoren und bei der zusätz-
lichen Anbringung von Zweikanal-Sensoren ist wie folgt vorzugehen:
Lösen Sie zunächst die zum Austausch oder zur Entfernung vorgesehenen Zwei -
kanal-Sensoren vom Gerät ab und trennen dann das Sensor-Modul vom Display-
Modul, wie im Kapitel 6 unter „Batteriewechsel" beschrieben.
Sobald auf dem Display FAIL erscheint, können Sie beide Module wieder miteinan-
der verbinden. Warten Sie dann, bis SENS auf dem Display angezeigt wird. Jetzt
können die auszutauschenden oder zusätzlichen Zweikanal-Sensoren angeschlos-
sen werden.

5.4. Displayanzeige der Messwerte

Mess-
kanal 1
Mess-
kanal 2
Auf dem Display werden, abhängig von Art
und Anzahl der angeschlossenen Sensoren,
bis zu zwei verschiedene Messwerte gleich-
zeitig dargestellt.
