Verwandte Anleitungen für Theben RMG 8 T
Inhaltszusammenfassung für Theben RMG 8 T

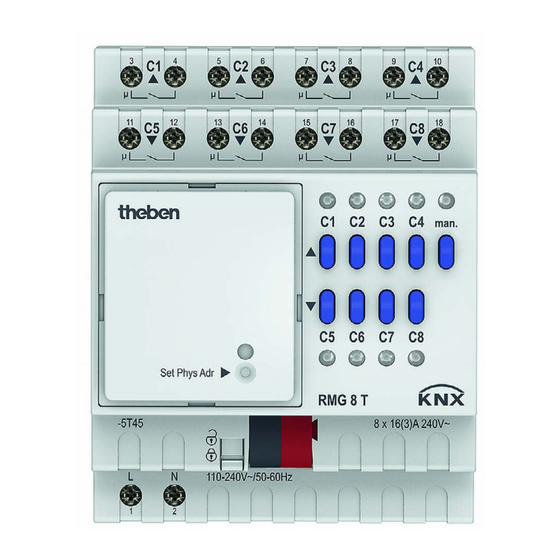

- Seite 1 Aktoren der MIX2 Serie RMG 8 T / RME 8 T KNX Handbuch Aktoren der MIX2 Serie RMG 8 T / RME 8 T und der FIX2 Serie RM 16 T RMG 8 T 4930200 RME 8 T 4930205 RM 16 T 4940205 Stand: Mai-14 (Änderungen vorbehalten)
-
Seite 2: Inhaltsverzeichnis
Aktoren der MIX2 Serie RMG 8 T / RME 8 T Inhaltsverzeichnis Funktionseigenschaften ....................4 MIX2 und FIX2 Geräte ..................... 5 MIX und MIX2 Geräte ...................... 5 Bedienung ........................6 Technische Daten ......................7 Das Applikationsprogramm „MIX2 V1.6“ ..............8 Auswahl in der Produktdatenbank ................ - Seite 3 Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.7 Die Parameterseite „Szenen“ ................ 63 5.3.6.8 Die Parameterseite „Positionen über 1 Bit“ ..........67 5.3.6.9 Die Parameterseite „Spannungsausfall und Wiederkehr“ ......68 Typische Anwendungen ....................69 2x Schalten mit Tasterschnittstelle (Schaltaktor) ..........69 6.1.1 Geräte: ........................
-
Seite 4: Aktoren Der Mix2 Serie Rmg 8 T / Rme 8 T
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 1 Funktionseigenschaften • 8-fach Schalt- oder 4-fach Jalousieaktor MIX2 • Grundmodul MIX2 • Zur Erweiterung bis auf 24 Kanäle • Flexible Kanalfunktionswahl als Schaltaktor oder Jalousieaktor zum Steuern von Antrieben für Jalousien, Sonnen- und Sichtschutzeinrichtungen, Dachluken und... -
Seite 5: Mix2 Und Fix2 Geräte
Die übrigen Funktionen sind identisch zur MIX2-Serie. 3 MIX und MIX2 Geräte Die MIX2 Serie besteht u.a. aus den Grundgeräten RMG 4 I, RMG 8 S, RMG 8 T, DMG 2 T, sowie den Erweiterungen JMG 4 T, JMG 4 T 24V, HMG 6 T RME 4 I, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HMG 6 T (04.2014). -
Seite 6: Bedienung
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 3.1 Bedienung Jeder Kanal kann durch die Tasten am Gerät, unabhängig von allen Parametern, geschaltet werden. Eine Status-LED zeigt den aktuellen Schaltzustand bzw. die aktuelle Fahrtrichtung Die Kanäle können sowohl als Schaltaktor als auch als Jalousie-Aktor parametriert werden. -
Seite 7: Technische Daten
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 4 Technische Daten Busspannung, ≤ 4 mA Betriebsspannung KNX Betriebsspannung 110 – 240 V AC Frequenz 50 – 60 Hz Stand-by Leistung 0,3 W / 0,5W Montageart DIN-Schiene Breite... -
Seite 8: Das Applikationsprogramm „Mix2 V1.6
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5 Das Applikationsprogramm „MIX2 V1.6“ 5.1 Auswahl in der Produktdatenbank Hersteller THEBEN AG Produktfamilie Ausgabe RMG 8 T Produkttyp Programmname MIX2 V1.6 Die ETS Datenbank finden Sie auf unserer Downloadseite: www.theben.de/downloads... -
Seite 9: Kommunikationsobjekte
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.2 Kommunikationsobjekte Die Objekte teilen sich in kanalbezogene und gemeinsame Objekte auf Die Funktion der Objekte hängt von der gewählten Kanalfunktion ab, d.h. Schalt- oder Jalousieaktor. 5.2.1 Kanalbezogene Objekte für den Schaltaktor... - Seite 10 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion Ü 1 Bit RMG 8 T Kanal C2 Schaltobjekt 1.001 1 Byte RMG 8 T Kanal C2 Schwellwert 0..255 5.010 2 Byte RMG 8 T Kanal C2 Schwellwert 0..65535...
- Seite 11 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion Ü 1 Bit RMG 8 T Kanal C3 Logikeingang in ODER-Gatter 1.001 1 Bit RMG 8 T Kanal C3 Logikeingang in UND-Gatter 1.001 1 Bit...
- Seite 12 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion Ü 1 Byte L RMG 8 T Kanal C4 Szenen abrufen/speichern Ü 18.001 1 Bit RMG 8 T Kanal C4 Szenen freigeben = 1 1.003...
- Seite 13 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion Ü 2 Byte RMG 8 T Kanal C5 Rückmeldung Betriebsstunden Ü 7.001 2 Byte RMG 8 T Kanal C5 Zeit zum nächsten Service Ü 7.001...
- Seite 14 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion Ü 1 Bit RMG 8 T Kanal C6 Rücksetzen Betriebsstunden 1.001 1 Bit RMG 8 T Kanal C6 Rücksetzen Service 1.001 2 Bit RMG 8 T Kanal C6 Schalten mit Priorität...
- Seite 15 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion Ü 1 Bit RMG 8 T Kanal C8 Schaltobjekt 1.001 1 Byte RMG 8 T Kanal C8 Schwellwert 0..255 5.010 2 Byte RMG 8 T Kanal C8 Schwellwert 0..65535...
- Seite 16 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Tabelle 5: Übersicht Kanalbezogene Objekte, Schaltaktorkanäle GRUNDMODUL: RMG 8 T 1. ERWEITERUNG: RME 8 T 2. ERWEITERUNG: RME 8 T Stand: Mai-14 (Änderungen vorbehalten) Seite 16 von 87...
-
Seite 17: Kanalbezogene Objekte Für Den Jalousie-Aktor
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.2.2 Kanalbezogene Objekte für den Jalousie-Aktor: Für die Jalousiefunktion werden jeweils 2 Kanäle (z.B. C1+C5) zusammengefasst. Daher sind die Objektnummern nicht in fortlaufender Reihenfolge. Tabelle 6: Flags Objektname Funktion S Ü... - Seite 18 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion S Ü 1 bit RMG 8 T Kanal C2 AUF / AB 1.008 1 bit RMG 8 T Kanal C2 Step / Stop 1.010 1 Byte RMG 8 T Kanal C2 % Höhe...
- Seite 19 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Flags Objektname Funktion S Ü RMG 8 T Kanal C3 Szenen sperren = 1 1 bit 1.003 RMG 8 T Kanal C3 Szenen freigeben = 1 2 bit RMG 8 T Kanal C3 Sicherheit mit Priorität...
- Seite 20 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Tabelle 7: Übersicht Kanalbezogene Objekte, Jalousiekanäle GRUNDMODUL: RMG 8 T 1. ERWEITERUNG: RME 8 T 2. ERWEITERUNG: RME 8 T Stand: Mai-14 (Änderungen vorbehalten) Seite 20 von 87...
-
Seite 21: Gemeinsame Objekte
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.2.3 Gemeinsame Objekte: Diese Objekte werden teilweise von dem Grundgerät und den beiden Erweiterungsgeräten benutzt. Tabelle 8: Flags Objektname Funktion K L S Ü RMG 8 T 1 Bit ... -
Seite 22: Beschreibung Der Objekte Für Den Schaltaktor (Kanal C1)
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.2.4 Beschreibung der Objekte für den Schaltaktor (Kanal C1) • Objekt 0 „Schaltobjekt, Schwellwert in Prozent, Schwellwert 0..255, Schwellwert EIS 5 (DPT 9.xxx), Schwellwert 0..65535 “ Mit diesem Objekt wird die eingestellte Kanalfunktion ausgelöst (siehe Parameter: Funktion des Kanals). - Seite 23 Aktoren der MIX2 Serie RMG 8 T / RME 8 T • Objekt 3 „Szene abrufen/speichern“ Nur verfügbar wenn die Szenenfunktion aktiviert wurde (Parameterseite Funktionsauswahl). Mit diesem Objekt können Szenen abgespeichert und später wieder abgerufen werden. Beim Speichern wird der Zustand des Kanals abgespeichert.
- Seite 24 Aktoren der MIX2 Serie RMG 8 T / RME 8 T • Objekt 8 „Schalten mit Priorität, Rücksetzen Service, Rücksetzen Betriebsstunden“ Die Funktion des Objektes hängt davon ab, ob die Betriebsstundenzählerfunktion aktiviert wurde oder nicht (Parameterseite Funktionsauswahl). Betriebsstundenzähler Funktion Verwendung aktivieren Service Intervall Zähler...
-
Seite 25: Beschreibung Der Objekte Für Den Jalousie-Aktor (Kanal C1)
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.2.5 Beschreibung der Objekte für den Jalousie-Aktor (Kanal C1) Für die Jalousiefunktion werden jeweils 2 Kanäle (z.B. C1+C5) zusammengefasst. Daher sind die Objektnummern nicht in fortlaufender Reihenfolge. • Objekt 0 „AUF/AB“... - Seite 26 Aktoren der MIX2 Serie RMG 8 T / RME 8 T • Objekt 5 „Sperren / Freigabe“ Sperrt die Funktion des Kanals. Verhalten bei Setzen und Aufheben der Sperre sind parametrierbar wenn die Sperrfunktion aktiviert wurde (Parameterseite Funktionsauswahl). • Objekt 6 „Szenen abrufen/speichern“...
- Seite 27 Aktoren der MIX2 Serie RMG 8 T / RME 8 T • Objekt 40 „Position A“ Der Antrieb wird mit einer 1 in die vordefinierte Position A (Preset bzw. Endlage) gebracht werden. Siehe Parameterseite Positionen über 1 Bit. • Objekt 41 „Position B“...
-
Seite 28: Beschreibung Der Gemeinsamen Objekte
Solange es gesetzt ist sind andere Schaltbefehle auf den teilnehmenden Kanälen unwirksam. Wirkt auf folgende Geräte: RMG 8 S / RME 8 S, RMG 4 I / RME 4 I, RMG 8 T* / RME 8 T*, RME 4 S / C-Last, DMG 2 T, DME 2 S/T, SME 2 S. - Seite 29 Wirkt auf folgende Geräte: RMG 4 I / RME 4 I, RMG 8 S / RME 8 S, RMG 8 T / RME 8 T, DMG 2 T / DME 2 T, JMG 4 T / JME 4 T, RME 4 S / C-Last, DME 2 S, SME 2 S, JME 4 S Siehe im Anhang: Die Szenen.
- Seite 30 Objektwert bei 0. 3. Nach Download sind die Sicherheitszustände neu zu initialisieren. Wirkt auf folgende Geräte: JMG 4 T, JME 4 T, JME 4 S, RMG 8 T*, RME 8 T*. • Objekt 247 „Zentral Auf/Ab“ Mit diesem Objekt können alle dafür parametrierten Antriebe zentral gesteuert werden.
- Seite 31 Mit diesem Objekt können alle dafür parametrierten Antriebe bei Frostalarm zentral in eine definierte Position gefahren werden. Wirkt auf folgende Geräte: JMG 4 T, JME 4 T, JME 4 S, RMG 8 T*, RME 8 T*. • Objekt 250 „Version des Busankopplers“...
- Seite 32 Aktoren der MIX2 Serie RMG 8 T / RME 8 T • Objekt 251 „Version des Grundgerätes“ Nur für Diagnosezwecke. Nur für Grundgeräte der MIX2 Serie (Bestellnummer 493…). Sendet nach Reset bzw. Download die Softwareversion (Firmware) des Grundgerätes. Kann ebenfalls direkt mit der ETS ausgelesen werden.
- Seite 33 Aktoren der MIX2 Serie RMG 8 T / RME 8 T • Objekt 253 „Version des 2. Erweiterungsgerätes“ Siehe oben, Objekt 252 Stand: Mai-14 (Änderungen vorbehalten) Seite 33 von 87...
-
Seite 34: Parameter
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3 Parameter 5.3.1 Gemeinsame Parameterseiten Tabelle 10 Funktion Beschreibung Auswahl der Module und zentrale Parameter. Allgemein Funktion der Kanäle: Schaltaktor / Jalousie-Aktor. GRUNDGERÄT: Allgemeine Parameter für das Grundgerät. RMG 8 T 5.3.2 Parameterseiten für den Schaltaktor... -
Seite 35: Parameterbeschreibung Für Die Allgemeinen Parameter
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.4 Parameterbeschreibung für die allgemeinen Parameter Einstellungen die zur Anzeige weiterer Seiten bzw. Funktionen führen sind mit .. gekennzeichnet. Beispiel: Impuls-Funktion.. 5.3.4.1 Die Parameterseite „Allgemein“ Bezeichnung Werte Beschreibung Art des Grundmoduls Auswahl des vorhandenen Grundgerätes... - Seite 36 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Funktion der Taste gilt 24 Stunden oder bis Legt fest, wie lange das Gerät im Manuell Rücksetzen über Objekt Handbetrieb arbeiten soll und wie dieser (MIX2 Serie, Best.
-
Seite 37: Parameterbeschreibung Für Den Schaltaktor
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5 Parameterbeschreibung für den Schaltaktor 5.3.5.1 Die Parameterseite „Grundgerät RMG 8 T“ Bezeichnung Werte Beschreibung Senden der nein Keine Sammelrückmeldung, Objekt ist Sammelrückmeldung nicht vorhanden (Obj. 79, 159, 239). -
Seite 38: Die Parameterseite „Rmg 8 T Kanal Cx: Funktionsauswahl
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.2 Die Parameterseite „RMG 8 T Kanal Cx: Funktionsauswahl“ Tabelle 12 Bezeichnung Werte Beschreibung Funktion des Kanals Schalten Ein / Aus.. Legt die Grundfunktionalität des Kanals Ein-/ Ausverzögerung.. fest. - Seite 39 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Rückmeldung anpassen Ja.. Die Rückmeldungsfunktion kann individuell angepasst werden. Die zugehörige Parameterseite wird eingeblendet. nein Die Funktion Rückmeldung arbeitet mit den Standardparametern: - nicht invertiert - nicht zyklisch senden Betriebsstundenzähler...
-
Seite 40: Die Parameterseite „Kontakteigenschaften
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.3 Die Parameterseite „Kontakteigenschaften“ Tabelle 13 Bezeichnung Werte Beschreibung Kontaktart Schließer Standard: Bei einem Einschaltbefehl wird der Relaiskontakt geschlossen. Öffner Invertiert: Bei einem Einschaltbefehl wird der Relaiskontakt geöffnet. Zustand bei Download... -
Seite 41: Die Parameterseite „Ein-/Ausverzögerung
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.4 Die Parameterseite „Ein-/Ausverzögerung..“ Diese Parameterseite erscheint wenn Ein-/Ausverzögerung als Funktion des Kanals gewählt wurde. Tabelle 14 Bezeichnung Werte Beschreibung Einschaltverzögerung Stunden (0..3) 0..3 Eingabe der gewünschten Einschaltverzögerung in Stunden. -
Seite 42: Die Parameterseite „Treppenlicht Mit Vorwarnfunktion
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.6 Die Parameterseite „Treppenlicht mit Vorwarnfunktion ..“ Diese Parameterseite erscheint wenn Treppenlicht mit Vorwarnfunktion als Funktion des Kanals gewählt wurde. Der Anwender hat jederzeit die Möglichkeit, erneut auf einen Taster zu drücken um die Treppenlichtzeit zu verlängern. -
Seite 43: Die Parameterseite „Blinken
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.7 Die Parameterseite „Blinken..“ Diese Parameterseite erscheint wenn Blinken als Funktion des Kanals gewählt wurde. Tabelle 17 Bezeichnung Werte Beschreibung EIN-Phase des Blinkimpulses Stunden (0..3) 0..3 Eingabe der gewünschten Impulszeit (t in Stunden. -
Seite 44: Die Parameterseite „Schwellwert
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.8 Die Parameterseite „Schwellwert“ Diese Seite wird eingeblendet wenn der Parameter Auslösen der Funktion durch auf Schwellwertüberschreitung eingestellt ist. Tabelle 18 Bezeichnung Werte Beschreibung Art des Wertetyp für die Schwelle. - Seite 45 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Parameter bei Schwellwertobjekt Zählwert 0..255 Schwellwert 1..254 Gewünschter Schwellwert. Default-Wert = 127 Beispiel Schließer mit Verhalten wie Schaltobjekt = 1 : Einschalten wenn: Objektwert > Schwellwert...
-
Seite 46: Die Parameterseite „Sperrfunktion
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.9 Die Parameterseite „Sperrfunktion“ Diese Seite wird eingeblendet wenn Sperrfunktion anpassen auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 19 Bezeichnung Werte Beschreibung Sperrtelegramm Sperren mit EIN-Telegramm 0 = Sperre aufheben... -
Seite 47: Die Parameterseite „Szenen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.10 Die Parameterseite „Szenen“ Diese Seite wird eingeblendet wenn die Szenen auf der Parameterseite Funktionsauswahl aktiviert sind. Jeder Kanal kann an bis zu 8 Szenen teilnehmen. Tabelle 20 Bezeichnung... - Seite 48 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Kanal reagiert auf Keine Szenennummer Zweite der 8 möglichen Szenennummer1 Szenennummern Szenennummer 2 … Szenennummer 63 Zustand nach Download Siehe oben. Einlernen zulassen Nein Siehe oben.
- Seite 49 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Zustand nach Download Siehe oben. Einlernen zulassen Nein Siehe oben. Kanal reagiert auf Keine Szenennummer Siebte der 8 möglichen Szenennummern Szenennummer1 … Szenennummer 7 …...
-
Seite 50: Die Parameterseite „Rückmeldung
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.11 Die Parameterseite „Rückmeldung“ Diese Seite wird eingeblendet wenn Rückmeldung anpassen auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 21 Bezeichnung Werte Beschreibung Gemeldeter Zustand Nicht invertiert Kanal eingeschaltet: Rückmeldeobjekt sendet eine 1 invertiert Kanal eingeschaltet: Rückmeldeobjekt... -
Seite 51: Die Parameterseite „Betriebsstundenzähler Und Service
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.5.12 Die Parameterseite „Betriebsstundenzähler und Service“ Diese Seite wird eingeblendet wenn Betriebsstundenzähler aktivieren auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 22 Bezeichnung Werte Beschreibung Art des Betriebsstundenzähler Vorwärtszähler für die Einschaltdauer Betriebsstundenzählers... -
Seite 52: Die Parameterseite „Verknüpfung
Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Zeit für zyklisches 2 Minuten, 3 Minuten, In welchem Abstand? Senden (Zeit bis Service 5 Minuten, 10 Minuten, und Service 15 Minuten, 20 Minuten, 30 Minuten, 45 Minuten 60 Minuten 5.3.5.13... -
Seite 53: Parameterbeschreibung Für Den Jalousie-Aktor
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6 Parameterbeschreibung für den Jalousie-Aktor 5.3.6.1 Die Parameterseite „Grundgerät RMG 8 T“ Bezeichnung Werte Beschreibung Schaltverzögerung der Dieser Parameter legt die Relais Mindestverzögerung zwischen dem Einschalten von 2 Relais fest, wenn mehrere gleichzeitig aktiviert werden. -
Seite 54: Die Parameterseite „Rmg 8 T Kanal Cx: Funktionsauswahl
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.2 Die Parameterseite „RMG 8 T Kanal Cx: Funktionsauswahl“ Tabelle 24 Bezeichnung Werte Beschreibung Art des Behangs Jalousie Art des Behangs, der angesteuert werden Rollladen / Markise / Antrieb soll allgemein…... -
Seite 55: Die Parameterseite „Antriebseinstellungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.3 Die Parameterseite „Antriebseinstellungen“ Tabelle 25 Bezeichnung Werte Beschreibung Fahrtrichtung der normal Standard Einstellung: Antriebe Behang fährt von oben nach unten. invertiert Für Spezielle Anwendungen bzw. als schnelle Abhilfe für falsch verdrahtete Geräte (Auf/Ab Richtungen... - Seite 56 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Bei Empfang eines sofort bearbeiten (empfohlen) Jeder empfangene Stepbefehl wird Step/Stop-Befehls sofort ausgeführt 0,3 s warten, ob AUF/AB-Befehl Stepbefehle werden nur dann folgt ausgeführt, wenn innerhalb der...
-
Seite 57: Die Parameterseite „Sperrfunktion
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.4 Die Parameterseite „Sperrfunktion“ Diese Seite kann auf der Parameterseite Funktionsauswahl aktiviert werden. Tabelle 26 Bezeichnung Werte Beschreibung Sperrtelegramm Sperren mit EIN-Telegramm 0 = Sperre aufheben 1 = sperren... -
Seite 58: Die Parameterseite „Sicherheit Wind / Regen / Frost
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.5 Die Parameterseite „Sicherheit Wind / Regen / Frost“ Tabelle 27 Bezeichnung Werte Beschreibung Priorität der 1. Wind, 2. Regen, 3. Frost Wenn Wind-, Regen- und Frostalarm Sicherheitsobjekte 1. Wind, 2. Frost, 3. Regen zusammen auftreten werden die 1. - Seite 59 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Teilnahme an Sicherheit Soll der Kanal auf Windalarm WIND reagieren? nein Quelle(n) Obj. Sicherheit 1 Wind Welche Sicherheitsobjekte werden für Obj. Sicherheit 2 Wind Windalarm verwendet? Obj.
- Seite 60 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Teilnahme an Sicherheit Soll der Kanal auf Regenalarm REGEN reagieren? nein Anfang Bei Regenalarm Anfang: Preset 1 Eine voreingestellte Position anfahren. Preset 2 Siehe Parameterseite Presets.
- Seite 61 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Ende Bei Frostalarm Ende: wie vor Sicherheit in die Vorherige Position zurückfahren. Preset 1 Eine voreingestellte Position anfahren. Preset 2 Siehe Parameterseite Presets. Preset 3...
-
Seite 62: Die Parameterseite „Presets
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.6 Die Parameterseite „Presets“ Die Presets sind für den Anwender frei einstellbare Voreinstellungen für Antriebshöhe und Lamellenstellung. Diese können z.B. bei Sicherheit bei Setzen bzw. Aufheben der Sperre oder beim Aufheben einer Szene abgerufen werden. -
Seite 63: Die Parameterseite „Szenen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.7 Die Parameterseite „Szenen“ Diese Seite wird eingeblendet wenn die Szenen auf der Parameterseite Funktionsauswahl aktiviert sind. Jeder Kanal kann an bis zu 8 Szenen teilnehmen. Jede dieser 8 Szenen reagiert auf eine bestimmte, frei einstellbare Szenennummer. - Seite 64 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Verhalten beim Aufheben Verhalten wenn das Objekt 6 den Wert der Szene 63 ($3F) empfängt und damit die (mit Szenenwert 63) aktuelle Szene aufgehoben wird.
- Seite 65 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung 3. Szene – vorbelegt mit Preset 3 Kanal reagiert auf Keine Szenennummer Dritte der 8 möglichen Szenennummern Szenennummer 1 (Wert = 0) … Szenennummer 3 (Wert = 2) …...
- Seite 66 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Bezeichnung Werte Beschreibung Kommentar für diese (Name eingeben) Siehe oben. Szenennummer Komfort/Automatik nein Siehe oben. während dieser Szene sperren Einlernen zulassen Nein Siehe oben. 7. Szene – vorbelegt mit Preset 7...
-
Seite 67: Die Parameterseite „Positionen Über 1 Bit
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.8 Die Parameterseite „Positionen über 1 Bit“ Diese Seite wird nur eingeblendet wenn die Funktion Sonnenschutz auf der Parameterseite Funktionsauswahl nicht aktiviert ist. 3 individuell voreingestellte Positionen können mit Hilfe von 1-Bit Objekten (Obj. 40, 41, 42) abgerufen werden. -
Seite 68: Die Parameterseite „Spannungsausfall Und Wiederkehr
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 5.3.6.9 Die Parameterseite „Spannungsausfall und Wiederkehr“ Tabelle 31 Bezeichnung Werte Beschreibung Verhalten bei Download Nach Download oder bei fehlender und Busausfall Busspannung… Preset 1 Eine voreingestellte Position anfahren. Preset 2 Siehe Parameterseite Presets. -
Seite 69: Typische Anwendungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6 Typische Anwendungen Diese Anwendungsbeispiele sind als Planungshilfe gedacht. Sie erheben keinen Anspruch auf Vollständigkeit und können beliebig angepasst bzw. erweitert werden. 6.1 2x Schalten mit Tasterschnittstelle (Schaltaktor) 2 Taster sind an einer Tasterschnittstelle TA 2 angeschlossen und steuern 2 Kanäle des RMG 8 T. -
Seite 70: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 33: TA 2 Parameterseite Parameter Einstellung Kanal 1 Funktion des Kanals Schalter / Taster... -
Seite 71: Licht Schalten Mit Servicezähler Und Display (Schaltaktor)
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.2 Licht schalten mit Servicezähler und Display (Schaltaktor) In einer Halle wird eine Leuchtstofflampenreihe mit Kanal C1 geschaltet. Die Leuchtmittel müssen z.B. nach 20 000 Betriebsstunden ausgetauscht werden (= Service). -
Seite 72: Objekte Und Verknüpfungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.2.3 Objekte und Verknüpfungen Tabelle 35 KNX Sensor RMG 8 T Kommentar Objektname Objektname Ein beliebiger KNX Sensor: Taster, Schaltuhr, (Schaltobjekt) Schaltobjekt Dämmerungsschalter usw. sendet den Schaltbefehl an RMG 8 T... -
Seite 73: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.2.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 37: RMG 8 T Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls RMG 8 T Grundgerät: RMG 8 T... -
Seite 74: Einfache Alarmfunktion Mit Blinklicht (Schaltaktor)
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.3 Einfache Alarmfunktion mit Blinklicht (Schaltaktor) Ein Überwachungsgerät, z.B. Hochwasseralarm, ist an einer Tasterschnittstelle TA 2 angeschlossen und steuert einen Kanal des RMG 8 T. Im Alarmfall soll eine Lampe blinken (Relaisausgang Kanal 1). -
Seite 75: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.3.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 40: TA 2 Parameterseite Parameter Einstellung Kanal 1 Funktion des Kanals Schalter / Taster... -
Seite 76: Basisschaltung, Einfache Jalousiesteuerung (Jalousie-Aktor)
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.4 Basisschaltung, einfache Jalousiesteuerung (Jalousie-Aktor) Alle Kanäle sind als Jalousie-Aktoren konfiguriert und werden durch die Tasterschnittstelle TA 4 gesteuert. Pro Jalousie wird nur 1 einfacher Taster an der Tasterschnittstelle TA 4 angeschlossen (Einflächenbedienung). -
Seite 77: Übersicht
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.4.2 Übersicht Abbildung 4 Von oben nach unten: • Die Tasterschnittstelle: Bedienung durch den Anwender (Auf/Ab, Step/Stop). • Die Zeitschaltuhr: Sendet ein AUS-Telegramm bei Sonnenuntergang als AUF-Befehl für alle Jalousien. -
Seite 78: Objekte Und Verknüpfungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.4.3 Objekte und Verknüpfungen Tabelle 42 TA 4 RMG 8 T Kommentar Objektname Objektname Kanal 1 Jalousie RMG 8 T Kanal C1 Auf / Ab Auf / Ab Kanal 1 Jalousie... -
Seite 79: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.4.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. Anwendereigene Parametereinstellungen. Tabelle 44: TA 4 Parameterseite Parameter Einstellung Kanal 1 .. Kanal 4 Funktion des Kanals... -
Seite 80: Jalousiesteuerung Mit Sonnenstandnachführung Und Frost-Alarm
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.5 Jalousiesteuerung mit Sonnenstandnachführung und Frost-Alarm (Jalousie-Aktor) Kanal 1 ist als Jalousie-Aktor eingestellt. Ein Taster, verbunden mit dem Binäreingang TA4 sendet die Auf/Ab und Step/Stop Befehle. Die Wetterstation Meteodata 140 steuert die Lamellenneigung entsprechend dem Sonnenstand. -
Seite 81: Objekte Und Verknüpfungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.5.3 Objekte und Verknüpfungen Tabelle 47 Meteodata 140 RMG 8 T Kommentar Objektname Objektname Das Sicherheitstelegramm wird Zentrale Sicherheit C1.1 Schalten von Meteodata gesendet Frost (C1.1 Universalkanal). RMG 8 T Kanal C1... -
Seite 82: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 6.5.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 49: Meteodata 140 Parameterseite Parameter Einstellung Allgemein Universalkanal C1 aktivieren Sonnenschutzkanal C11 aktivieren Universalkanal C1: Funktion... -
Seite 83: Anhang
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 7 Anhang 7.1 Der Manuell-Betrieb Dieser Betrieb kann mit der Manuell-Taste oder über das Objekt 78 (Manuell) gesetzt bzw. rückgesetzt werden. Auf der Parameterseite Allgemein kann das Objekt gesperrt werden. -
Seite 84: Die Szenen
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 7.2 Die Szenen 7.2.1 Prinzip Mit der Szenenfunktion kann der momentane Zustand eines Kanals, bzw. eines ganzen MIX-Systems, gespeichert und später jederzeit wiederhergestellt werden. Dies betrifft sowohl Schalt- als auch Jalousie- und Dimmkanäle. -
Seite 85: Szenen Abrufen Bzw. Speichern
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 7.2.2 Szenen abrufen bzw. speichern: Um eine Szene abzurufen bzw. zu speichern wird der entsprechende Code an das Szenenobjekt (Obj. 243) gesendet. Tabelle 52 Abrufen Speichern Szene Hex. Dez. - Seite 86 Aktoren der MIX2 Serie RMG 8 T / RME 8 T Fortsetzung: Abrufen Speichern Szene Dez. Dez. Beispiele (zentral bzw. kanalbezogen): Zustand von Szene 5 abrufen: → $04 an das jeweilige Szenenobjekt senden. Aktuellen Zustand mit Szene 5 speichern: → $84 an das jeweilige Szenenobjekt senden.
-
Seite 87: Szenen Ohne Telegramme Einlernen (Nur Mix2)
Aktoren der MIX2 Serie RMG 8 T / RME 8 T 7.2.3 Szenen ohne Telegramme einlernen (NUR MIX2) Anstatt die Szenen einzeln per Telegramm zu definieren kann dies direkt im Vorfeld in der ETS erledigt werden. Dazu muss lediglich der Parameter Alle Szenenzustände des Kanals (Parameterseite Szenen) auf beim Download überschreiben eingestellt werden.
