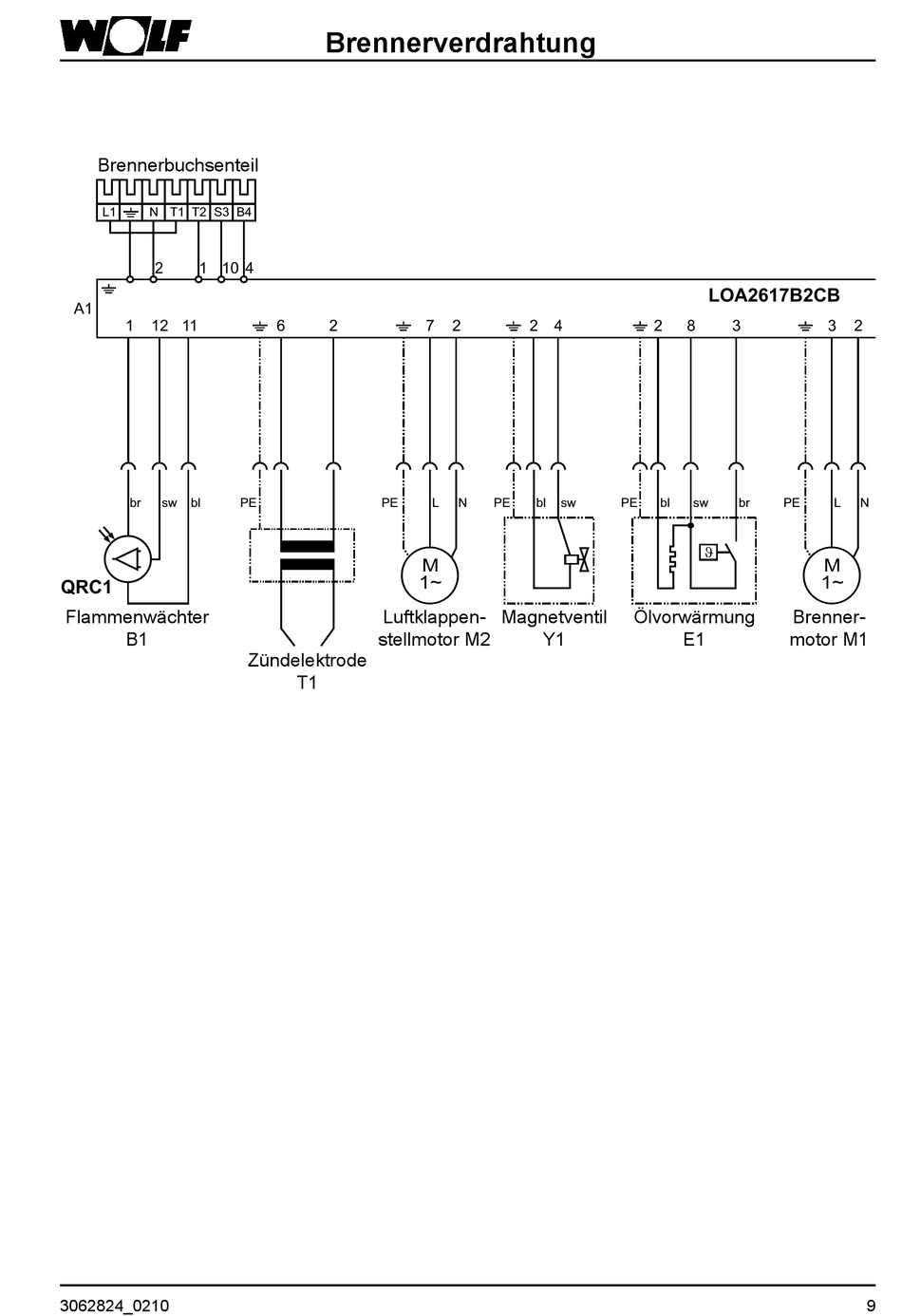

Brennerverdrahtung

Brennerbuchsenteil
L1 N T1 T2 S3 B4
2 1 10 4
LOA2617B2CB
A1
1 12 11 6 2 7 2 2 4 2 8 3 3 2
br sw bl PE PE L N PE bl sw PE bl sw br PE L N
J
M M
1~ 1~
QRC1
Flammenwächter Luftklappen- Magnetventil Ölvorwärmung Brenner-
B1 stellmotor M2 Y1 E1 motor M1
Zündelektrode
T1
