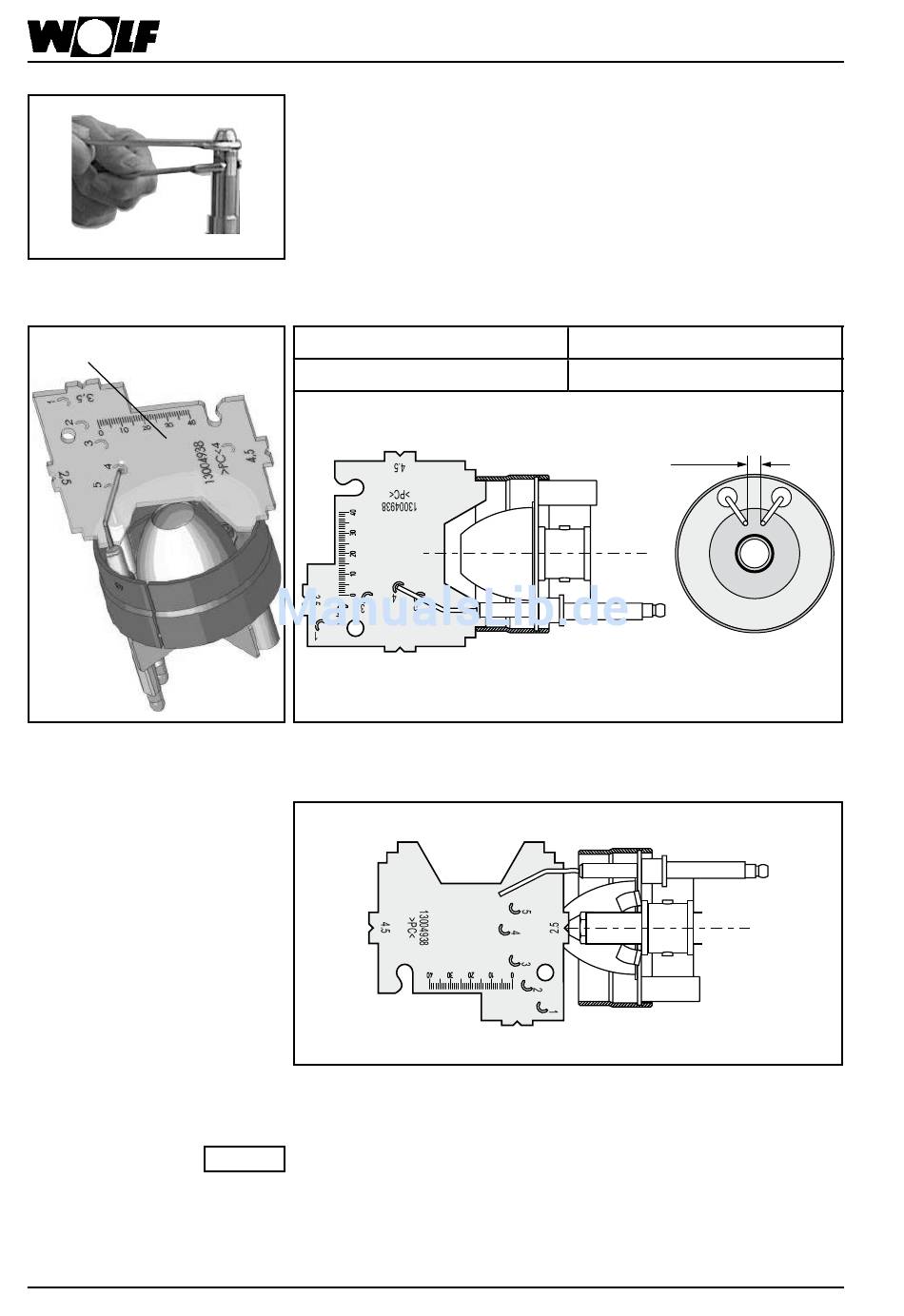

Bild: Düsenwechsel
Einstellehre
Bild: Einstelllehre
18
Wartung / Düsenwechsel
• Beim Düsenwechsel mit zweitem Gabelschlüssel gegenhalten.
Vor dem Einschrauben der neuen Düse Düsenstock mit Öl füllen,
um Lufteinschlüsse zu vermeiden.
• Anschließend Mischeinrichtung befestigen, dabei "Sichtrohr
Mischeinrichtung" in das "Führungsrohr Flammenwächter"
schieben. Abstand Öldüse - Luftdüse (gemäß Tabelle Seite 15)
mit Hilfe der beiliegenden Einstelllehre einstellen.
Zündelektrodenabstand entspricht der Schablonendicke (3mm)
Bild: Einstellung Zündelektroden
Bild: Abstand Öldüse - Luftdüse
Der Abstand muß gem. Tabelle (siehe Seite 15) eingestellt sein, da
Achtung
sonst Betriebsstörungen auftreten können.
• Zusammenbau in umgekehrter Reihenfolge.
Brennertyp
02.1/2/3-MH
2.5
3.5
Position Zündelektrode
3
ca. 3 mm
