SICHERHEITSHINWEISE (Fortsetzung)
• Das Gerät sollte nur von qualifizierten Service-Technikern gewartet werden, wenn:
A. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind.
B. Das Gerät Regen oder Wasser ausgesetzt worden ist.
C. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung
erkennbar ist.
EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der Revo 4 IR von ADJ verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen
Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall
anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das der
intelligenten Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung
zwischen den Geräten untereinander hat keinen Einfluss auf die DMX-Adressierung.
Beispiel: Einem Gerät wurde die DMX-Adresse 1 zugewiesen und es kann an irgendeine
Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende oder irgendwo in der
Mitte. Daher kann das erste Gerät, das von einem Controller angesteuert wird, gleichzeitig
das letzte in einer Reihe sein. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde,
weiß der DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher
Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Revo 4 IR kann
über das DMX-512-Protokoll angesteuert werden. Der Revo 4 IR kann entweder ein 4- oder ein 256-Kanal
DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Geräts

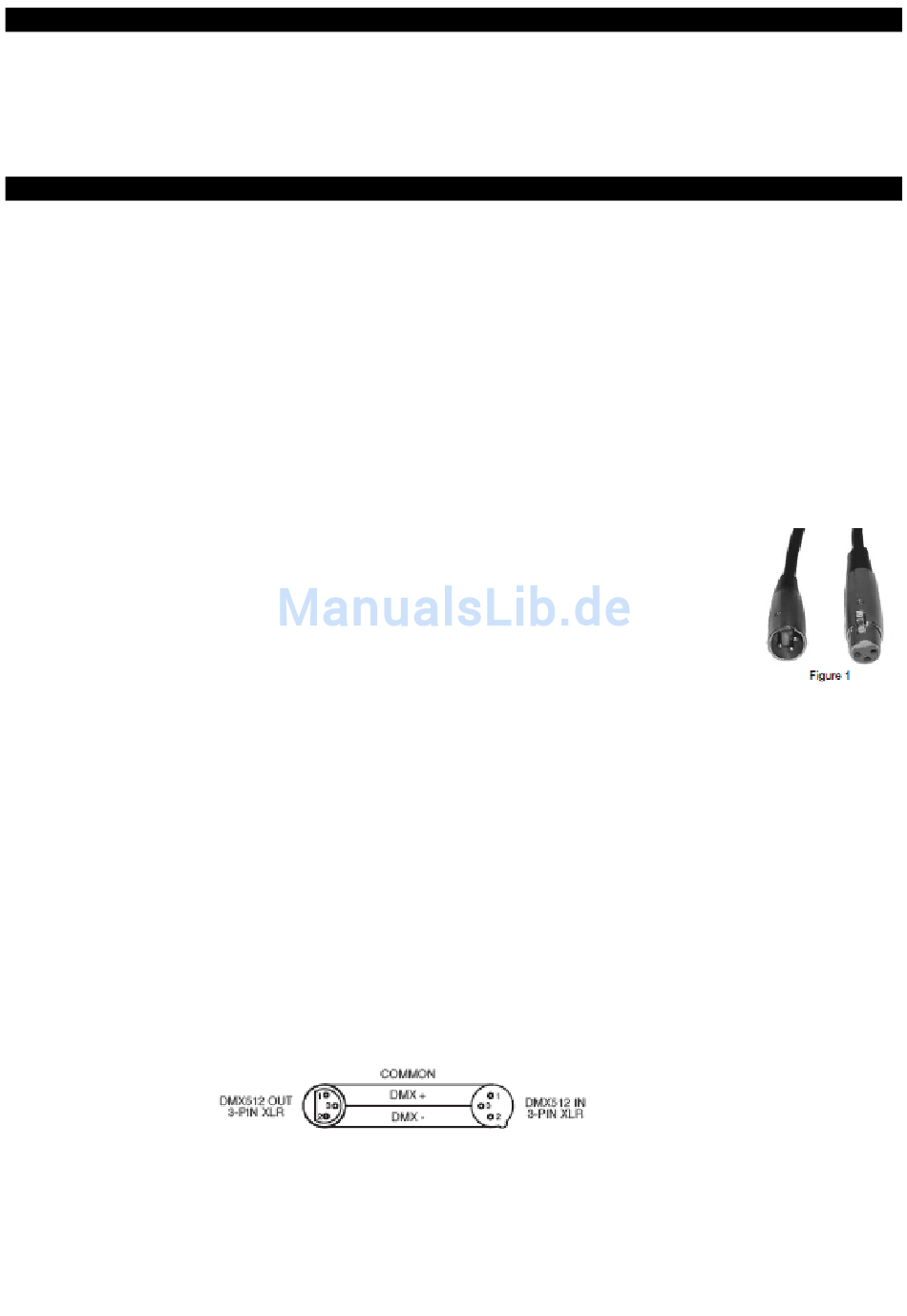

vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den
Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene
Kabel verwenden, sollten Sie sicherstellen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel
sind (diese Art von Kabel erhalten Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an
jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht
aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 2
