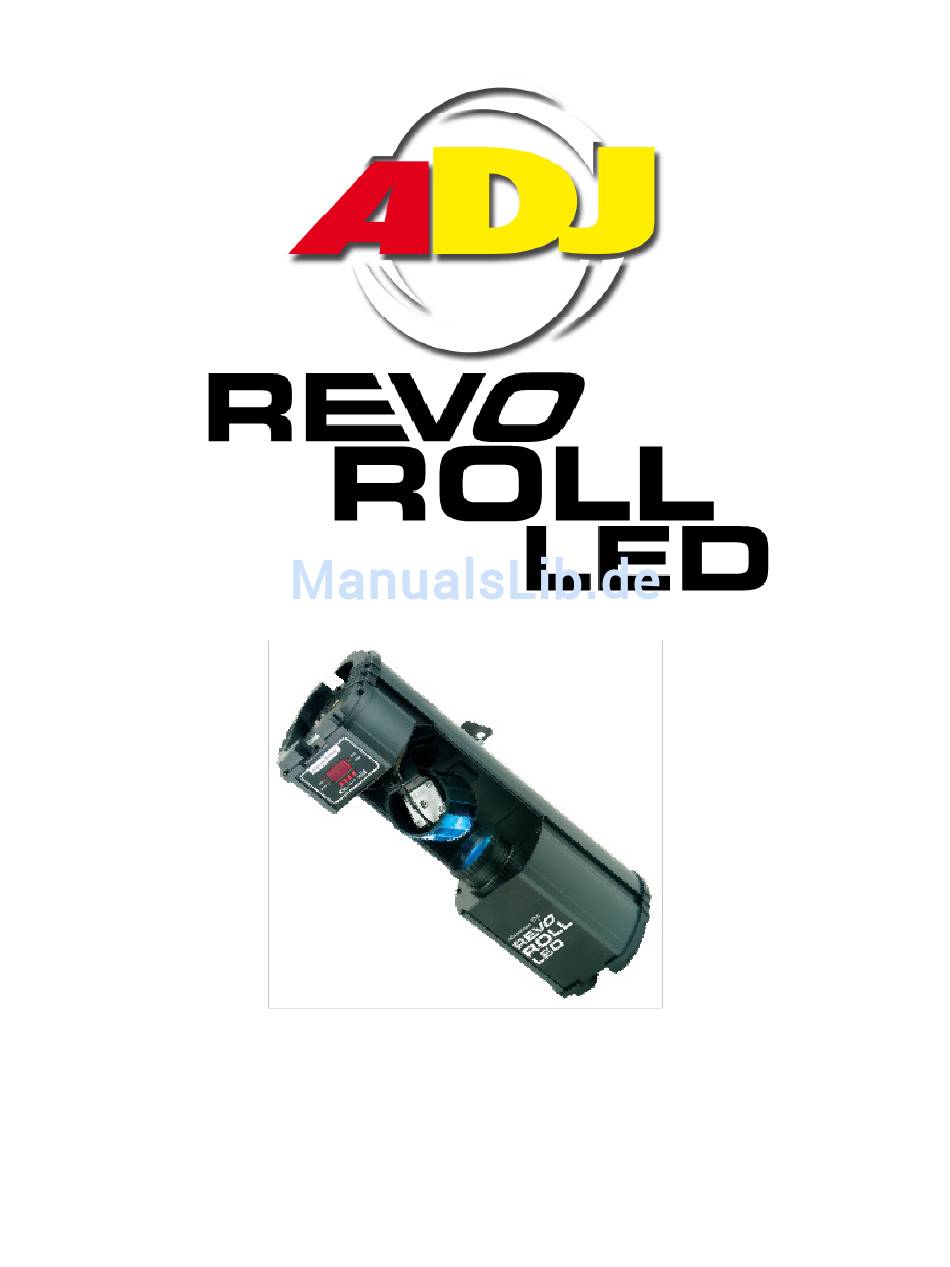

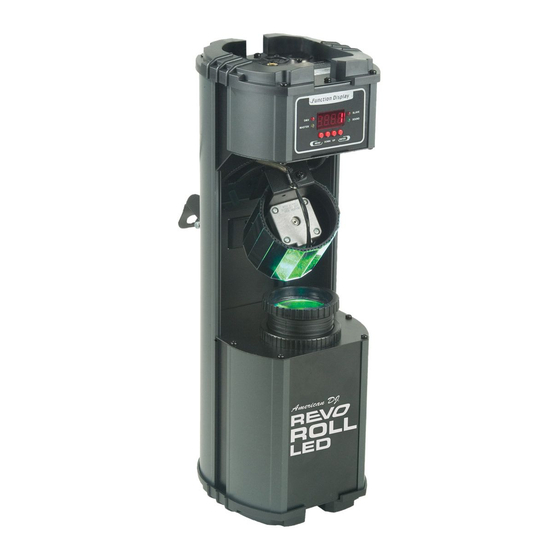

- Seite 1 BEDIENUNGSANLEITUNG ______________________________________________________________________________________ Seite 1 von 21 www.americandj.eu MERICAN...
- Seite 2 Revo Roll LED™ Inhalt Seite 2: Kundenhilfe und Servicecenter Seite 3: Gewährleistung und Registrierung Seite 4: Einleitung Seiten 5 bis 8: Sicherheitshinweise Seite 9 Allgemeine Hinweise und Ausstattung Seite 10 bis 12: Setup Seite 13 bis 14: System Menü Seite 15:...
-
Seite 3: Gewährleistung Und Registrierung
Revo Roll LED™ Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. Im berechtigten Gewährleistungsfall übernehmen wir die Kosten für Material und Arbeitszeit. Die Geräte sind frei an uns zurückzusenden. -
Seite 4: Einleitung
Auspacken: Vielen Dank, dass Sie sich für Revo Roll LED™ von American DJ entschieden ® haben. Jeder Revo Roll LED™ wurde sorgfältig getestet und vor dem Versand sorgfältig verpackt. Überprüfen Sie die Transportverpackung bei Lieferung sorgfältig und bewahren Sie diese für mögliche spätere Nutzung auf. Überprüfen Sie die gelieferten Produkte unverzüglich auf Unversehrtheit und Vollständigkeit. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ______________________________________________________________________________________ Seite 5 von 21 www.americandj.eu MERICAN... - Seite 6 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder reparieren können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
- Seite 7 Wichtige Sicherheitshinweise! • Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden! • Heben Sie die Anleitung und die Sicherheitshinweise gut auf. • Entfernen Sie keine Sicherheitshinweise. • Folgen Sie den Bedienanweisungen. • Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel.
- Seite 8 • Bei sichtbaren Beschädigungen trennen Sie das Gerät umgehend vom Netz und lassen Sie es durch einen Fachmann überprüfen. Dies gilt insbesondere wenn; Das Stromkabel beschädigt ist Flüssigkeiten ins Geräteinnere gelangt sind Andere Gegenstände ins Geräteinnere gelangt sind Wenn das Gerät nicht funktioniert wie es soll. Wenn Sie Bedienungsfehler ausschließen können, liegt mit hoher Wahrscheinlichkeit ein Defekt vor.
-
Seite 9: Ausstattung
Revo Roll LED™ Allgemeine Hinweise Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um das Beste aus diesem Gerät herauszuholen. Bitte machen Sie sich mit den allgemeinen Bedienungshinweisen dieses Geräts vertraut. Die Bedienunsganleitung enthält wichtige Sicherheitshinweise zu Betrieb und Wartung. Bitte bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf. - Seite 10 Datenkabel (DMX Kabel) Betriebsanforderungen: Revo Roll LED™ kann über das DMX-512 Protokoll gesteuert werden. Revo Roll LED™ benötigt 4 DMX Kanäle. Die DMX Adresse wird unten am Revo Roll LED™ eingestellt. Ihr Gerät sowie Ihr DMX Controller benötigen einen Standard 3-poligen XLR Stecker für Dateneingang und Datenausgang (Abbildung 1).
- Seite 11 1/4 Watt und wird zwischen den Pins 2 und 3 des XLR Steckers (DATEN+ und DATEN-) verbunden. Dieses Gerät wird an der XLR Kupplung des letzten Geräts in der Reihenschaltung als Abschluss der Leitung eingefügt. Die Benutzung des Abschlusswiderstands (ADJ Teilnummer 392128) verringert die Gefahr unberechenbaren Verhaltens. Abschlusswiderstand...
- Seite 12 Revo Roll LED™ Setup (Fortsetzung) 3-polig XLR zu 5-polig XLR Adapter Leiter 3-polige XLR Buchse 5-poliger XLR Stecker (Ausgang) (Eingang) Masse/Abschirmung Pin 1 Pin 1 Daten (- Signal) Pin 2 Pin 2 Daten (+ Signal) Pin 3 Pin 3 Nicht benutzt...
-
Seite 13: Systemmenü
Revo Roll LED™ System Menü ADDR – DMX Adressierung 1. Drücken Sie den MENÜ Button, UP oder DOWN bis “ADDR” im Display angezeigt wird und drücken Sie anschließend die ENTER Taste. 2. Eine Zahl zwischen 1 und 512 wird blinkend angezeigt. Mit den UP/DOWN Tasten können Sie nun die gewünschte Adresse auswählen und mit der ENTER Taste bestätigen... - Seite 14 Revo Roll LED™ System Menü (Fortsetzung) IDSP – Displayanzeige um 180° drehen 1. Drücken Sie die MENÜ Taste bis “IDSP” angezeigt wird, anschließend die ENTER Taste. 2. Drücken Sie den UP Button so lange bis “FLIP” im Display erscheint. 3. Mit ENTER bestätigen. “ON/OFF” wird angezeigt.
-
Seite 15: Bedienungshinweise
Standard Elation DMX-512 Controller. ® 2. Der Revo Roll LED™ benutzt vier DMX Kanäle zur Steuerung, siehe Seite 16 zu den DMX Merkmalen. 3. Zum Betrieb Ihres Lichteffektes im DMX Modus schließen Sie das Gerät über die XLR Anschlüsse an einem Standard DMX Controller an. Stellen Sie Ihre DMX Adresse entsprechend der Setup-Spezifikationen für den DMX Controller ein. - Seite 16 Revo Roll LED™ DMX Merkmale Revo Roll LED™ UC3 Steuerung ______________________________________________________________________________________ Seite 16 von 21 www.americandj.eu MERICAN...
-
Seite 17: Auswechseln Der Sicherung
Revo Roll LED™ Auswechseln der Sicherung Ziehen Sie bitte zunächst den Netzstecker. Die Halterung für die Sicherung befindet sich neben dem Netzeingang. Schrauben Sie die Halterung für die Sicherung mit einem Schraubendreher auf, entnehmen Sie die durchgebrannte Sicherung und setzen Sie eine gleichwertige Sicherung ein. -
Seite 18: Spezifikationen
Revo Roll LED™ Spezifikationen Modell: Revo Roll LED™ SPEZIFIKATIONEN: Einsatzort: jede sichere Arbeitsposition Lampen: 52 LED’s: 16 rot, 12 grün, 12 blau und 12 weiß Spannung: 230V~50Hz Leistungsaufnahme: Sicherung: 2 Ampere GMA Gewicht: 2,8 kg Abmessungen: 431 (L) x 154 (B) x 154 (H) mm Farben: RGB + weiß... -
Seite 19: Gewährleistung
Revo Roll LED™ Gewährleistung AMERICAN DJ gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, dass das Produkt frei von Produktions- und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen. - Seite 20 Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise elektrische oder...
- Seite 21 Junostraat 2 6468 EW Kerkrade The Netherlands Tel: +31 45 546 85 00 Fax: +31 45 546 85 99 info@americandj.eu www.americandj.eu ______________________________________________________________________________________ Seite 21 von 21 www.americandj.eu MERICAN...
