ADJ REVO 4 IR Bedienungsanleitung Seite 6

EINRICHTUNG DES GERÄTS (Fortsetzung)

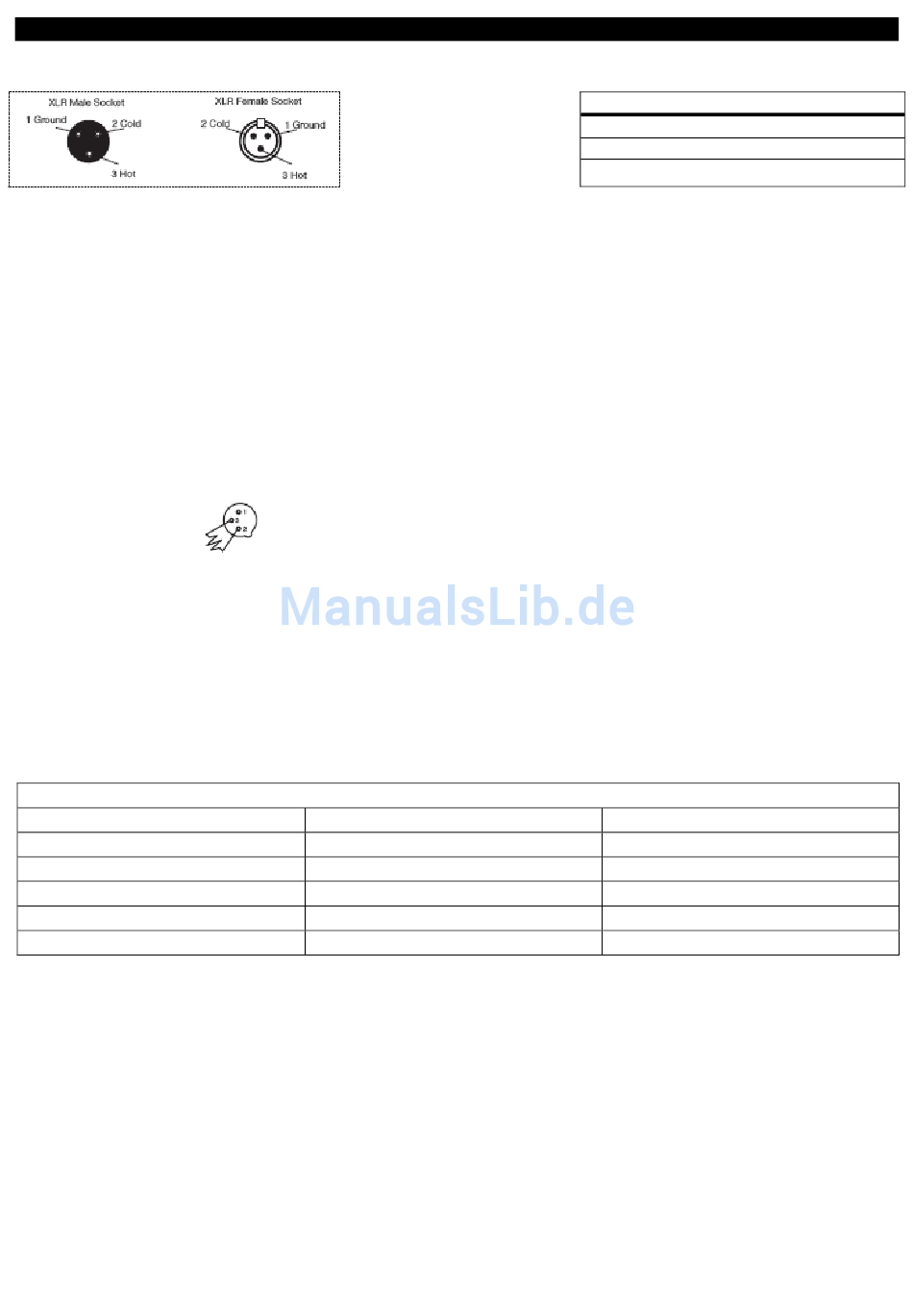

Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche
XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit
einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige XLR DMX-Steckverbinder.
Datenübertragung anstatt der 3-poligen Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-
Leitung angeschlossen werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige
Leitung anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung der Kabel an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
Ein Abschluss reduziert Signalfehler und vermeidet Probleme und Interferenzen
bei der Signalübertragung.
Leitungsabschluss (Widerstand 120 Ohm, 1/4 W) zwischen Pol 2 (DMX-) und
Pol 3 (DMX+) des letzten Geräts zu schalten.
Abbildung 4
Einige
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
A.D.J. Supply Europe B.V. – www.americandj.eu – Revo 4 IR Bedienungsanleitung Seite 6
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Es empfiehlt sich immer, einen
Hersteller benutzen
Pol 1
Pol 2
Pol 3
DMX-
5-polige XLR-Stecker
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
für die
