Level 3
System-Screen
System-Screen
Kollektor
Pumpe
Speicher-Wärmeübertrager

2.3 Blinkcodes

System-Screen-Blinkcodes
LED-Blinkcodes
Kollektor-
sensor
Speicher
Kollektor
mit Kollektorsensor
Speicher
mit Wärmeübertrager

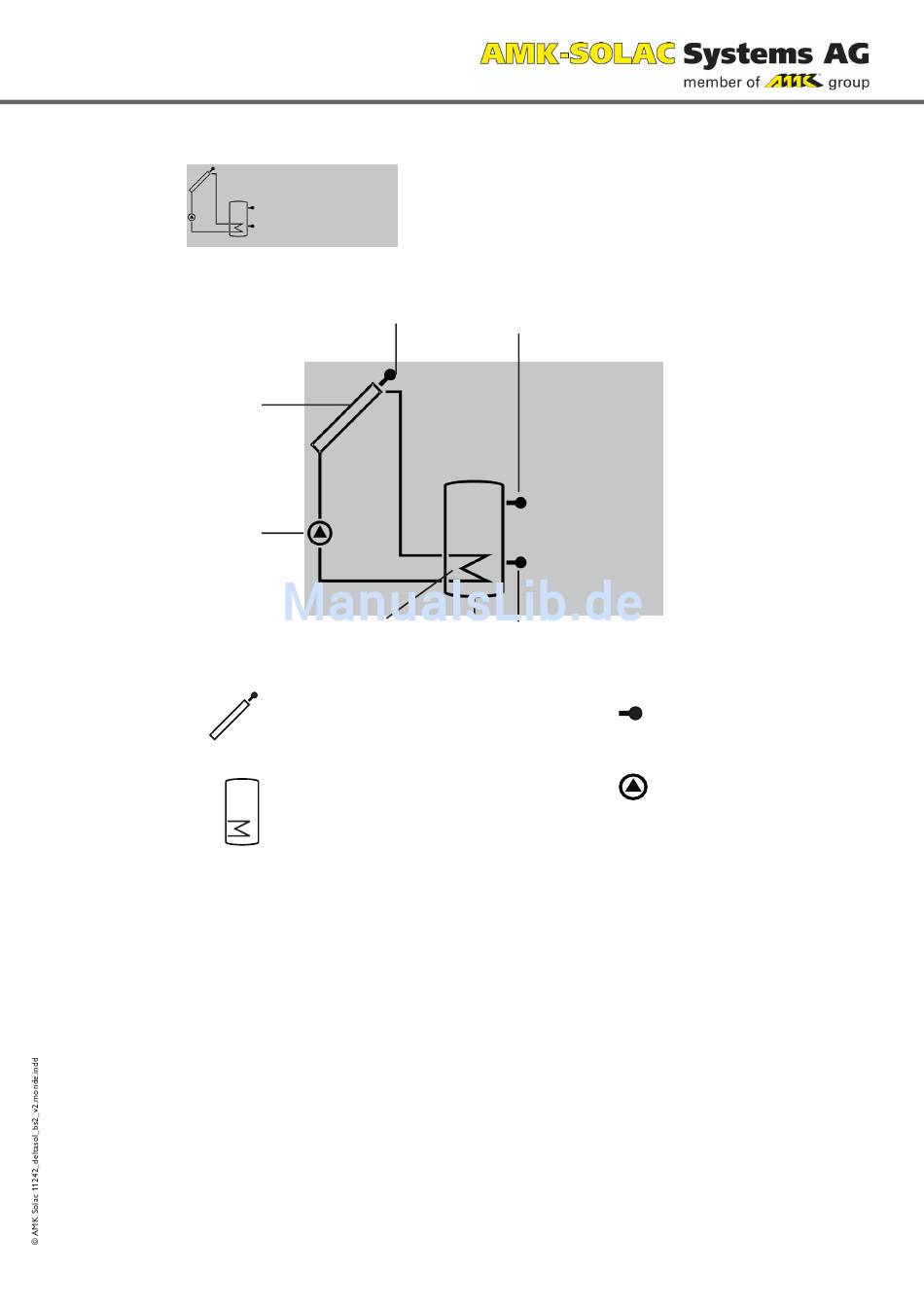

Die System-Anzeige zeigt das solare System an. Er besteht
aus mehreren Systemkomponenten-Symbolen, die je nach
Anlagenzustand blinken oder dauerhaft angezeigt werden.
Speichersensor
oben
Speichersensor unten
•
Die Pumpe blinkt, wenn das Relais aktiv ist
• Die Sensorsymbole blinken, wenn der entsprechende
Anzeigekanal ausgewählt ist
• Die Sensoren blinken schnell, wenn ein Sensordefekt
vorliegt
Grün: alles in Ordnung
Rot/Grün blinkend: Initialisierung läuft
Rot blinkend: Handbetrieb
Sensorfehler
(Sensorsymbol blinkt schnell)
Temperatursensor
Pumpe
