Level 3
1

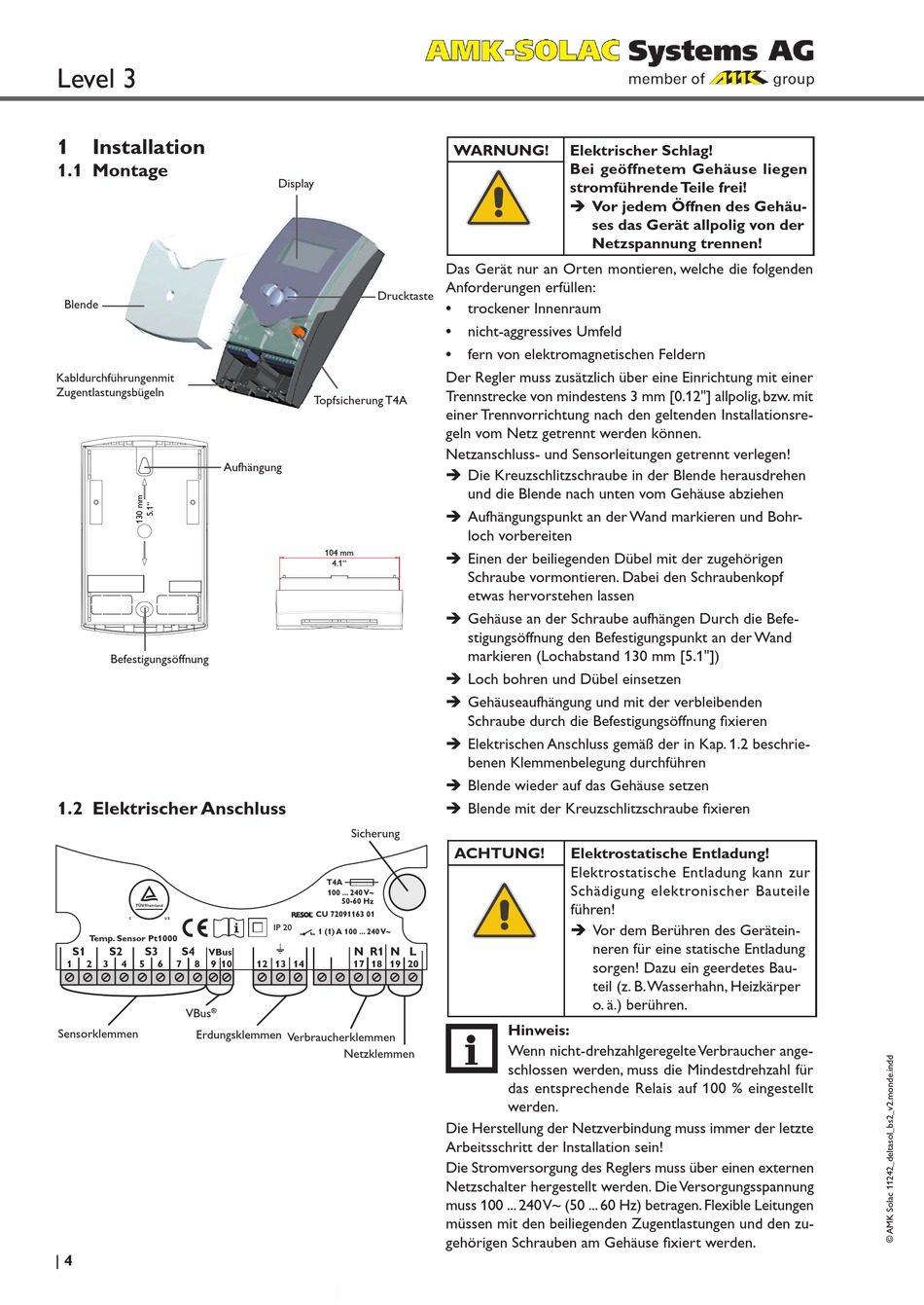

Installation

1.1 Montage

Blende
Kabldurchführungenmit
Zugentlastungsbügeln
Aufhängung
Befestigungsöffnung

1.2 Elektrischer Anschluss

Temp. Sensor Pt1000
S1 S2 S3 S4
VBus
1 2 3 4 5 6 7 8 9 10
VBus ®
Sensorklemmen
Erdungsklemmen
4
|
Display
Drucktaste
Topfsicherung T4A
104 mm
4.1"
Sicherung
T4A
100 ... 240 V~
50-60 Hz
CU 72091163 01
IP 20
1 (1) A 100 ... 240 V~
N R1 N L
12 13 14 17 18 19 20
Verbraucherklemmen
Netzklemmen
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführende Teile frei!
 Vor jedem Öffnen des Gehäu-
ses das Gerät allpolig von der
Netzspannung trennen!
Das Gerät nur an Orten montieren, welche die folgenden
Anforderungen erfüllen:
•
trockener Innenraum
• nicht-aggressives Umfeld
• fern von elektromagnetischen Feldern
Der Regler muss zusätzlich über eine Einrichtung mit einer
Trennstrecke von mindestens 3 mm [0.12"] allpolig, bzw. mit
einer Trennvorrichtung nach den geltenden Installationsre-
geln vom Netz getrennt werden können.
Netzanschluss- und Sensorleitungen getrennt verlegen!
 Die Kreuzschlitzschraube in der Blende herausdrehen
und die Blende nach unten vom Gehäuse abziehen
 Aufhängungspunkt an der Wand markieren und Bohr-
loch vorbereiten
 Einen der beiliegenden Dübel mit der zugehörigen
Schraube vormontieren. Dabei den Schraubenkopf
etwas hervorstehen lassen
 Gehäuse an der Schraube aufhängen Durch die Befe-
stigungsöffnung den Befestigungspunkt an der Wand
markieren (Lochabstand 130 mm [5.1"])
 Loch bohren und Dübel einsetzen
 Gehäuseaufhängung und mit der verbleibenden
Schraube durch die Befestigungsöffnung fi xieren
 Elektrischen Anschluss gemäß der in Kap. 1.2 beschrie-
benen Klemmenbelegung durchführen
 Blende wieder auf das Gehäuse setzen
 Blende mit der Kreuzschlitzschraube fi xieren
ACHTUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile
führen!
 Vor dem Berühren des Gerätein-
neren für eine statische Entladung
sorgen! Dazu ein geerdetes Bau-
teil (z. B. Wasserhahn, Heizkärper
o. ä.) berühren.
Hinweis:
Wenn nicht-drehzahlgeregelte Verbraucher ange-
schlossen werden, muss die Mindestdrehzahl für
das entsprechende Relais auf 100 % eingestellt
werden.
Die Herstellung der Netzverbindung muss immer der letzte
Arbeitsschritt der Installation sein!
Die Stromversorgung des Reglers muss über einen externen
Netzschalter hergestellt werden. Die Versorgungsspannung
muss 100 ... 240 V~ (50 ... 60 Hz) betragen. Flexible Leitungen
müssen mit den beiliegenden Zugentlastungen und den zu-
gehörigen Schrauben am Gehäuse fi xiert werden.
