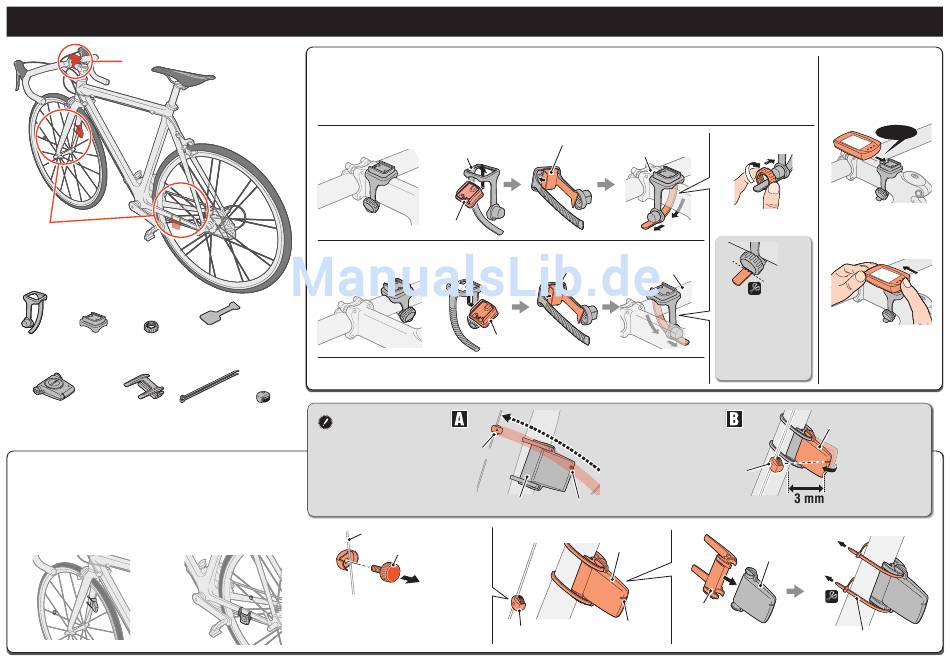

So installieren Sie das Gerät an Ihrem Fahrrad
1
2
Halterung
Drehscheibe
Montageband
Geschwindigkeitssensor
Sensorgum-
(SPD-10)
miauflage
2
Montieren Sie den Geschwindigkeitssensor
an Vordergabel oder Kettenstrebe
* Der Geschwindigkeitssensor kann entweder an der Vordergabel
oder an der Kettenstrebe installiert werden.
Bei Montage an der
Gabel:
1
Befestigen Sie die Halterung am Vorbau oder Lenker
Die FlexTight™-Halterung kann – je nach Position der Halterung im Halterungsband – entweder am Vorbau oder am Lenker ange-
bracht werden.
Achtung: Den Verschlussring der FlexTight™-Halterung butte nur von Hand festzuziehen.
Zu festes Anziehen mit einem Werkzeug usw. kann das Gewinde beschädigen.
Montage der FlexTight ™ -Halterung am Vorbau:
Montage der FlexTight ™ -Halterung Am Lenker:
Halterungs-
gummiauflage
* Wenn Sie die Halterung an eine aerodynamische Lenkstange oder einen größeren Lenkervorbau
montieren, verwenden Sie die optionalen Nylonbinder.
Kabelbinder
Magnet
Montage von Sensor
(x 2)
und den Magneten
Bei Montage an
Speichen
der Kettenstrebe:
* Der Magnet kann an einer beliebigen
Stelle an den Speichen angebracht
werden, sofern die oben angeführten
Bedingungen erfüllt sind.
Halterungsgummiauflage
Montageband
Halterung
Montageband
Halterungsgummiauflage
Halterung
Magnet
Geschwindigkeitssensor
Magnet
Zur Sensorzone
Magnet
Drehscheibe
Vorbau
Lenker
Achtung:
Runden Sie die
Schnittkante des
Befestigungsbandes
zur Vermeidung von
Verletzungen ab.
Der Magnet
muss die
Sensorzone
Magnet
durchlaufen.
Sensorzone
Geschwindig-
keitssensor
Sensorgum-
miauflage
Sensorzone
CC-RD420DW
DE
Einsetzen und
Abnehmen des
Computers
Klick
Mit der Hand sichern,
Schneiden
herausdrücken, Vorder-
seite anheben
Geschwindigkeitssensor
Der Abstand zwi-
schen Sensor und
Magnet beträgt
maximal 3 mm.
Geschwindig-
keitssensor
Sicher
festziehen
Schneiden
Kabelbinder
2
