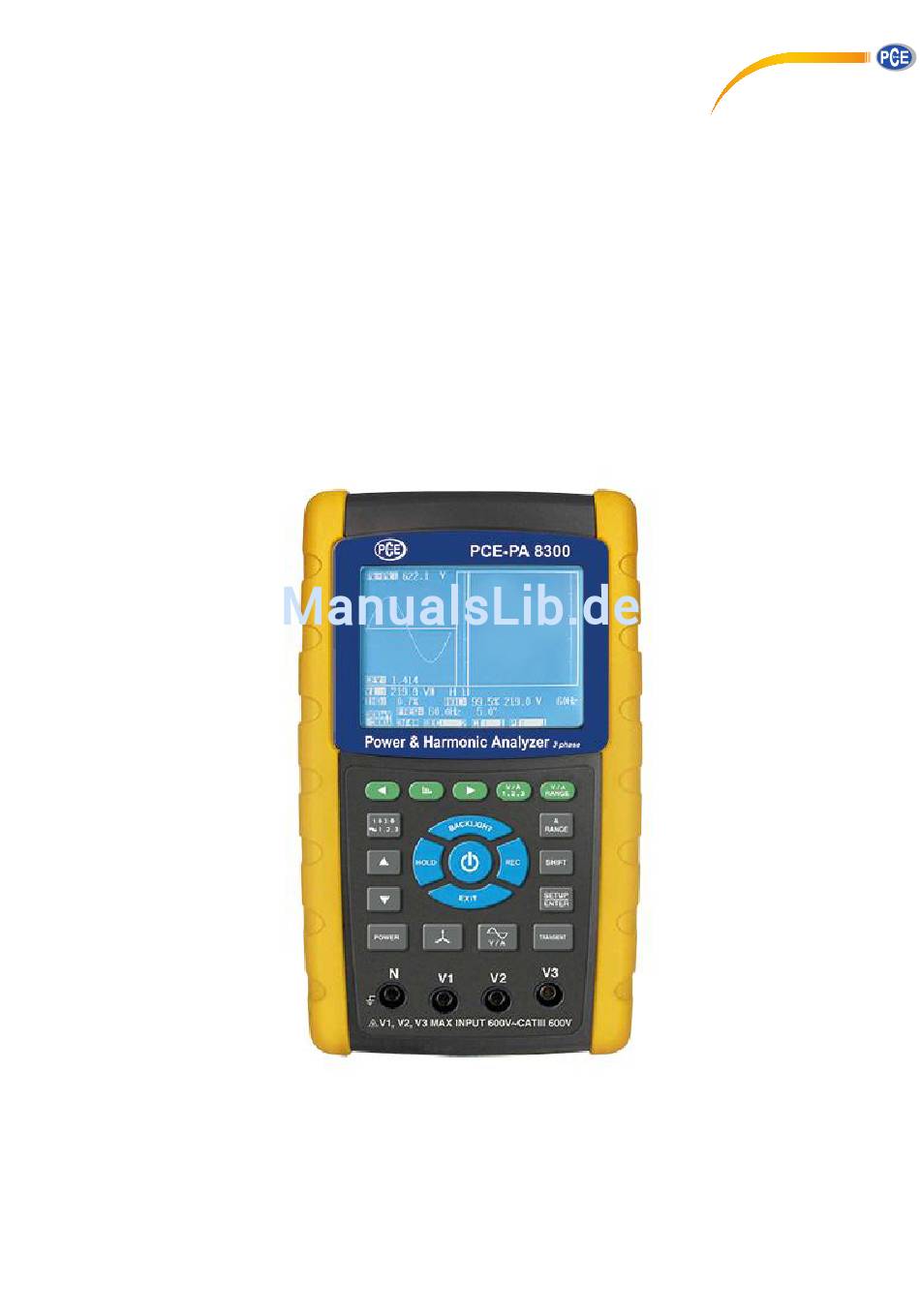

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Betriebsanleitung Leistungsmessgerät PCE-PA 8300 Version 1.0 18.05.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitsinformationen ................... 4 Spezifikationen ......................5 Allgemeine Spezifikationen ........................5 Elektrische Spezifikationen ........................6 Lieferumfang .............................. 7 Optionales Zubehör ..........................8 Gerätebeschreibung ....................9 Messvorbereitung ....................11 Ausgangsbildschirm ..........................11 Zugang zum Messmodus ......................... 11 Zusammenfassende Beschreibung der Tasten ..................13 Beschreibung des Setupmenüs ....................... - Seite 3 BETRIEBSANLEITUNG 5.14 A Range Funktion ............................ 50 5.15 Batteriewarnungsbildschirm ........................50 5.16 Anhang 1 ..............................51 Wartung ........................51 Reinigung ..............................51 Ersetzen der Batterien ..........................51 Serielles RS232 PC Interface .................. 52 Download der gespeicherten Daten von SD auf Computer (EXCEL-Software) ..53 Entsorgung ......................
-
Seite 4: Sicherheitsinformationen
BETRIEBSANLEITUNG Sicherheitsinformationen Mit dem Kauf dieses 3-Phasen-Leistungsmessgeräts machen Sie einen Schritt in Richtung Präzisionsmessungen. Obwohl der Leistungsmesser ein komplexes und empfindliches Gerät ist, gewährleistet seine strapazierfähige Struktur eine Lebensdauer von mehreren Jahren. Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Allgemeine Spezifikationen Display 81, 4 x 61 mm LCD Punktmatrix (320 x 240 Pixel) mit Hintergrundbeleuchtung Messungen V (Phase-Phase) V (Phase-Masse) A (Phase-Masse) KW /KVA / KVAR / PF (Phase) KW /KVA / KVAR / PF (System) Leistungs-Faktor Phasenwinkel Frequenz Oberwellenanalyse... -
Seite 6: Elektrische Spezifikationen
BETRIEBSANLEITUNG Abmessungen Messgerät: 225 x 125 x 64 mm Stromzange: 210 x 64 x 33 mm Klemmbacke: 86 mm außen Elektrische Spezifikationen Bereich Auflösung Genauigkeit 20 A 0,001 A, <10 A ± (0,5 % + 0,1 A) 0,01 A ≧ 10 A 200 A 0,01 A, <100 A ±... -
Seite 7: Lieferumfang
0 … 20 % ± (2 % + 5 d) 0,1 % 20,1 … 100 % ± (6 % + 10 d) Lieferumfang 1 x PCE-PA 8300 4 x Messleitung 4 x Krokodilklemme 1 x Messzange 1 x AC/DC Adapter 9 V... -
Seite 8: Optionales Zubehör
BETRIEBSANLEITUNG 1 x 2 GB SD-Speicherkarte 1 x Tragetasche Optionales Zubehör 2000 Ampere Stromzange 200 Ampere Stromzange 3000 Ampere Stromzange USB-Kabel RS232 Kabel Datenanalyse Software EXCEL Datenanalyse Software... -

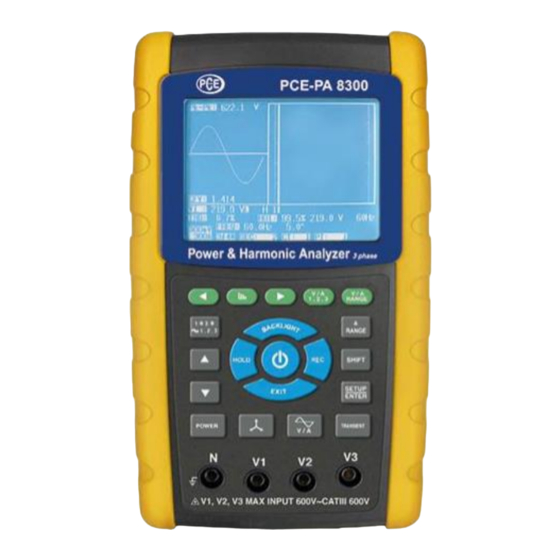

Seite 9: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung... - Seite 10 BETRIEBSANLEITUNG 3-1: Display 3-2: 1Φ 3Φ (Phase / Leiter) 3-3: ▲-Taste 3-4: ▼-Taste 3-5: Hold-Taste 3-6: Hintergrundbeleuchtungstaste 3-7: Power-Taste 3-8: Exit-Taste 3-9: REC-Taste 3-10: A (current) Messbereichstaste 3-11: Shift-Taste 3-12: Setup-Taste 3-13: Eingang Spannungsversorgung 3-14A: Signaleingangsbuchse für Stromzangen 3-14B: Eingang für Spannungsversorgung von Stromzangen 3-15: SD-Kartenslot 3-16: RS232-Buchse 3-17: Reset-Taste...
-
Seite 11: Messvorbereitung
BETRIEBSANLEITUNG Messvorbereitung Ausgangsbildschirm Zugang zum Messmodus 1) Unten Rechts im Display des Geräts wird blinkend „SD Check“ angezeigt, während Sie eine SD- Karte einstecken. Wenn die SD-Karte eingelegt ist, verschwindet diese Anzeige und nach einigen Sekunden, was signalisiert, dass die SD-Karte komplett gelesen und erkannt wurde. - Seite 12 BETRIEBSANLEITUNG 3) Unten Rechts im Display des Geräts wird blinkend „NO DISK“ angezeigt, wenn keine SD- Speicherkarte eingesetzt wurde.
-
Seite 13: Zusammenfassende Beschreibung Der Tasten
BETRIEBSANLEITUNG Zusammenfassende Beschreibung der Tasten Die folgende Tastenbeschreibung bezieht sich auf die unter Punkt 3 abgebildete Fig.1. 1) Power-Taste (3-7) Betätigen Sie die Taste, um das Gerät ein-/auszuschalten. 2) 1Φ 3Φ (Phase / Leiter) (3-2) Betätigen Sie die Taste, um in den (1P/2W – 1P/3W – 3P/3W – 3P/4) Funktionsmodus zu gelangen. -
Seite 14: Beschreibung Des Setupmenüs
BETRIEBSANLEITUNG Beschreibung des Setupmenüs Shift-Taste 4.4.1 SHIFT 1: Wenn die Symbole „SETUP“ und „SHIFT 1“ oben rechts im Display auftauchen, nutzen Sie ▲ oder ▼ um den gewünschten Menüpunkt auszuwählen. SHIFT 2: Wenn die Symbole SETUP“ und „SHIFT 2“ oben rechts im Display auftauchen, nutzen Sie ▲... -
Seite 15: Menüpunkte
BETRIEBSANLEITUNG Menüpunkte 4.4.2 Folder Name: Legen Sie den Ordnernamen für die SD-Karte fest, Auswahlmöglichkeiten sind von WTA01 bis WTA10. File Name: Legen Sie den Dateinamen für die SD-Karte fest. Sie können bis zu 50 Dateinamen einstellen. REC Date: Zeigt die aufgenommene Zeit der existierenden Dateien (Jahr/Monat/Tag, Stunde/Minute/Sekunde). -
Seite 16: File Name: Legen Sie Einen Dateinamen Für Die Sd-Karte Fest
BETRIEBSANLEITUNG D: Betätigen Sie die Shift-Taste; das „SHIFT1“-Symbol wird oben rechts im Display erscheinen. Drücken Sie danach ▼, um in den nächsten Menüunterpunkt (Folder Name -> File-Name) zu gelangen: File Name: Legen Sie einen Dateinamen für die SD-Karte fest 4.5.2 A: Auf dem Bildschirm wird „NO FILE“... - Seite 17 BETRIEBSANLEITUNG C: Dateinamenbeschreibung: Gelangen Sie mittels der Shift-Taste zunächst wieder in den Setup-Modus. Drücken Sie dann ▲ oder ▼, um die Dateinummer zwischen 001 und 050 auszuwählen. Anmerkung: Wenn Sie ▲ oder ▼ >2 Sekunden drücken, wird die sich die Nummer schnell verändern.
- Seite 18 BETRIEBSANLEITUNG D: Wenn Sie die Shift-Taste wieder drücken, erscheint das „SHIFT1“-Symbol wieder oben rechts im Display. Sie können dann durch ▼, in den nächsten Menüunterpunkt (File-Name -> Sampling Time) gelangen: E: Um jedoch zwischen 1P/2W(1P2), 1P/3W(1P3), 3P/3W(3P3) und 3P/4W(3P4) auswählen, müssen Sie erneut die Shift-Taste drücken. Sie gelangen dann in den SHIFT 2 –...
-
Seite 19: Sampling Time: Legen Sie Die Sampling-Zeit Des Datenloggers Für Die Sd-Karte Fest
BETRIEBSANLEITUNG Sampling time: Legen Sie die Sampling-Zeit des Datenloggers für die SD- 4.5.3 Karte fest A: Um die Sampling-Zeit des Datenloggers festzulegen, müssen Sie zunächst über den SHIFT1-Modus in das dafür vorgesehene Menü gelangen. Drücken Sie im SHIFT1- Modus ▲ oder ▼, um den Punkt Sampling Time anzuwählen. Dort angekommen müssen Sie die Shift-Taste drücken, um in den SETUP-Modus zu gelangen. -
Seite 20: Delete File: Löschen Sie Dateien Von Der Sd-Karte
BETRIEBSANLEITUNG Delete File: Löschen Sie Dateien von der SD-Karte 4.5.4 A: „Y or N“ wird auf Ihrem Bildschirm erscheinen, wenn Sie die Shift-Taste wenigstens 2 Sekunden lang drücken. Um zu löschen, müssen Sie ▲ drücken. Das Display zeigt dann weiß hinterlegt „Y“ an. Bestätigen Sie mit der Setup-Taste, so wird die ausgewählte Datei gelöscht (im Beispiel: 3P401001.XLS). -
Seite 21: Sd Format: Formatieren Sie Die Sd-Karte
BETRIEBSANLEITUNG SD Format: Formatieren Sie die SD-Karte 4.5.5 A: „Y or N“ wird auf Ihrem Bildschirm erscheinen, wenn Sie die Shift-Taste wenigstens 2 Sekunden lang drücken. Um zu löschen, müssen Sie ▲ drücken. Das Display zeigt dann weiß hinterlegt „Y“ an. Bestätigen Sie mit der Setup-Taste, so wird SD-Speicherkarte formatiert. -
Seite 22: Pt: Stellen Sie Den Stromwandler Ein
BETRIEBSANLEITUNG PT: Stellen Sie den Stromwandler ein 4.5.6 A: Betätigen Sie die Shift-Taste um in den SETUP-Modus zu gelangen: B: Hier können Sie mittels ▲ oder ▼die PT-Werte zwischen 1 und 1000 einstellen: Anmerkung: Wenn Sie ▲ oder ▼ >2 Sekunden drücken, wird die sich die Nummer schnell verändern Wechseln Sie dann wie gewohnt wieder durch Betätigung der Shift-Taste in den SHIFT1- Modus, um dort mit ▼in den nächsten Menüunterpunkt („CT“) zu gelangen. -
Seite 23: Ct: Stellen Sie Den Spannungswandler Ein
BETRIEBSANLEITUNG CT: Stellen Sie den Spannungswandler ein 4.5.7 A: Betätigen Sie die Shift-Taste um in den SETUP-Modus zu gelangen: B: Hier können Sie mittels ▲ oder ▼die CT-Werte zwischen 1 und 600 einstellen: Anmerkung: Wenn Sie ▲ oder ▼ >2 Sekunden drücken, wird die sich die Nummer schnell verändern Wechseln Sie wie gewohnt wieder durch Betätigung der Shift-Taste in den SHIFT1- Modus, um dort mit ▼in den nächsten Menüunterpunkt („Beep“) zu gelangen:... -
Seite 24: Beep: Schalten Sie Den Buzzer Ein/Aus
BETRIEBSANLEITUNG Beep: Schalten Sie den Buzzer ein/aus 4.5.8 A: Drücken Sie die Shift-Taste, um in den SETUP-Modus zu gelangen. B: Hier können Sie den Buzzer mittels ▲ oder ▼ein- oder ausschalten: Wechseln Sie wie wieder durch Betätigung der Shift-Taste in den SHIFT1- Modus, um dort mit ▼in den nächsten Menüunterpunkt („Trans Ref“) zu gelangen:... -
Seite 25: Trans Ref: Nennspannung Als Referenz Für Die Transientenerkennung
BETRIEBSANLEITUNG Trans Ref: Nennspannung als Referenz für die Transientenerkennung 4.5.9 A: Drücken Sie die Shift-Taste, um in den SETUP-Modus zu gelangen: B: Hier können Sie die Referenzspannung mittels ▲ oder ▼ von 50,0 bis 850,0 V einstellen. Wechseln Sie wieder durch Betätigung der Shift-Taste in den SHIFT1- Modus, um dort mit ▼in den nächsten Menüunterpunkt („SDVP“) zu gelangen. -
Seite 26: Sdvp: Stellen Sie Die Obere Und Untere Grenze Der Transienteerfassung Ein
BETRIEBSANLEITUNG SDVP: Stellen Sie die obere und untere Grenze der Transienteerfassung 4.5.10 A: Drücken Sie die Shift-Taste, um in den SETUP-Modus zu gelangen: B: Hier können Sie den Wert mit ▲ oder ▼zwischen 1 und 100 % einstellen. Wechseln Sie wieder durch Betätigung der Shift-Taste in den SHIFT1- Modus, um dort mit ▼in den nächsten Menüunterpunkt („Decimal“) zu gelangen. -
Seite 27: Dezimalstellentyp Basic (.) Oder Euro (,)
BETRIEBSANLEITUNG Dezimalstellentyp Basic (.) oder Euro (,) 4.5.11 Die numerische Datenstruktur benutzt standardmäßig den „.“, nicht das (,) Bsp.: „20.6“ oder „1000.53“. In einigen Ländern hingegen (bspw. in Europa), wird das Komma („,“ als Dezimalpunkt verwendet. Bsp.: „20,6“ oder „1000,53“. Gesetzt dem Fall, dass Ihr Land ein Komma verwendet, sollten Sie die Art der Dezimalschreibweise am Gerät ändern. -
Seite 28: Clamp Type: Legen Sie Den Stromzangentyp Fest
BETRIEBSANLEITUNG Clamp Type: Legen Sie den Stromzangentyp fest 4.5.12 A: Drücken Sie die Shift Taste, um in den SETUP-Modus zu gelangen. Hier können Sie mittels ▲ oder ▼zwischen den Standardstromzangen (CP-200, CP-1201, CP-2000, CP-3000) und „Other“ (andere Stromzangen) wählen. B: Wenn sie zwischen den verschiedenen Stromzangentypen wählen, verändert sich der Stromstärkenbereich (A) und der dazu passende Spannungsbereich (V) wird angezeigt. -
Seite 29: A-Range Setting (Stromstärkenbereichsauswahl)
BETRIEBSANLEITUNG A-Range Setting (Stromstärkenbereichsauswahl) 4.5.13 A: Drücken Sie wieder die Shift-Taste, um in den SETUP-Modus zu gelangen. Hier können Sie mittels ▲ oder ▼den Stromstärkenbereich zwischen 20 A und 2000 A oder zwischen30 A und 3000 A einstellen: Bei den Stromzangen PCE-PA C1 können 30A, 300A und 3000A eingestellt werden. ... -
Seite 30: Range Setting (Spannungsbereichsauswahl)
BETRIEBSANLEITUNG V Range Setting (Spannungsbereichsauswahl) 4.5.14 A: Drücken Sie wieder die Shift-Taste, um in den SETUP-Modus zu gelangen. Hier können Sie mittels ▲ oder ▼den Spannungsbereich zwischen 200mV, 300mV, 500mV, 1V, 2V und 3V auswählen: Diese Funktion ist nur für „Other“ verfügbar. ... -
Seite 31: Rs232 Out Sel (Rs232 Ausgabeauswahl)
BETRIEBSANLEITUNG RS232 Out Sel (RS232 Ausgabeauswahl) 4.5.15 A: Wenn Sie die Shift-Taste für mindestens zwei Sekunden gedrückt halten, erscheint: Hier können Sie mit ▲ oder ▼zum gewünschten Punkt navigieren. Bis zu neun Punkte können ausgewählt werden. Betätigen Sie dazu die Setup-Taste. Der ausgewählte Punkt wird dann weiß... - Seite 32 BETRIEBSANLEITUNG Durch Betätigung der Shift-Taste können Sie eine Seite weiterspringen:...
- Seite 33 BETRIEBSANLEITUNG C: Wenn neun Punkte ausgewählt sind, erschein unten links im Bildschirm das Symbol „FULL“: D: Wenn Sie alle gewünschten Punkte ausgewählt haben, drücken Sie die Shift-Taste für mindestens zwei Sekunden lang. Im Anschluss werden alle ausgewählten Punkte gleichzeitig angezeigt: E: Drücken Sie dann ▼, um zum nächsten Menüunterpunkt („Year“) zu gelangen.
-
Seite 34: Year/Month/Date/Hour/Minute/Second Setting (Datum Und Uhrzeit)
BETRIEBSANLEITUNG Year/Month/Date/Hour/Minute/Second Setting (Datum und Uhrzeit) 4.5.16 A: Drücken Sie wieder die Shift-Taste, um in den SETUP-Modus zu gelangen. Hier können Sie mittels ▲ oder ▼die Jahreszahl verändern: B: Durch die Shift-Taste gelangen Sie zurück in das SHIFT1-Menü. Dort können Sie zwischen „Month“, „Date“, „Hour“, „Minute“... -
Seite 35: Messvorgänge
BETRIEBSANLEITUNG Messvorgänge 1Φ 2W (einphasig mit zwei Leitern) 1) Schalten Sie das Gerät über die Power-Taste an und drücken Sie 1Φ 3Φ, bis 1 Φ2W unten links im Display erscheint 2) Verbinden Sie die Netzspannung L1-, mit dem V1-Anschluss und Vn (neutral) mit dem N- Anschluss vom Gerät. -
Seite 36: 3W (Einphasig Mit Drei Leitern)
BETRIEBSANLEITUNG 1Φ 3W (einphasig mit drei Leitern) Schalten Sie das Gerät über die Power-Taste an und drücken Sie 1Φ 3Φ, bis 1 Φ3W unten links im Display erscheint: Verbinden Sie die Netzspannungen L1- und L2-, mit den V1-, V2- Anschlüssen und Vn(neutral) mit dem N-Anschluss vom Gerät. -
Seite 37: 3W (Dreiphasig Mit Drei Leitern)
BETRIEBSANLEITUNG 3Φ 3W (dreiphasig mit drei Leitern) Schalten Sie das Gerät über die Power-Taste an und drücken Sie 1Φ 3Φ, bis 3 Φ3W unten links im Display erscheint: Verbinden Sie die Netzspannungen L1, L2 und L2 mit den V1-, V2- und V3-Anschlüssen vom Gerät. -
Seite 38: 4W (Dreiphasig Mit Vier Leitern)
BETRIEBSANLEITUNG 3Φ 4W (dreiphasig mit vier Leitern) Schalten Sie das Gerät über die Power-Taste an und drücken Sie 1Φ 3Φ, bis 3 Φ4W unten links im Display erscheint: Verbinden Sie die Netzspannungen L1, L2 und L2 mit den V1-, V2- und V3-Anschlüssen und Vn mit dem N-Anschluss vom Gerät. -
Seite 39: Ct Und Pt Messung
BETRIEBSANLEITUNG CT und PT Messung 1) Schalten Sie das Gerät über die Power-Taste an und drücken Sie 1Φ 3Φ, bis 3 Φ4W unten links im Display erscheint: Verbinden Sie die Netzspannungen L1, L2 und L2 mit den V1, V2 und V3 Anschlüssen und Vn mit dem N Anschluss vom Gerät. -
Seite 40: Oberwellenanalyse
BETRIEBSANLEITUNG Oberwellenanalyse Betätigen Sie die Taste für Oberwellenanalyse ( 3-25, Figur 1). 2) Betätigen Sie nun die V/A 1,2,3-Taste ( 3-27, Figur 1) - Seite 41 BETRIEBSANLEITUNG Sollte die Welle Verzerrungen aufweisen, drücken Sie die V/A-Bereichstaste für Oberwellenanalyse ( 3-28, Figur 1) um zu VH oder AH zu wechseln. 4) Drücken Sie die rechte ( 3-26, Figur 1) oder linke (3-24, Figur 1) Taste für Oberwellenanalyse, um Spannung oder Stromstärke mit Oberwelle anzuzeigen.
-
Seite 42: Graphisches Phasendiagramm
BETRIEBSANLEITUNG Graphisches Phasendiagramm 1) Betätigen Sie die Phasendiagramm-Taste: 2) Beschreibung des Phasendiagramms a. V1, V2, V3 : Phasenspannungen im Phasendiagramm in Bezug auf V1. A1, A2, A3 : Netzstrom im Phasendiagramm in Bezug auf A1. b. AVE: Durchschnitt der Netzspannungen V12, V23 und V31 und Netzstromstärken A1, A2 und c. -
Seite 43: Strom-/Spannungskurve
BETRIEBSANLEITUNG Strom-/Spannungskurve 1) Betätigen Sie zuerst die Strom-/Spannungskurventaste ( 3-31, Figur 1), um in den Spannungs- Wellenform Bildschirm zu gelangen: 2) Wenn sie 1Φ 3Φ drücken, können Sie zwischen V1, V2 und V3 wechseln. Betätigen Sie noch einmal die Strom-/Spannungskurventaste, um in Stromstärken-Wellenform Bildschirm zu gelangen: 4) Wenn sie 1Φ... - Seite 44 BETRIEBSANLEITUNG 6) Wenn sie 1Φ 3Φ drücken, können Sie zwischen V1/A1, V2/A2 und V3/A3 wechseln.
-
Seite 45: Transientenerfassung
BETRIEBSANLEITUNG 5.10 Transientenerfassung 1) Wenn Sie vorhaben eine Transientenmessung durchzuführen, so müssen Sie zuerst den Transienten-Spannungslevel einstellen. Beachten Sie hierzu bitte Kapitel 4-5-9 und 4-5-10. 2) Betätigen Sie die Transientenerfassungs-Taste (3-32, Figur 1), was Sie in den Transientenerfassungsbildschirm führt. Stecken Sie nun die SD-Karte in den Kartenslot und drücken Sie die REC-Taste (3-9, Figur 1): 3) Definition: a. - Seite 46 BETRIEBSANLEITUNG Anmerkung: Wenn Sie 1Φ 3Φ drücken, können Sie nacheinander zwischen 1P2W, 1P3W, 3P3W und 3P4W wechseln. 4) Drücken Sie die REC-Taste, um die Transientenmessung wieder zu beenden. 5) Der Bildschirm kann 13 Transienten-Ereignisse zeigen. Eine Datei kann 99 davon speichern. Wenn die Zahl 13 überschritten ist, können Sie mittels ▲...
-
Seite 47: Datenloggerfunktion
BETRIEBSANLEITUNG 5.11 Datenloggerfunktion A: Drücken Sie die REC-Taste einmal, um die Datenloggerfunktion zu aktivieren 1) Wenn unten rechts im Display „Change Card“ angezeigt wird, ist der Speicher voll oder etwas stimmt mit der SD-Speicherkarte nicht. 2) Wenn die SD-Speicherkarte in Ordnung ist, startet die Funktion. - Seite 48 BETRIEBSANLEITUNG B: Unten rechts im Display werden die aufgezeichneten Datenpunkte angezeigt. 1) Jede Datei kann bis zu 30,000 Datenpunkte speichern. Wenn dieser Wert überschritten wird, erstellt das System automatisch eine neue Datei. Beispielsweise wird WTA01001.XLS durch WTA01002.XLS ersetzt. 2) Wenn Sie die REC-Taste zweimal drücken, hört der Datenlogger auf zu arbeiten. Die Datenpunkte werden unten rechts aus dem Bild verschwinden:...
-
Seite 49: Data Hold
BETRIEBSANLEITUNG 5.12 Data Hold A: Während des Messvorgangs, können Sie die Hold-Taste drücken, um das Display einzufrieren: B: Drücken Sie die Hold-Taste zweimal, um die Funktion wieder zu deaktivieren: 5.13 Hintergrundbeleuchtung Schalten Sie die Hintergrundbeleuchtung durch die Hintergrundbeleuchtungstaste (3-6, Figur 1) ein/aus. -
Seite 50: A Range Funktion
BETRIEBSANLEITUNG 5.14 A Range Funktion a) Die A Range-Taste (Stromstärkenbereich) ist da, um den Bereich der Stromstärke schnell zu verändern. b) Drücken Sie diese Taste einmal, so wird folgender Bildschirm angezeigt: c) Um den Stromstärkenbereich detailliert einzustellen, beachten Sie bitte Kapitel 4-5-13. Anmerkung: In dieser Funktion sind lediglich „Clamp Type“, „A Range“... -
Seite 51: Anhang 1
BETRIEBSANLEITUNG 5.16 Anhang 1 V12, V23, V31 : Netzspannung V1, V2, V3 : Phasenspannung A1, A2, A3 : Netzstrom P1, P2, P3 : Wirkleistung S1, S2, S3 : Scheinleistung jeder Phase Q1, Q2, Q3 : Blindleistung jeder Phase ... -
Seite 52: Serielles Rs232 Pc Interface
BETRIEBSANLEITUNG Serielles RS232 PC Interface Das Gerät verfügt über eine 3,5 mm Klinkenbuchse (3-16, Figur 1) als RS232 Computer Anschluss. Folgendes RS232 Kabel wird für die Verbindung zwischen Gerät und Computer benötigt. Das Gerät liefert einen 16-stelligen Datenstrom, der wie folgt aussieht: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0... -
Seite 53: Download Der Gespeicherten Daten Von Sd Auf Computer (Excel-Software)
BETRIEBSANLEITUNG Jede Stelle bezeichnet ihren eigenen Status: Starte Word D12 & D11 Signalgeber für Display 03=% B9=MACA D0=MW/Hr 31=HZ C0=MW D1=GW/Hr 32=DEGREE C1=GW D2=TW/Hr 48=K WATT C2=TW D3=KVA/Hr 50=ACV C3=MVA D4=MVA/Hr 52=ACA C4=GVA D5=GVA/Hr 64=KVA C5=TVA D6=TVA/Hr 65=KW7HR C6=KVAR D7=KVAR/Hr B6=KACV C7=MVAR D8=MVAR/Hr... - Seite 54 BETRIEBSANLEITUNG Beispiel 1 Beispiel 2 Beispiel 3 Beispiel 4...
- Seite 55 BETRIEBSANLEITUNG Beispiel 5 Beispiel 6...
- Seite 56 BETRIEBSANLEITUNG Beispiel 7 Beispiel 8...
- Seite 57 BETRIEBSANLEITUNG Beispiel 9 Beispiel 10 Beispiel 11...
-
Seite 58: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
